Inhaltszusammenfassung für Martin Ego 03

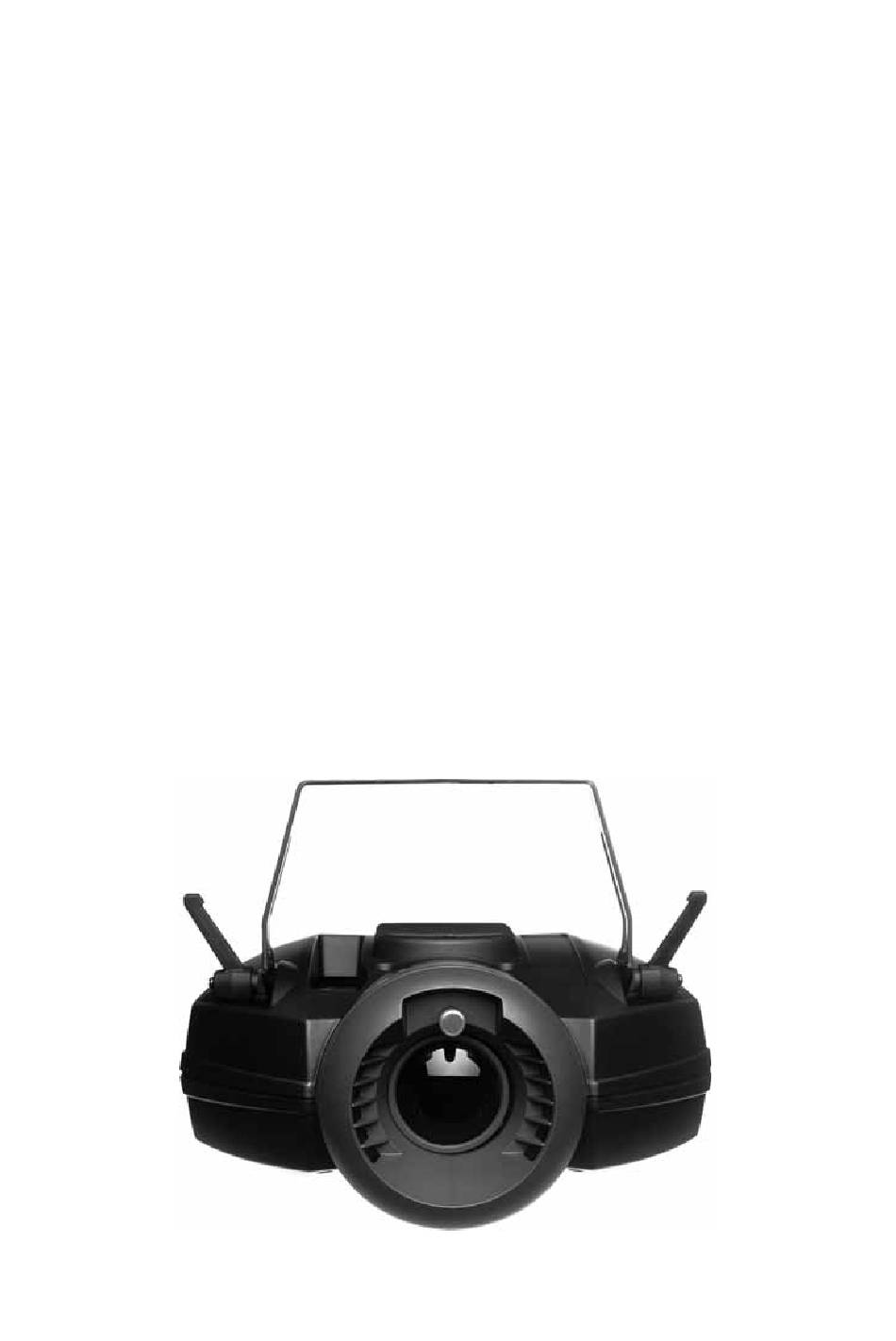

- Seite 1 Ego 01 Ego 02 Ego 03 Logo Projektor Handbuch...
- Seite 2 Alle Massangaben in Millimeter. © 2002 Martin Professional A/S, Dänemark. Alle Rechte vorbehalten. Kein Teil dieser Anleitung darf, egal auf welche Weise, ohne schrift- liche Genehmigung der Martin Professional A/S, Dänemark, vervielfältigt werden. PN 35060109 Rev. F...
-
Seite 3: Inhaltsverzeichnis
Ego 03 ........ -
Seite 4: Einführung
INFÜHRUNG Vielen Dank für Ihre Wahl des Martin Ego. Die Ego Serie sind Flowereffekte mit 250 W Halogenlampe als Lichtquelle und scharf abbildender Optik in einem tiefgezogenem Kunststoffgehäuse. Die manuelle Fokussierung erzeugt scharfe Projektionen. Die Reaktion des Effekts auf Musiksignale kann in ihrer Dynamik eingestellt werden - entspannt, normal oder schnell. -
Seite 5: Ego 03
E G O 0 3 Der Ego 03 erzeugt einen Kaleidoskop-Effekt. Er kombiniert mehrere Farben und Gobos auf einem Effektrad. Der Lichtstrahl wird dann in einem Spiegeltunnel vervielfacht. Die Musikempfindlichkeit und die Drehgeschwindigkeit von Effektrad und Spiegeltunnel lassen sich einstellen. -
Seite 6: Lieferumfang
• Der Mindestabstand zu brennbarem Material (z.B. Kunststoff, Holz, Papier) muss mindestens 0,1 Meter betragen. Bringen Sie niemals leicht entzündbares Material in die Nähe des Geräts. • Tauschen Sie das Leuchtmittel, wenn es defekt oder verbraucht ist oder die empfohlene Lebensdauer erreicht hat. Lassen Sie das Gerät mindestens 5 Minuten abkühlen, bevor Sie das Leuchtmittel tauschen. -
Seite 7: Stromversorgung
TROMVERSORGUNG Der Ego hat ein automatisch anpassendes Netzteil, dass für folgende Spannungsbereiche und Netzfrequenzen zwischen 50 und 60 Hz geeignet ist: • 90-130 Volt • 200-250 Volt M O N T A G E D E S N E T Z S T E C K E R S Das mitgelieferte Netzkabel muß... -
Seite 8: Installation
NSTALLATION Der Ego kann direkt an einer passenden Oberfläche, mit einer Klemme, die am Hängebügel befestigt wird, in einem Rig montiert werden oder direkt auf den Boden gestellt werden. Warnung! Verwenden Sie immer eine zweite Absturzsicherung. Sperren Sie während der Montage den Bereich unterhalb des Geräts. Mont ag e des Ego in einem Rig Wenn Sie das Gerät fest installieren, Befestigungsklemme Safety... -
Seite 9: Betrieb Auf Dem Boden
5 Verwenden Sie ein Fangseil, das für das 10-fache Gewicht des Geräts ausgelegt ist durch/über die tragende Struktur und die Lasche am Gerät geführt wird. 6 Lösen Sie die Knebelschrauben des Bügels, kippen Sie den Scheinwerfer in den gewünschten Winkel und ziehen Sie die Schrauben wieder fest. 7 Vergewissern Sie sich, dass der Abstand zur beleuchteten Fläche mindestens 0,3m und zu entzündlichem Material mindestens 0,1 m beträgt. -
Seite 10: Betrieb
ETRIEB Um optimale Ergebnisse im Zusammenspiel Nebel - Ego zu erzielen, sollten Sie folgendes beachten: Die Lampe leuchtet auf, sobald das Gerät eingeschaltet wird. Das Effektrad und der Reflektor beginnen zu drehen. Immer, wenn ein Triggersignal generiert wird, ändert sich das Verhalten des Ego. Triggersignale werden über das eingebaute Mikrophon aus dem empfangenen Musiksignal (Musiktrigger) oder zufällig (Autotrigger) generiert. -
Seite 11: Einstellen Der Drehgeschwindigkeit Des Effektrads
Die (nicht im Lieferumfang enthaltene) Fernbedienung steuert die Dynamik des Effekts simultan für mehrere verbundene Ego. Siehe “Betrieb mit der optionalen Fernsteuerung” auf Seite 12 für mehr Informationen. Einstellen der Drehgeschwindigkeit des Effektrads So lange sich der „Idle Speed“ Regler nicht im Autotriggerbereich befindet, stellt er die Drehgeschwindigkeit der Effekträder zwischen den einzelnen Triggersignalen ein. -
Seite 12: Betrieb Mit Der Optionalen Fernsteuerung
4 Ziehen Sie den Halter nach oben, um das strukturierte Glasgobo zu wählen, drücken Sie den Halter nach unten, um das Metallgobo in den Strahlengang zu bringen. 5 Ziehen Sie die Schraube fest. 6 Montieren Sie die Abdeckung und ziehen Sie die Befestigungsschrauben fest. Achten Sie darauf, keine Kabel einzuklemmen. -
Seite 13: Grundlegende Wartung
RUNDLEGENDE ARTUNG Dieser Abschnitt beschreibt Wartungsarbeiten, die vom Anwender durchgeführt werden können: • Reinigung (siehe unten) • Austausch des Leuchtmittels (siehe Seite 14) • Austausch von Sicherungen (siehe Seite 15) • Austauschen / Entfernen von Gobos (siehe Seite 16) • Updaten der Firmware (siehe Seite 16) R E I N I G U N G R eg e l m ä... -
Seite 14: Austausch Des Leuchtmittels
beschichteten Gläser sind sehr empfindlich. Kratzer sind sichtbar. Verwenden Sie keine Lösungsmittel, die Kunststoffe oder Lack angreifen. 1 Trennen Sie das Gerät allpolig vom Netz und lassen Sie es vollständig abkühlen. 2 Entfernen Sie den Gehäusedeckel. Wenn Sie das Leuchtmittel zur Reinigung entfernen wollen, folgen Sie den entsprechenden Schritten im Abschnitt “Installieren einer Lampe im Ego”... -
Seite 15: Installieren Einer Lampe Im Ego
Wenn die Sicherung wiederholt auslöst liegt ein Fehler vor, der von einem qualifizierten Martin-Techniker behoben werden sollte. Ü b e r b r ü c k e n S i e n i e m a l s d i e S i c h e r u n g u n d v e r w e n d e n S i e n u r Ersatzsicherungen gleichen Typs und gleicher Kenndaten. -
Seite 16: Austausch Der Hauptsicherung
Austausch der Hauptsicherung 1 Ziehen Netzkabel Netzanschluss des Geräts. 2 Entfernen Befestigungs- schrauben der Abdeckung und heben Sie die Abdeckung ab. 3 Die Sicherung befindet sich auf der Platine. Ein Lageplan ist im Inneren der Abdeckung aufgeklebt. Verwenden Sie d e n P l a n , u m d i e S i c h e r u n g z u lokalisieren. -
Seite 17: Firmware Update
F I R M W A R E U P D A T E Die ab Werk installierte Firmware ist auf dem Typenschild angegeben. Die Firmware wird mit Hilfe des Martin AVR Uploaders und eines PC installiert. Bereiten Sie den AVR Uploader wie in dessen Handbuch beschrieben vor, schließen Sie ihn an die Steckerleiste im Steuerpanel des Geräts an und schalten... -
Seite 18: Fehlerbehebung
Leuchtmittel defekt Neues Leuchtmittel installieren Gerät überhitzt Abkühlen lassen. Luftzirkulation um das Gerät verbessern. Keine Aktion Musik zu leise, um das Lautstärke erhöhen. Gerät zu aktivieren Lautsprecher näher platzieren. Elektronikfehler Martin-Service kontaktieren. Sicherung löst dauernd aus Elektronikfehler Martin-Service kontaktieren. Ego Bedienungsanleitung... -
Seite 19: Technische Daten
ECHNISCHE ATEN A B M E S S U N G E N U N D G E W I C H T Abmessung ohne Bügel (L x B x H) ......305 x 324 x 150 mm³ Gewicht .
