Installation sur une structure scénique
Il est possible d'installer l'appareil temporairement sur une structure scénique ou similaire. Pour cela,
fixez deux colliers de suspension adaptés à la lyre avec des boulons M12 en acier de grade 8.8
minimum par les trous de la lyre (B, voir illustration ci-dessous) et suspendez l'appareil avec les deux
colliers. Suspendez l'appareil verticalement uniquement. Sécurisez la suspension avec une élingue de
sécurité comme indiqué dans la section 'Elingue de sécurité' en page 42.
Eviter la corrosion galvanique
L'appareil et sa lyre de montage sont en aluminium anodisé anti-corrosion. Evitez de monter ces
pièces en contact avec d'autres métaux pour éviter toute corrosion galvanique. Lors de la fixation de
pièces en aluminium sur un autre métal :
• Utilisez un matériau électriquement isolant (caoutchouc, plastique ...) ou un traitement anti
galvanique entre la lyre et le support.
• Utilisez un traitement non conducteur comme le Delta Seal sur les éléments de fixation (vis,
écrous, rondelles...) aux endroits de contact avec la lyre de montage.
Fixations
Le type de fixations utilisées dépendra de l'installation, mais installez un minimum de trois fixations
haute résistance et résistantes à la corrosion, adaptées à l'environnement et à l'application. Nous
recommandons que toutes les fixations soient en acier inoxydable de qualité A4-70 selon la norme
ISO 3506 ou en acier de qualité 8.8 selon la norme ISO 898-1 ou supérieure.
Installez des rondelles entre la tête de chaque fixation et l'embase de l'étrier. Si vous utilisez des
écrous, utilisez uniquement des écrous autobloquants et installez des rondelles sous les écrous.
Ancrage sur une surface ou une structure
La lyre de montage de l'appareil doit être ancrée en sécurité sur une surface plate : mur, piédestal,
poutre structurelle ou tout autre support adapté. La lyre permet le réglage manuel de l'appareil
verticalement et horizontalement pour pointer le faisceau.
Pour ancrer l'appareil sur une surface :
1. Consultez l'illustration de la lyre ci-dessous. Fixez un boulon de 12 mm à la surface en traversant
la lyre par le trou A au centre de celle-ci.
2. Fixez deux boulons de 8 mm à la surface, chacun passant au travers des rainures courbes C.
Ceci permettra approximativement 90° d'amplitude de réglage panoramique.
3. Effectuez le réglage panoramique de l'appareil (horizontalement) comme décrit dans la suite de ce
chapitre. Ce réglage est plus facile à effectuer avec l'appareil allumé pour que la projection soit
visible. Une fois le réglage correct, Fixez deux boulons de 12 mm à la surface en les passant par
les perçages B. Une fois ces boulons serrés, plus aucun réglage panoramique n'est possible.
Exterior Projection Pro Compact Safety and Installation Manual
B
C

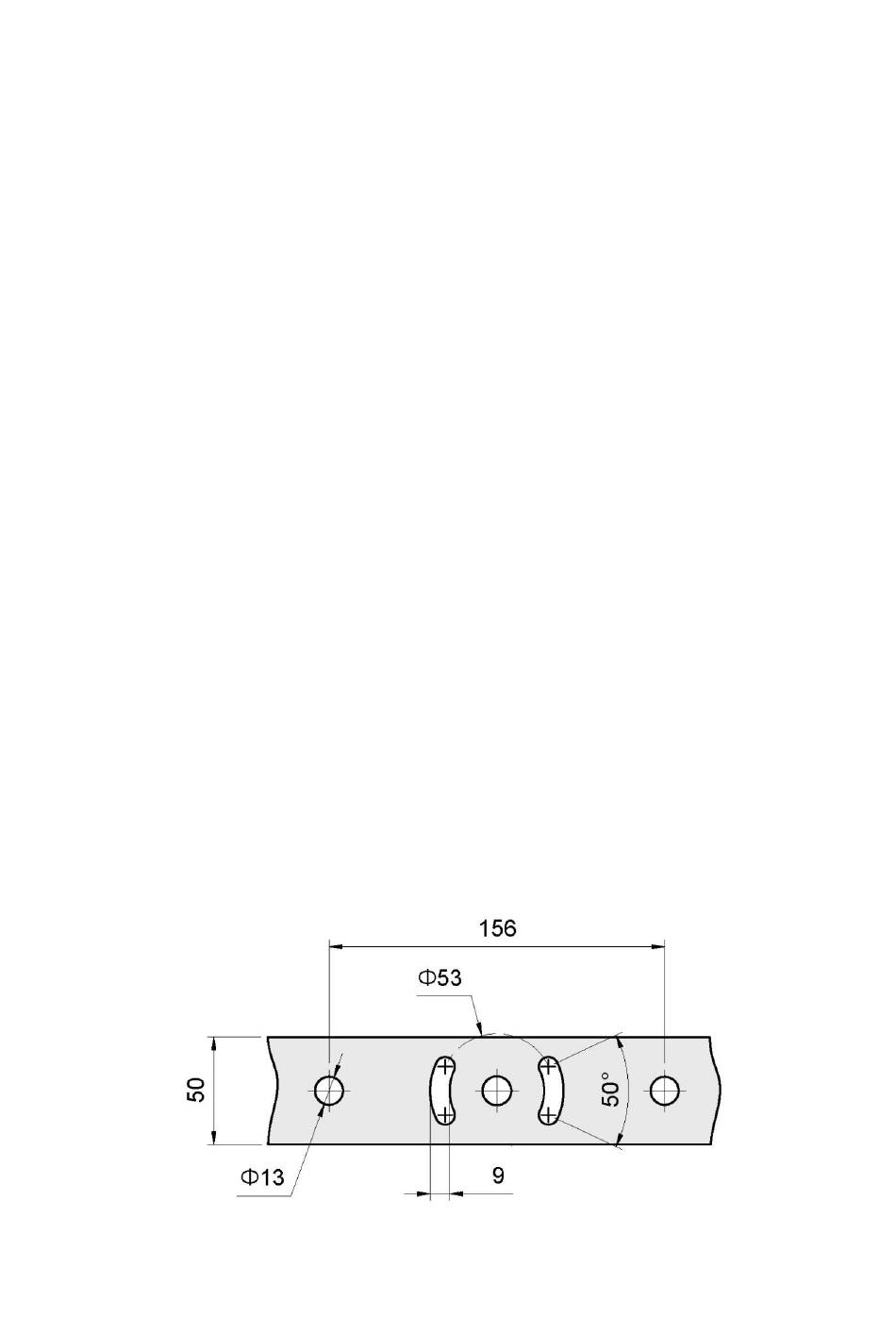

Semelle de la lyre de montage
