Magnetschalter für Prüfung und Status

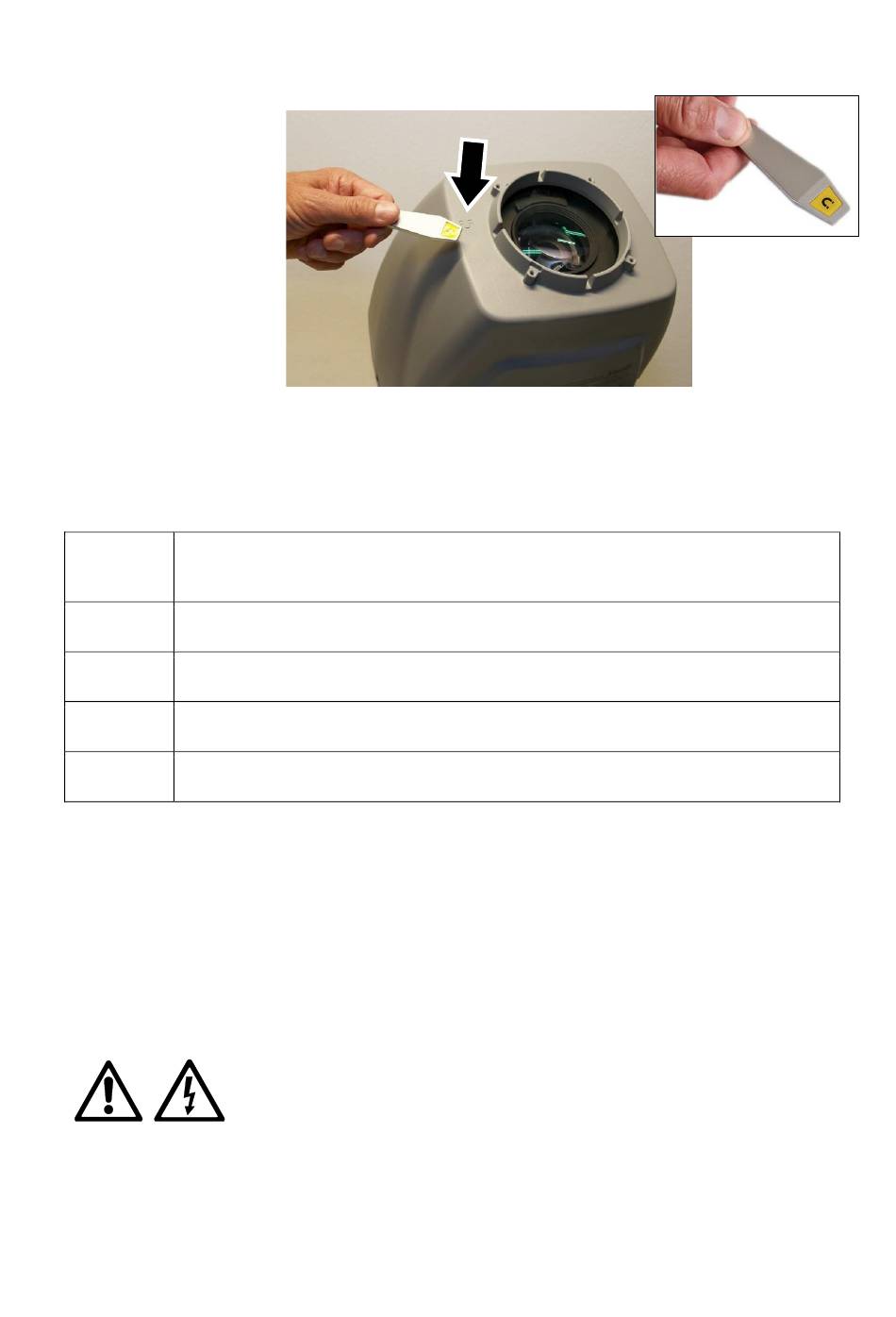

Siehe Fotos rechts und
unten. Das Gerät hat einen
Magnetschalter an der
Vorderseite des Kopfes,
der durch ein
Magnetsymbol (Pfeil)
gekennzeichnet ist. Sie
aktivieren den Schalter,
indem Sie mit einem
Magneten, z. B. dem
Martin Magnetic Multi-
Tool, darüberwischen.
Mit dem Schalter können
Sie den Gerätestatus
überprüfen und das Gerät
ohne externe Steuerung fokussieren.
Wenn das Gerät an DMX angeschlossen ist, hat das Wischen die in der Tabelle unten aufgeführten
Funktionen:
Wischen Funktion
Wischen 1 Die Leuchte zeigt den Status durch blaues oder grünes Leuchten an:
Blau = Gerät eingeschaltet, aber das Gerät empfängt kein DMX.
Grün = Gerät eingeschaltet und das Gerät empfängt DMX.
Wischen 2 Der Scheinwerfer geht auf offenes Weiß, enger Zoom, Fokus auf 15 m
Projektionsabstand eingestellt.
Wischen 3 Der Scheinwerfer wird auf offenes Weiß geschaltet, mittlerer Zoom, Fokus auf 8 m
Projektionsabstand eingestellt.
Wischen 4 Der Scheinwerfer wird auf Weiß, Weitwinkelzoom, Fokus auf 5 m Projektionsabstand
eingestellt.
Wischen 5 Das Gerät geht in den Blackout. Wenn Sie innerhalb von 30 Sekunden erneut
wischen, kehrt das Gerät zu Wischen 1 zurück und startet die Wischsequenz erneut.
Wenn Sie zu irgendeinem Zeitpunkt 30 Sekunden lang nicht wischen, kehrt das Gerät zum normalen
DMX-Betrieb zurück.
Wenn das Gerät nicht an DMX angeschlossen ist, gibt es kein 30-Sekunden-Timeout bei Wischen 1
bis 4 - Sie müssen bis Wischen 5 wischen oder das Gerät aus- und einschalten, um die Status- /
Testsequenz zu verlassen.
Wenn das Gerät zu Beginn des Wischens nicht an DMX angeschlossen ist, aber während des
Wischens an DMX angeschlossen wird, startet das Gerät sofort den normalen DMX-Betrieb.

Anschluss an Strom und Daten

Der Exterior Projection Pro Compact kann mit einer Netzspannung von 100-240 V~ oder 277 V~ bei
50 oder 60 Hz betrieben werden. Schließen Sie ihn nicht an eine andere Spannung oder Frequenz an.
54 Exterior Projection Pro Compact Safety and Installation Manual
Wischen bei Verbindung mit DMX-Steuerung
Achtung! Lesen Sie vor der Installation des Geräts die
„Sicherheitshinweise" auf Seite 15. Schalten Sie die gesamte Anlage
aus, bevor Sie an Leitungen und Anschlüssen arbeiten.
