Montage an einer Traverse
Sie dürfen das Gerät vorübergehend an einer Traverse oder einer ähnlichen Struktur installieren.
Befestigen Sie in diesem Fall zwei zugelassene Klemmen mit zwei M12-Schrauben der
Festigkeitsklasse 8.8 durch die Löcher B in der Basis des Montagebügels (siehe Abbildung unten) und
hängen Sie das Gerät mit beiden Klemmen auf. Montieren Sie das Gerät nur senkrecht nach unten
hängend. Sichern Sie das Gerät mit einem Fangseil wie in „Absturzsicherung" auf Seite 53
beschrieben.
Vermeidung galvanischer Korrosion
Das Gerät und die Halterung sind aus korrosionsbeständigem, eloxiertem Aluminium gefertigt.
Vermeiden Sie es, das Gerät in direktem Kontakt mit anderen Metallen zu montieren, da dies zu
galvanischer Korrosion führen kann. Wenn Sie das Gerät an einem Metall befestigen, das nicht aus
Aluminium besteht:
Verwenden Sie ein elektrisch isolierendes Material (z. B. Gummi oder Kunststoff) oder eine
Beschichtung zwischen dem Gerät und dem anderen Metall.
Verwenden Sie eine nicht leitende Beschichtung für Befestigungselemente (Schrauben, Bolzen,
Unterlegscheiben usw.), die mit dem Gerät in Berührung kommen.
Befestigungsmittel
Die Art der verwendeten Befestigungsmittel hängt von der Installation ab. Sie sollten jedoch
mindestens drei hochfeste und korrosionsbeständige Befestigungsmittel verwenden, die für die
Installationsumgebung und die Anwendung geeignet sind. Wir empfehlen, dass alle Befestigungsmittel
aus rostfreiem Stahl der Güteklasse A4-70 nach ISO 3506 oder aus Stahl der Güteklasse 8.8 nach
ISO 898-1 oder besser bestehen.
Bringen Sie Unterlegscheiben zwischen dem Kopf jedes Befestigungsmittels und dem Bügel an. Wenn
Sie Muttern verwenden, verwenden Sie nur selbstsichernde Muttern. Verwenden Sie
Unterlegscheiben unter den Muttern.
Verankerung an einer Oberfläche oder Struktur
Der Bügel des Geräts muss auf einer ebenen Fläche, an einer Wand, einem Sockel, einem Träger
oder einer anderen geeigneten Unterlage sicher verankert werden. Der Bügel ermöglicht das manuelle
Schwenken und Neigen des Geräts zur Ausrichtung.
Befestigung des Geräts auf einer Oberfläche:
8. Siehe Abbildung auf der nächsten Seite. Führen Sie eine 12-mm-Schraube durch die mittlere
Bohrung A des Bügels.
9. Führen Sie Sie je eine 8-mm-Schrauben durch jeden der gebogenen 9-mm-Schlitze C, um das
Gerät zu verankern. Der Schwenkbereich beträgt etwa 90°.
10. Stellen Sie den Schwenkwinkel des Geräts (seitliche Ausrichtung des Strahls), wie in diesem
Abschnitt beschrieben, ein. Stellen Sie den Schwenkwinkel am besten bei eingeschaltetem Gerät
ein, so dass die Projektion sichtbar ist. Wenn der Schwenkwinkel richtig eingestellt ist, führen Sie
je eine 12-mm-Schraube durch die 13-mm-Bohrungen B des Bügels.
52
Exterior Projection Pro Compact Safety and Installation Manual
A
B
C

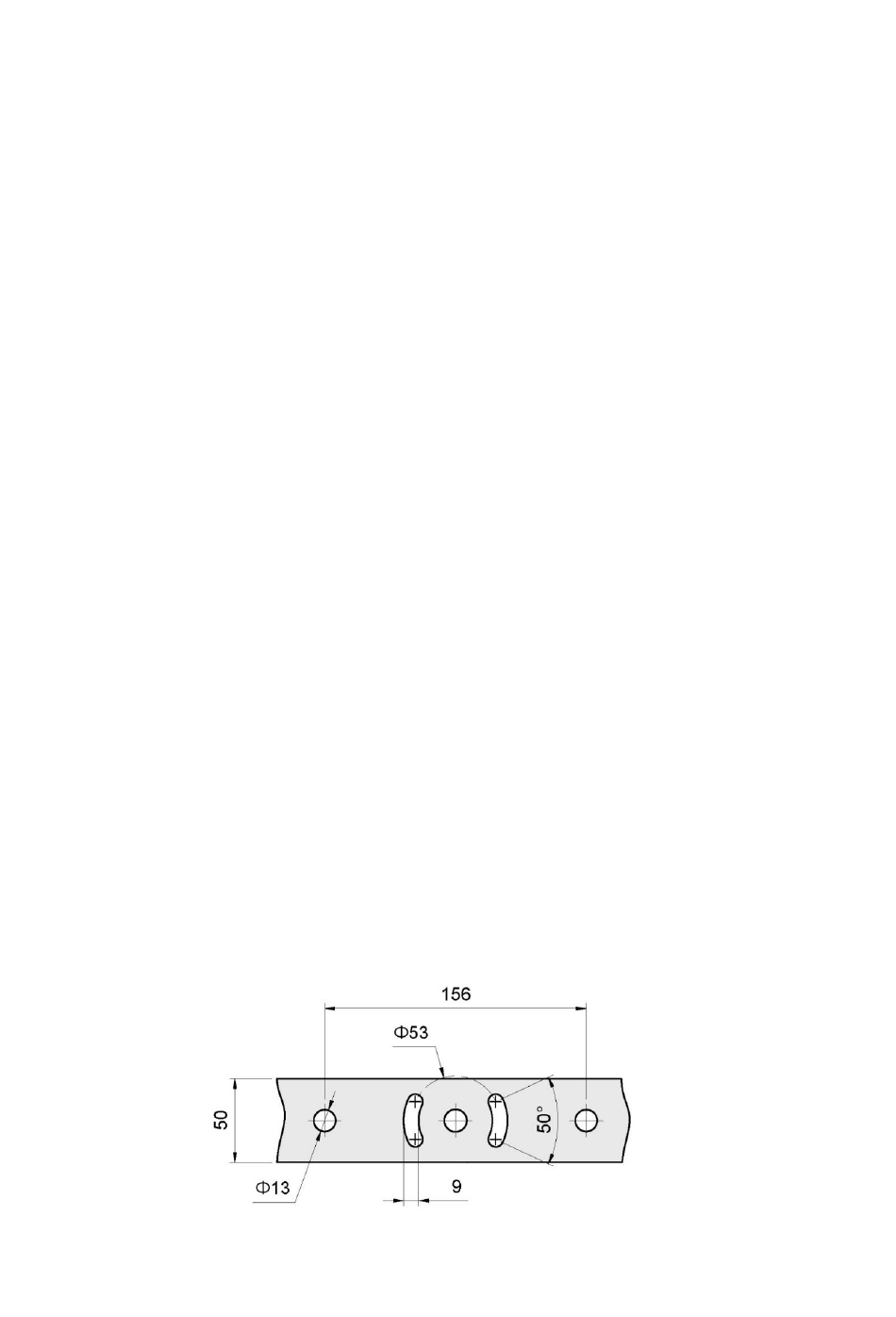

Bohrungen des Haltebügels
