El bloque de terminales de alimentación tiene dos juegos de tres terminales. Use un juego de
terminales para la entrada de alimentación y otro para la alimentación THRU. No importa cuál use
para la entrada de alimentación y cuál para la alimentación THRU.
Asimismo, el bloque de terminales de datos tiene dos conjuntos de tres terminales. Use un conjunto
de terminales para la entrada de datos y otro para los datos THRU. No importa qué conjunto de
terminales use para la entrada de datos y cuál para los datos THRU.
Si está retransmitiendo datos al siguiente dispositivo en la conexión en cadena mediante una caja de
conexiones externa, no necesita realizar conexiones de datos THRU dentro del dispositivo.
Opciones de diseño de instalación

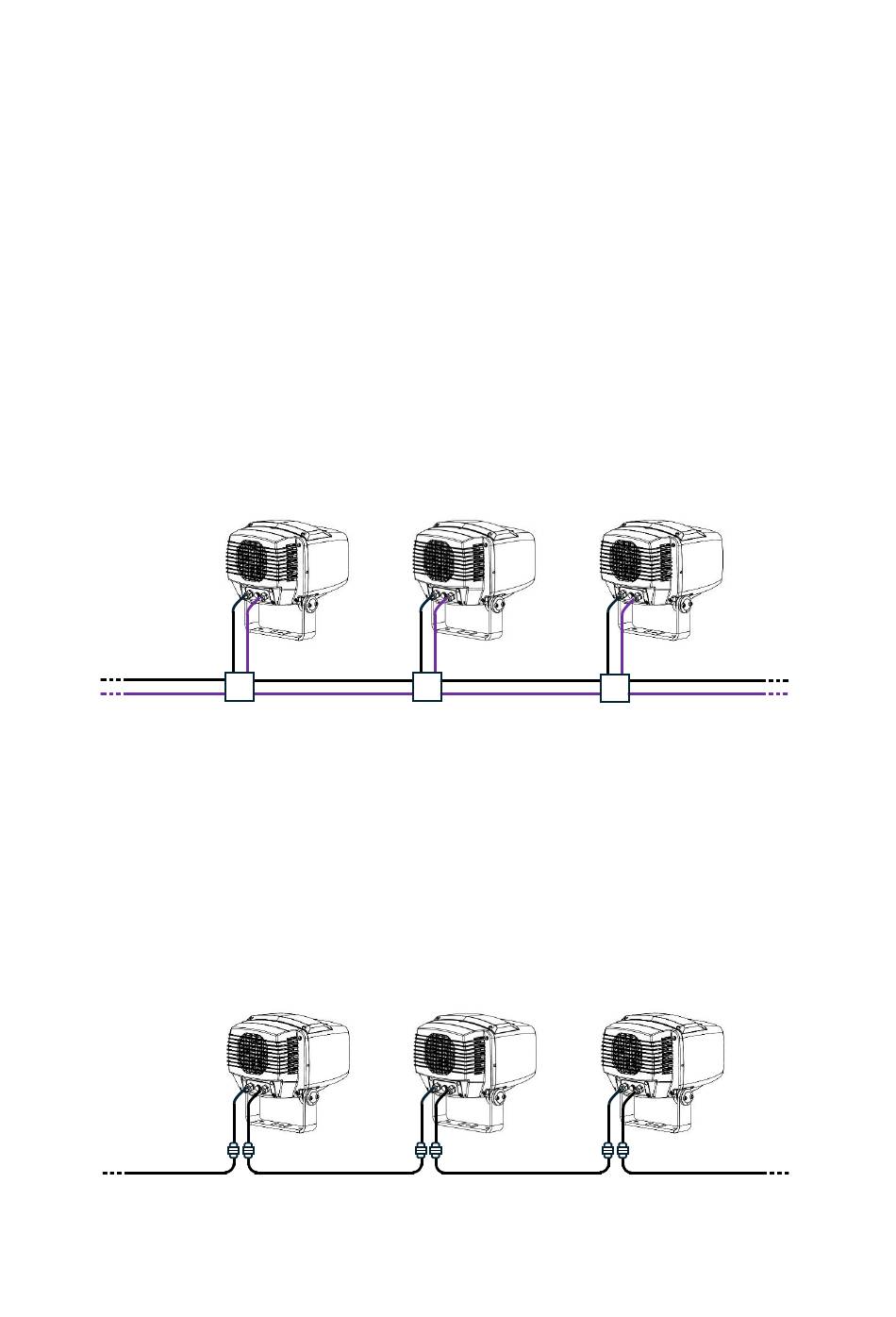

Hay dos opciones para conectar el Exterior Projection Pro Compact a la alimentación y a los datos:
1. Enlaces de datos y alimentación de red separados
En esta configuración, se conectan los dispositivos a conexiones de alimentación de AC y datos
DMX/RDM independientes mediante un cable de entrada de alimentación y otro de datos. Cada cable
pasa por su propio prensaestopas, situados en la parte trasera del dispositivo. Si necesita conectar
los dispositivos a la alimentación y los datos en cadena, debe dividir los enlaces de alimentación y
datos dentro de las cajas de conexiones, como se muestra a continuación (por supuesto, también
puede usar cajas de conexiones independientes para la alimentación y los datos):
Mains
power
Mains
power
Data
Junction box
Para obtener instrucciones sobre cómo conectar dispositivos en esta configuración, consulte
"Conexión mediante cables de alimentación y datos separados" en la página 68.
2. Enlace Híbrido (alimentación y datos) a través de cable Martin PD
En esta configuración, los dispositivos se conectan a un enlace híbrido (alimentación y datos
combinados) mediante dos extremos de cable: uno para la entrada de alimentación y datos (IN) y otro
para la alimentación y THRU. Todos los cables y conectores son de tipo PD, disponibles en Martin.
Los conectores PD tienen clasificación IP67. Cada extremo de cable pasa por su propio
prensaestopas, situados en la parte posterior del dispositivo. Los extremos de cable PD se conectan a
un enlace híbrido (alimentación y datos) mediante conectores de cable PD, como se muestra a
continuación:
PD cable
tails
PD cable
Hybrid link
Exterior Projection Pro Compact Safety and Installation Manual
Mains
Data
power
Junction box
PD cable connectors
Mains
Data
power
Junction box
Data
Mains
power
Data
