3. Pele aproximadamente 50 mm de la cubierta exterior del cable de datos. Pele aproximadamente
12 mm de aislamiento de cada uno de los tres hilos del cable. Engarce un casquillo en el extremo
de cada hilo. Los casquillos deben ser lo suficientemente largos como para pasar completamente
por los terminales, pero sin que quede metal expuesto fuera de ellos.
4. Conecte los
conductores del cable
de datos a los
terminales de datos,
dentro del
compartimiento de
conexiones, de la
siguiente manera:

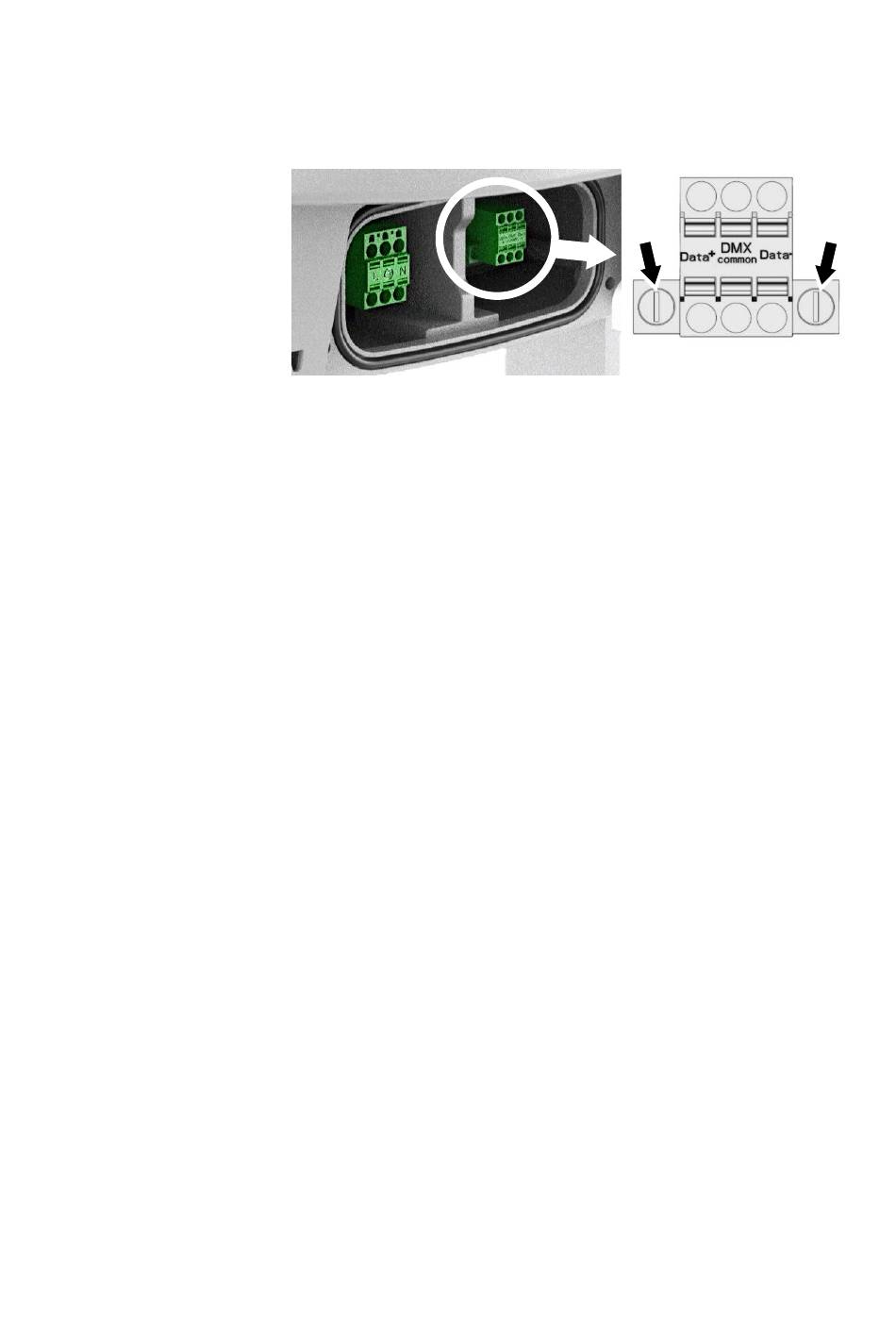

a) Vea la ilustración
de la derecha.
Afloje los tornillos
(marcados con
flechas) del bloque de terminales de datos desmontable y retírelo de su base dentro del
dispositivo.
b) Fije el hilo positivo de datos al terminal marcado Data +.
c) Fije el hilo negativo de datos al terminal marcado Data –.
d) Fije el cable común/blindaje de datos en el terminal marcado DMX common.
e) Vuelva a insertar el bloque terminal de datos desmontable en su base y fíjelo en su lugar con
sus dos tornillos.
5. Si ha terminado de realizar las conexiones, vuelva a instalar la tapa del compartimento de
conexiones, comprobando que el precinto de la parte trasera del aparato esté limpio, seco y en
perfecto estado.
6. Compruebe que se haya completado todo el trabajo de instalación y realice las pruebas y
comprobaciones de seguridad adecuadas antes de aplicar la alimentación.
Conexión mediante cables híbridos tipo PD
Puede conectar el dispositivo a la alimentación y a los datos mediante los accesorios de cable PD
disponibles en Martin (consulte con su proveedor de Martin o visite la sección "Exterior Projection Pro
Compact" del sitio web de Martin para obtener información sobre pedidos). Los extremos del cable
PD se suministran con un conector PD en un extremo y extremos desnudos en el otro. Los extremos
del cable utilizan el sistema de codificación por colores de la red eléctrica de la UE.
Prepare los cables de la siguiente manera:
• Para el cable PD IN deje 7 cm de cable desde el prensaestopas del cable de entrada hasta el
bloque de terminales de alimentación y 10 cm de cable desde el prensaestopas del cable de
entrada hasta el bloque de terminales de datos.
• Para el cable PD THRU, si se utiliza, deje 10 cm de cable desde el prensaestopas del cable de
salida hasta el bloque de terminales de alimentación y 7 cm de cable desde el prensaestopas del
cable de salida hasta el bloque de terminales de datos.
