Inhaltszusammenfassung für Martin MAC 301 Wash

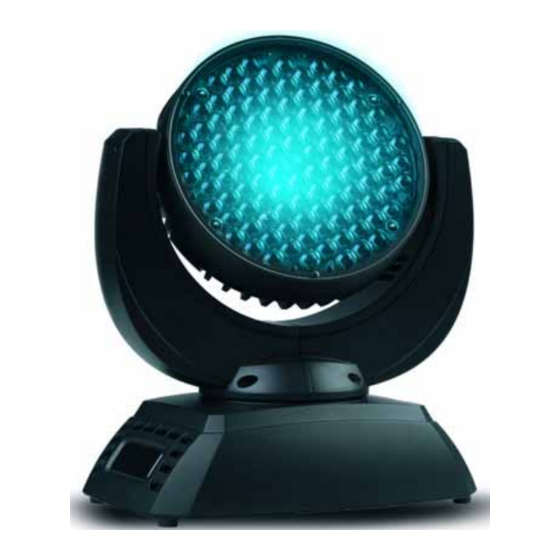

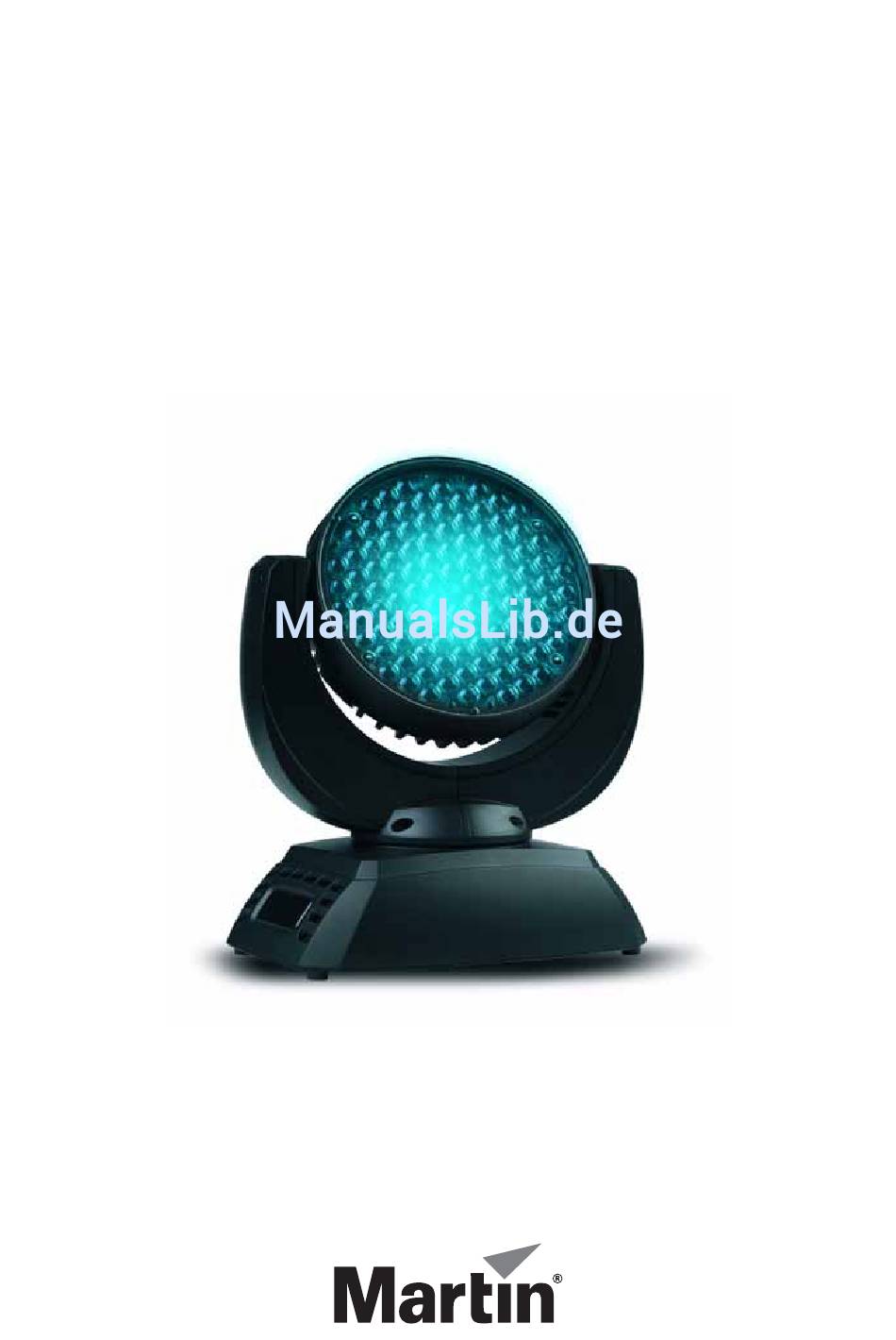

- Seite 1 MAC 301 Wash Bedienungsanleitung...
-
Seite 2: Abmessungen
Schäden, die durch den Gebrauch oder Nichtgebrauch des Gerätes oder aufgrund der in dieser Anleitung enthaltenen Informationen entstehen, haftbar gemacht werden. Das Martin Logo, der Name Martin und alle anderen Warenzeichen in diesem Dokument, die sich auf Dienstleistungen oder Produkte von Martin Professional A/S oder Niederlassungen oder mit Martin Professional A/S verbundene Firmen beziehen, sind Eigentum oder Lizen- zen von Martin Professional A/S, den Niederlassungen oder mit Martin Professional A/S verbundenen Firmen. -
Seite 3: Sicherheitshinweise
Warnungen. Wenn Sie Fragen zum sicheren Einsatz dieses Produktes haben, wenden Sie sich bitte an Ihren Martin Händler oder die Martin 24h Service-Hotline unter der Telefonnummer +45 8740 0000. S C H U T Z V O R E L E K T R I S C H E N S C H L Ä G E N •... - Seite 4 • Überlassen Sie alle Reparaturarbeiten, die nicht in dieser Anleitung beschrieben werden, qualifizierten Technikern. • Die Spannungsversorgung des MAC 301 Wash muss sofort abgeschaltet werden können, da das Gerät keinen Netzschalter besitzt. S C H U T Z V O R V E R B R E N N U N G E N U N D F E U E R •...
-
Seite 5: Inhaltsverzeichnis
Inhalt Abmessungen ............... 2 Sicherheitshinweise . -
Seite 6: Übersicht
Übersicht Netzkabel Sicherungshalter DMX-Ein-/ausgang Ankerpunkt für das Sicherungsseil Gerätemenü Bild 1: Anschlussfeld, Übersicht MAC 301 Wash Bedienungsanleitung... -
Seite 7: Einführung
Bevor Sie das Gerät einschalten, sollen Sie: • Prüfen, ob auf der Martin Webseite www.martin.com neue Anleitungen oder technische Informationen über den MAC 301 Wash verfügbar sind. Die Revision der Bedienungsanleitung finden Sie auf Seite 2, unten. • Die “Sicherheitshinweise” auf Seite 3 sorgfältig lesen. -
Seite 8: Spannungsversorgung
Warnung! Ersetzen Sie defekte Sicherungen nur durch Sicherungen mit identischen Kennwerten. Die EU-Modelle des MAC 301 Wash für 200-240 V Netzspannung sind mit einer trägen 4 A Sicherung ausgerüstet. Die Hauptsicherung befindet sich in einem Sicherungshalter neben dem Netzkabel. Im Abschnitt “Ersetzen der Sicherung”... -
Seite 9: Datenverbindung
= Data + (hot). Verwenden Sie nicht beide Ausgänge, um eine DMX-Linie aufzuteilen. Die Pins 4 und 5 der 5-poligen XLR-Verbinder des MAC 301 Wash™ werden nicht verwendet, können aber für zusätzliche Funktionen nach DMX 512-A verwendet werden. Pin 4 = Data - (cold), pin 5 = Data + (hot). -
Seite 10: Montage
Montage Der MAC 301 Wash™ kann auf horizontale Böden gestellt oder in beliebiger Orientierung mit Hilfe der Klemmenadapter und Hängeschellen (nicht im Lieferumfang enthalten) an einer Truss befestigt werden. Warnung! Montieren Sie ein zugelassenes Sicherungsseil nur am Ankerpunkt (siehe “Anschlussfeld, Übersicht” auf Seite 6) am Anschlussfeld des Gerätes. -
Seite 11: Einstellungen
Einstellungen Warnung! Lesen Sie die “Sicherheitshinweise” auf Seite 3, bevor Sie den MAC 301 Wash installieren, einschalten, verwenden oder Wartungsarbeiten vornehmen. Gerätemenü und Navigation Das Gerätemenü und das hinterleuchtete LC-Display dienen zur Einstellung der DMX-Adresse des MAC 301 Wash, der Programmierung der Standalone-Sequenz, Einstellung des Geräteverhaltens, Auslesen von Daten und Aufruf von Service-Routinen. -
Seite 12: Dmx Adresse
Die DMX Adresse wird im Menü DMX ADDRESS des Gerätemenüs eingestellt. DMX Modi Der MAC 301 Wash verfügt über normale und komprimierte 8- oder 16-bit DMX Modi. Der DMX Modus wird im Menü PERSONALITY gewählt. Der MAC 301 Wash belegt abhängig vom gewählten DMX Modus 12, 15, 16 0deer 19 DMX Kanäle. -
Seite 13: Effekte
Effekte Dieser Abschnitt beschreibt die Effekte des MAC 301 Wash. Die Effekte sind sowohl per DMX als auch im Standalone-Modus verfügbar. Pan und Tilt Der Kopf des MAC 301 Wash kann 430° drehen und 300° kippen. Weißabgleich Die Farbe „Weiß“ der Farbrades kann elektronisch abgeglichen werden. -
Seite 14: Dmx Betrieb
DMX Betrieb WARNUNG! Lesen Sie die “Sicherheitshinweise” auf Seite 3, bevor Sie den MAC 301 Wash installieren, einschalten, verwenden, reparieren oder warten. Dieser Abschnitt beschreibt nur die DMX Befehle, die besonderer Erklärung bedürfen. Im Abschnitt “DMX-Protokoll” auf Seite 20 finden Sie die vollständige Aufstellung der DMX Kanäle und ihrer Funktionen. -
Seite 15: Standalone-Betrieb
Dieser Abschnitt beschreibt die Programmierung und den Aufruf der Standalone-Sequenz des MAC 301 Wash ohne externe DMX-Steuerung. Im Abschnitt “Gerätemenü” auf Seite 22 finden Sie eine vollständige Liste der Standalone-Befehle. Im Abschnitt “Effekte” auf Seite 13 werden die Effekte des MAC 301 Wash beschrieben. -
Seite 16: Programmierung Der Standalone-Szenen Über Dmx
1. Senden Sie die entsprechenden DMX-Werte der Szene. 2. Rufen Sie den Befehl CAPT DMX auf. Der MAC 301 Wash zeigt im Display CAPTURE DMX 01/XX, mit XX als Nummer der Szene, die gerade programmiert wird. ENTER startet die Übernahme, im Display erscheint die Meldung START CAPTURE. -
Seite 17: Reparatur Und Wartung
Überhitzung und Beschädigungen des Geräts. Fehlfunktionen, die durch mangelhafte Reinigung oder Wartung verursacht wurden sind nicht von der Produktgarantie gedeckt. Der Anwender soll den MAC 301 Wash™ regelmäßig reinigen. Außerdem kann der Anwender die Haupt- sicherung ersetzen oder die Firmware aktualisieren. Alle andere Wartungs- und Reparaturarbeiten am MAC 301 Wash™... -
Seite 18: Service-Routinen Im Gerätemenü
Funktion, wenn Pan und Tilt ihre Position nicht mehr korrekt finden. Weiß-Abgleich Das Weiß aller MAC 301 Wash wird im Werk relativ zu einer Referenz-Lichtquelle abgeglichen. Sie können mit der Funktion FINE ADJUST einen Weiß-Abgleich des Farbrades durchführen. Um das Menü FINE ADJUST zu entsperren, müssen Sie ENTER und ESC gleichzeitig drücken. -
Seite 19: Geräteinformationen
Ersetzen Sie defekte Sicherungen nur durch Sicherungen mit identischen Kennwerten. Überbrücken Sie defekte Sicherungen niemals. Der MAC 301 Wash wird durch eine Hauptsicherung, die sich im Sicherungshalter neben dem Netzkabel befindet (siehe “Anschlussfeld, Übersicht” auf Seite 6), geschützt. EU-Modelle sind mit einer 4 AT-Sicherung abgesichert. -
Seite 20: Dmx-Protokoll
Grün fein (LSB) Blau Blau 0 → 100% 0 - 255 0 - 100 Blau fein 0 - 255 0 - 100 Blau fein (LSB) CTC 0 → 100% 0 - 255 0 - 100 Tabelle 2: DMX-Protokoll MAC 301 Wash Bedienungsanleitung... - Seite 21 Std. Std. Comp. Comp. 8-bit 16-bit 8-bit 16-bit DMX-Wert Prozent Funktion Farbrad-Effekt 0 - 1 Nicht aktiv: Farbmischung über RGB 2 - 3 Weiß → 4 - 7 Weiß 8 - 11 3 - 4 → 12 - 15 5 - 6 Gelb 16 - 19 6 - 7...
-
Seite 22: Gerätemenü
MOVE B-OUT DMX-TEST DMX CHANNEL INFO SOFTWARE VERSION FIRMWARE VERSION TOT OPERATE TIME TEMP BASE LCD ACTUAL RESET ? TEMP BASE PS ACTUAL RESET ? TEMP HEAD DRV ACTUAL RESET ? TEMP HEAD LED ACTUAL RESET ? MAC 301 Wash Bedienungsanleitung... -
Seite 23: Fehlerbehebung
Steuerung. Eines der Geräte ist defekt und stört die überbrücken, bis der Fehler verschwindet. Defektes Datenübertragung. Gerät ersetzen oder von einem Martin Service-Techniker reparieren lassen. Installieren Sie zwischen den Geräten einen XLR Belegung falsch (Pins 2 und 3... -
Seite 24: Technische Daten
DMX-Ein-/-Ausgang ......... . 3-pol. und 5-pol. XLR-Verbinder MAC 301 Wash Bedienungsanleitung... - Seite 25 B e s t e l l i n f o r m a t i o n MAC 301 Wash™, EU-Modell (200-240 V, 50/60 Hz), im Transportkarton ..Artikelnr. 90218000 MAC 301 Wash™, EU-Modell (200-240 V, 50/60 Hz), im 4fach-Flightcase.
- Seite 28 • • • www.martin.com Olof Palmes Allé 18 8200 Aarhus N Denmark Tel: +45 8740 0000 • Fax +45 8740 0010...
