3. Dégainez 10 cm de gaine extérieure. Ajustez la longueur des fils de façon à avoir au moins 7 cm
de fil d'alimentation et 10 cm de fils de télécommande.
4. Dénudez environ 12 mm d'isolant de chacun des fils d'alimentation et de télécommande. Sertissez
un embout de câblage à l'extrémité de chaque fil. Les embouts doivent être suffisamment longs
pour passer entièrement dans les bornes, mais aucun métal ne doit être exposé à l'extérieur des
bornes.
5. Connectez les fils d'alimentation au bornier d'alimentation détachable comme suit :

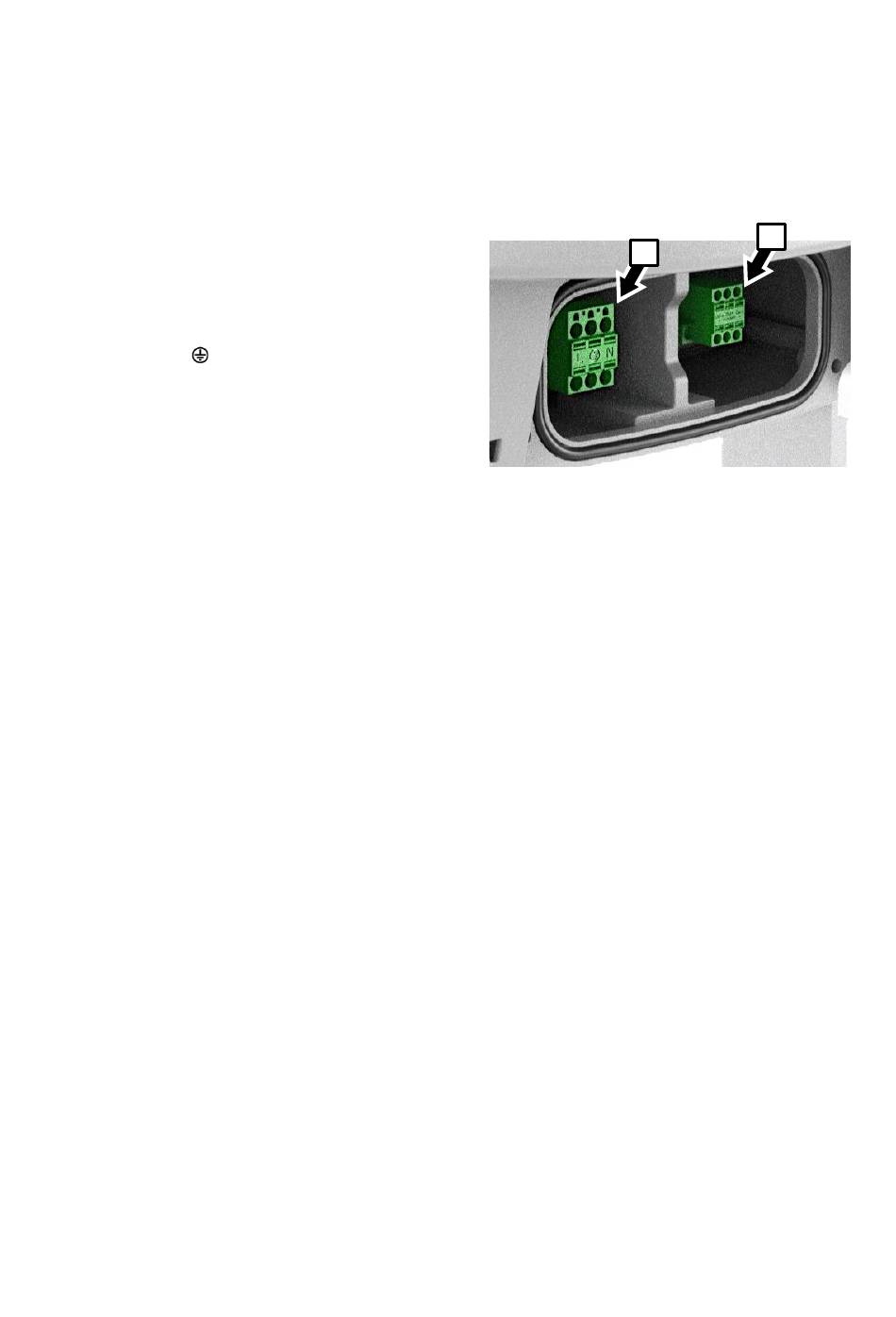

a) Desserrez les deux vis (indiquées par une
flèche) du bornier d'alimentation détachable et
retirez-le de son socle à l'intérieur du
luminaire.
b) Connectez le fil vert (système US) ou le fil
jaune/vert (système EU) dans la borne
marquée (terre).
c) Connectez le fil blanc (système US) ou le fil
bleu (système EU) dans la borne marquée N
(neutre).
d) Connectez le fil noir (système US) ou le fil
marron (système EU) dans la borne marquée
L (phase ou une phase d'un système triphasé).
e) Si vous devez connecter un câble de recopie pour l'appareil suivant, passez à l'étape ci-
dessous, sinon réinsérez le bornier d'alimentation dans son socle et fixez-le en place avec ses
deux vis.
6. Connectez les fils de commande du câble PD aux bornes de données à l'intérieur du
compartiment de connexion comme suit :
a) Voir illustration précédente. Desserrez les vis du bornier de commande détachable et retirez-le
de son socle à l'intérieur du luminaire.
b) Branchez le fil positif des données dans la borne marquée Data +.
c) Branchez le fil négatif des données dans la borne marquée Data –.
d) Branchez le fil de blindage/commun des données dans la borne marquée DMX common.
e) Réinsérez le bornier de données dans son socle et bridez-le avec ses deux vis.
7. Si vous devez connecter un câble de recopie pour l'appareil suivant, passez à l'étape ci-dessous,
sinon réinsérez le bornier d'alimentation dans son socle et fixez-le en place avec ses deux vis.
Serrez l'écrou de compression A sur le presse-étoupe d'entrée.
8. Si vous avez terminé les connexions, réinstallez le couvercle du compartiment en vérifiant que le
joint à l'arrière du luminaire est propre, sec et en parfait état. Vérifiez que tous les travaux
d'installation sont terminés et effectuez les tests et les contrôles de sécurité appropriés avant de
mettre sous tension.
