Fijación secundaria
Si, por razones de seguridad, se requiere una fijación secundaria (en lugares de entretenimiento, a
bordo de embarcaciones marinas o en instalaciones temporales, por ejemplo), debe obtener un
accesorio de soporte de fijación de cable de seguridad de Martin (Safety Cable Attachment Bracket)
solicitando P/N MAR-90590050 e instalarlo en el dispositivo; luego instale un cable de seguridad que
esté aprobado para el peso del dispositivo usando el soporte.

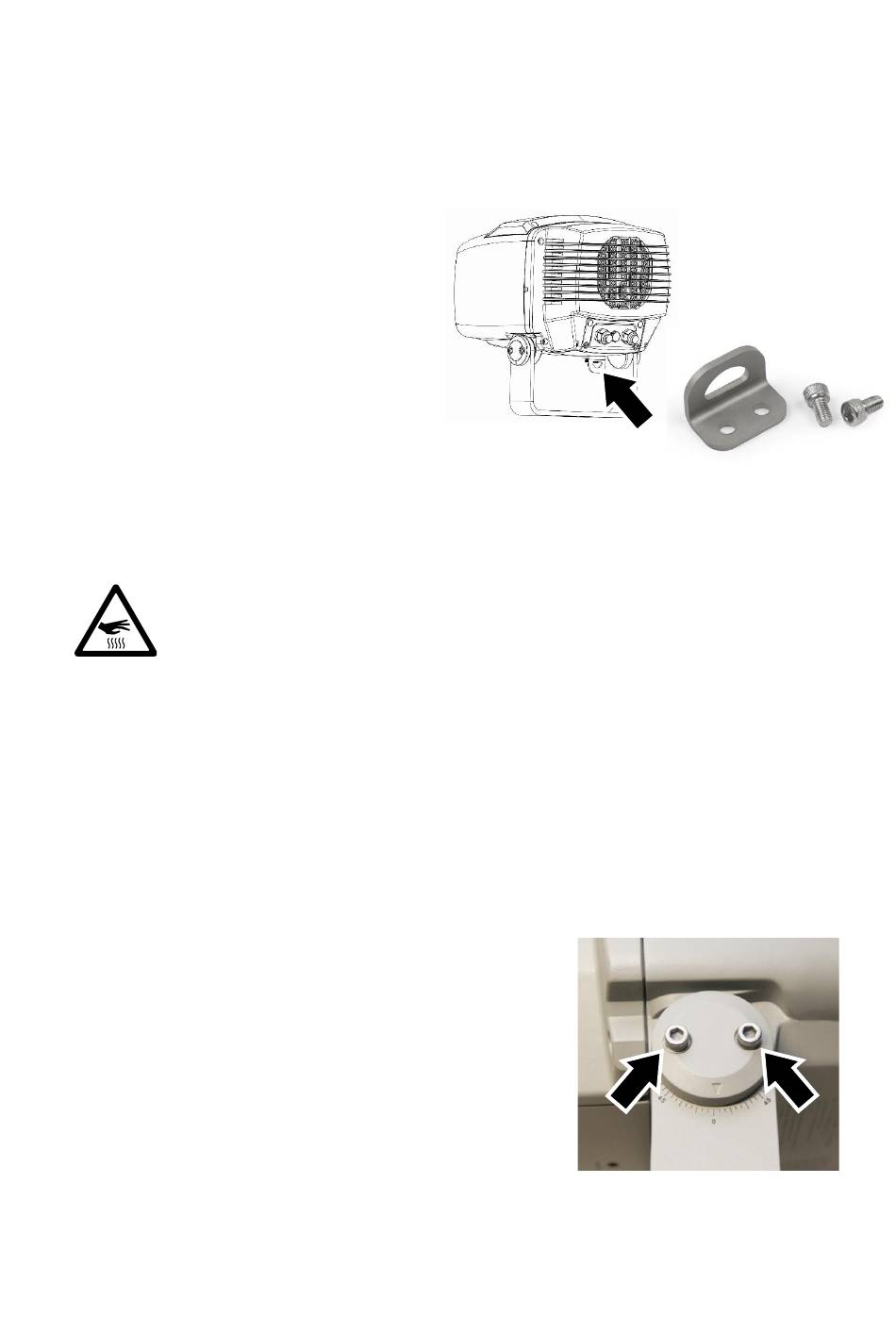

1. Vea la ilustración a la derecha. Fije el
soporte de fijación del cable de seguridad a
la parte inferior del dispositivo en la
ubicación indicada (vea la flecha) con los
tornillos Torx suministrados.
2. Fije un cable de seguridad homologado
para el peso del dispositivo al soporte de
fijación del cable de seguridad y a un punto
de anclaje seguro, de modo que el cable
retenga el dispositivo si falla el método de
fijación principal. Elimine la mayor cantidad
de holgura posible del cable de seguridad
(por ejemplo, enrollándolo varias veces
alrededor del punto de anclaje). Asegúrese de que, si falla el método de fijación principal, el
dispositivo no pueda caer una distancia significativa antes de que el cable de seguridad lo
retenga.
Ajuste de la orientación (pan y tilt)
¡Advertencia! El dispositivo puede calentarse. Use guantes resistentes al calor
si ajusta la orientación del dispositivo cuando está encendido (o lo ha estado
recientemente).
El mejor ajuste de la orientación del dispositivo se realiza después de conectarlo a la alimentación y
en condiciones de poca luz, para que la proyección del dispositivo sea claramente visible.
Para ajustar la orientación del dispositivo:
1. Tenga en cuenta el límite de 70° para el montaje del dispositivo en condiciones de humedad que
se indica en "Montaje del dispositivo" en la página 62.
2. Si es posible, configure el dispositivo para proyectar un gobo con un patrón claramente definido.
3. Póngase guantes resistentes al calor.
4. Consulte "Anclaje a una superficie o estructura" en la página 63. Afloje ligeramente los pernos en
el orificio central A y las ranuras curvas C de la horquilla del dispositivo, lo suficiente para poder
girar el dispositivo.
5. Vea la ilustración de la derecha. Afloje ligeramente los
tornillos Allen (hexagonales) de bloqueo de inclinación
(flechas) a ambos lados de la horquilla, lo suficiente como
para inclinar el dispositivo en la horquilla.
6. Gire e incline el dispositivo hasta que esté orientado
correctamente.
7. Utilice un destornillador dinamométrico y apriete los tornillos
de ajuste de inclinación en ambos lados de la horquilla a un
torque de 9 - 10 Nm.
8. Consulte "Anclaje a una superficie o estructura" en la página
63. En la horquilla del dispositivo, apriete los pernos en el
orificio central A y las ranuras curvas C e instale los pernos en los orificios B. Verifique que el
dispositivo se mantenga firmemente sujeto en todas las condiciones de viento y clima.
