6. Vergewissern Sie sich, dass alle Installationsarbeiten abgeschlossen sind, und führen Sie vor dem
Einschalten der Stromversorgung entsprechende Tests und Sicherheitsüberprüfungen durch.
Installation eines provisorischen Netzsteckers
Es ist möglich, für den vorübergehenden Gebrauch einen Netzstecker an der Netzleitung zu montieren
(z. B. zum Aufstellen eines Geräts vor der Installation). Montieren Sie in diesem Fall einen geerdeten
Netzstecker mit integrierter Zugentlastung, der für mindestens 277 V, 6 A ausgelegt ist. Befolgen Sie
die Anweisungen des Steckerherstellers und schließen Sie die Adern der Netzleitung wie in der
folgenden Tabelle dargestellt an:
US-System
EU-System
Datenverbindung
Eine DMX512-Datenverbindung wird benötigt, um das Gerät über DMX zu steuern und das Gerät über
RDM zu verwalten. Ihr Martin-Lieferant hilft Ihnen gerne bei der Planung der Verbindung.
Für den Anschluss des Geräts an die Steuerdaten müssen Sie eine DMX512-kompatible Datenleitung
verwenden, die für die Installationsumgebung geeignet ist (UV-Beständigkeit, Witterungsbeständigkeit,
Temperaturklasse usw.) und einen Außendurchmesser von 8-12 mm hat.
Wichtig! Schließen Sie die DMX / RDM-Datenverbindung nur in einer seriellen Verbindung an. Wenn
Sie die Datenverbindung in Zweige (sternförmig) aufteilen, werden Sie wahrscheinlich Probleme mit
der Datensignalintegrität verursachen.
Der Exterior Projection Pro Compact verwendet den gemeinsamen Leiter / Schirm und das erste
Datenpaar in einer Standard-DMX512A-Datenleitung. Das zweite Datenpaar in einer fünfadrigen
DMX-Leitung wird nicht verwendet.
Schließen Sie das Gerät wie folgt an die Daten an:
1. Sperren Sie die Stromversorgung der Anlage.

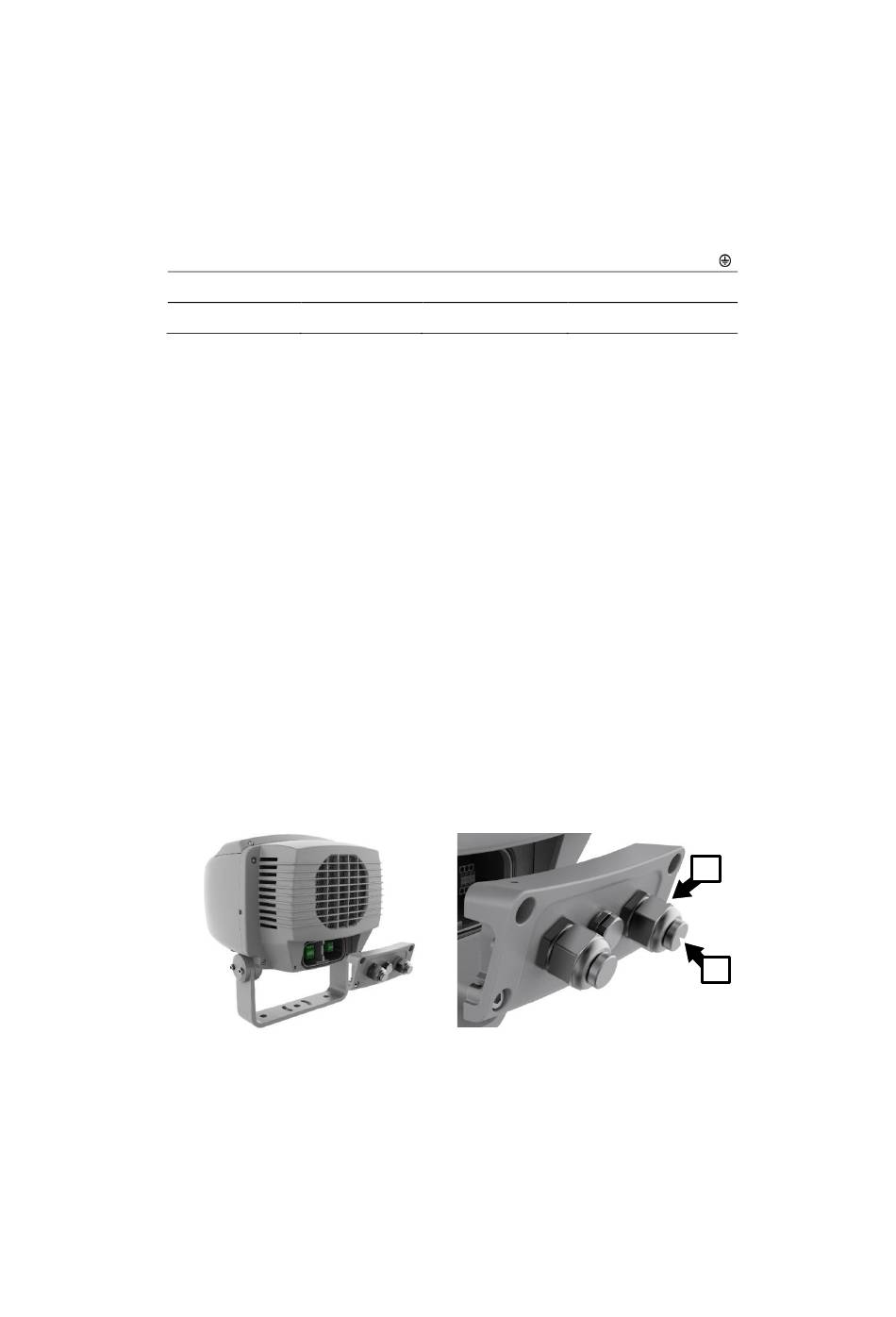

2. Siehe Abbildung unten. Falls der Anschlussraum noch nicht geöffnet ist, lösen Sie die vier
Innensechskantschrauben auf der Rückseite des Geräts und nehmen den Deckel ab. Lösen Sie
die Überwurfmutter C der Leitungsdurchführung und entfernen Sie den Verschlussstopfen D.
Führen Sie die Dateneingangsleitung durch die Leitungsdurchführung.
3. Entfernen Sie den Außenmantel der Datenleitung auf einer Länge von etwa 50 mm. Isolieren Sie
die drei Adern der Leitung auf einer Länge von ca. 12 mm ab. Crimpen Sie eine Aderendhülse auf
das Ende jeder Ader. Die Aderendhülsen müssen lang genug sein, um vollständig in die Klemmen
eingeführt werden zu können, es darf jedoch kein freies Metall außerhalb der Klemmen vorhanden
sein.
58 Exterior Projection Pro Compact Safety and Installation Manual
Live oder L Neutral oder N
Schwarz Weiß
Braun Blau
Anschluss eines Netzsteckers
Erde, Masse oder
Grün
Gelb/Grün
C
D
