Optionen für das Installationslayout

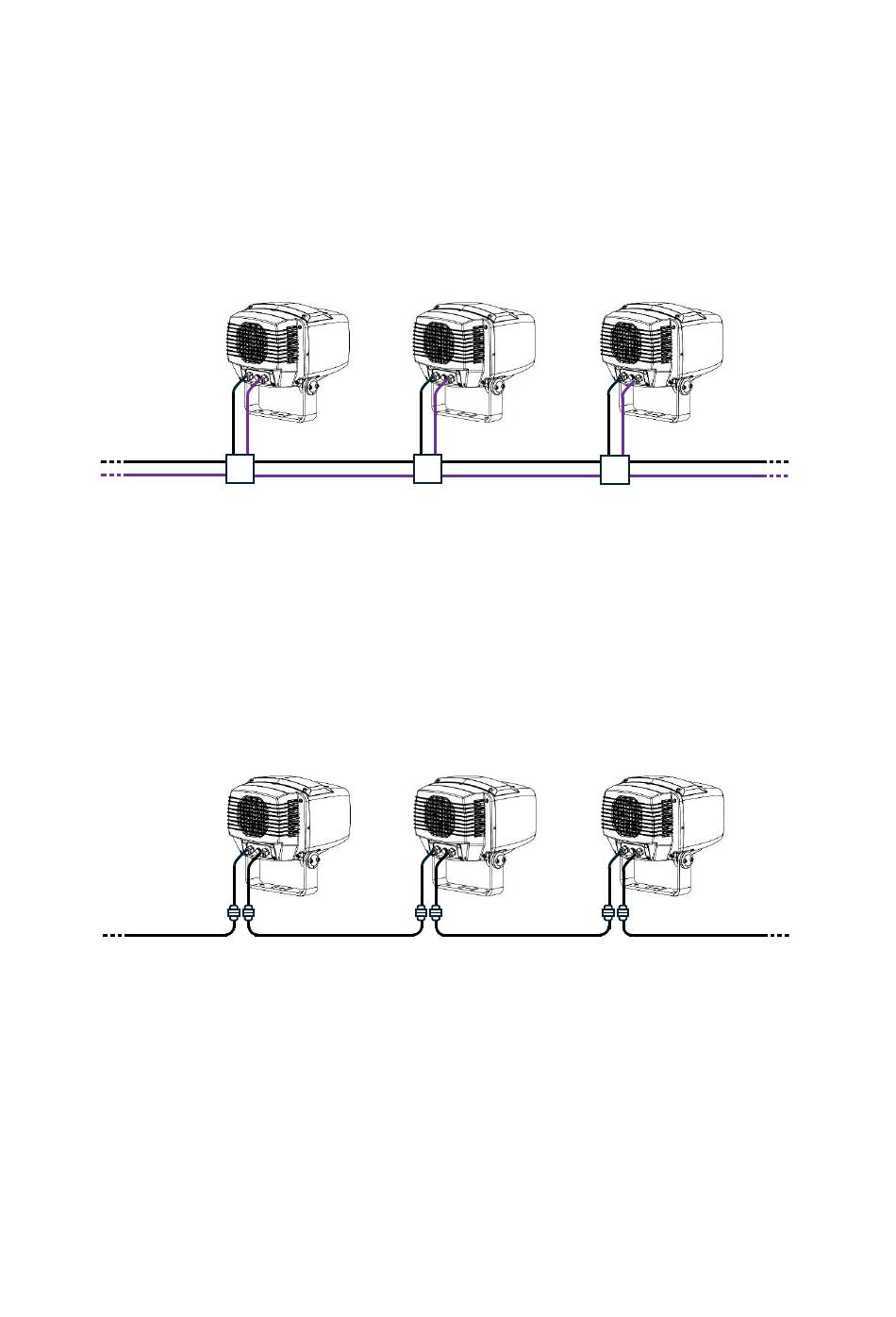

Es gibt zwei Möglichkeiten, den Exterior Projection Pro Compact mit Strom und Daten zu versorgen:
1. Getrennte Netzstrom- und Datenverbindungen
Bei dieser Konfiguration werden die Geräte über eine Netzleitung und eine Datenleitung an getrennte
Netz- und DMX / RDM-Datenverbindungen angeschlossen. Jede Leitung wird durch eine eigene
Leitungsdurchführung auf der Rückseite des Geräts geführt. Wenn Sie die Geräte seriell mit Strom
und Daten verbinden wollen, müssen Sie die Strom- und Datenverbindungen in Verteilerdosen
aufteilen (Sie können auch separate Verteilerdosen für Strom und Daten verwenden):
Netz-
strom
Stromquelle
Daten
Abzweigdose
n
Hinweise zum Anschluss von Geräten in dieser Konfiguration finden Sie unter „Connecting via
separate power and data cables"' auf Seite 35.
2. Hybride Verbindung (Strom und Daten) über Martin PD-Leitungen
In dieser Konfiguration schließen Sie die Geräte an eine hybride (kombinierte Strom- und Daten-)
Verbindung über zwei Leitungen an, eine für Strom und Daten IN und eine für Strom und Daten
THRU. Alle Leitungen und Stecker sind vom Typ PD und von Martin erhältlich. PD-Stecker sind IP67-
zertifiziert. Jedes Leitungsende wird durch eine eigene Leitungsdurchführung auf der Rückseite des
Geräts geführt. Die PD-Leitungsenden werden mit PD-Steckverbindern zu einer Hybridverbindung
(Strom und Daten) verbunden (siehe unten):
PD-Lei-
tungsenden
PD-Leitung
Hybride Verbindung
Geeignete PD-Leitungsenden sind bei Martin als Zubehör erhältlich:
• PD-Kabeltüllen-Set, 0,5 m, schwarz, EU, P/N MAR-91700020
• PD-Kabeltüllen-Set, 0,5 m, weiß, EU, P/N MAR-91700022
Jeder Satz besteht aus 1 x IN und 1 x THRU Leitungsenden mit PD-Steckverbindern an einem Ende
jeder Leitung.
Martin kann auch lose PD-Steckverbinder und PD-Leitungen in verschiedenen Längen liefern.
Hinweise zum Anschluss von Geräten in dieser Konfiguration finden Sie unter „Anschluss über
Hybridleitungen vom Typ PD" auf Seite 59.
56 Exterior Projection Pro Compact Safety and Installation Manual
Netz-
Daten
strom
n
Abzweigdose
PD-Leitungsstecker
Netz-
Daten
strom
n
Abzweigdose
Daten
Stromquelle
n
Daten
n
