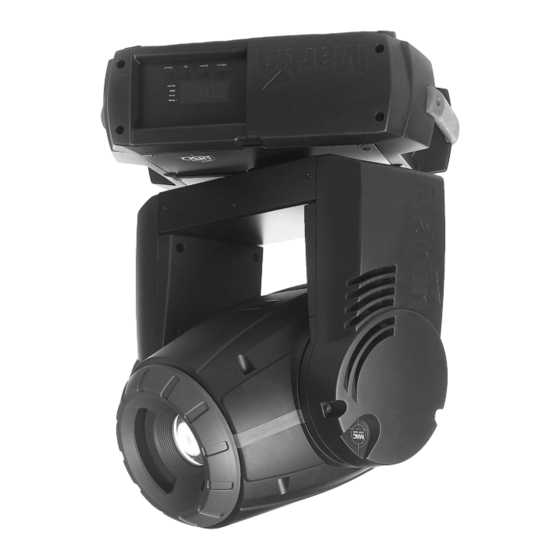

- Seite 1 MAC 250 Krypton Bedienungsanleitung...
- Seite 2 Alle Massangaben in Millimeter 270° 270° 270° 128.5° 128.5° © 2002-2003 Martin Professional A/S, Dänemark Alle Rechte vorbehalten. Kein Teil dieser Anleitung darf, egal auf welche Weise, ohne schriftliche Genehmigung der Martin Professional A/S, Dänemark, vervielfältigt werden. Rev. 030508 MG A...
-
Seite 3: Inhaltsverzeichnis
MAC 250 Krypton Sicherheitshinweise ........ -
Seite 4: Einführung
Über diese Anleitung Diese Anleitung ist vorläufig und beschreibt die spezifizierten Funktionen. Einige beschriebene Funktionen sind in der ersten Veröffentlichung der Firmware des MAC 250 Krypton noch nicht implementiert. Die neueste Firmware, Dokumentation und andere Informationen finden Sie auf unserer web site http://www.martin.dk. - Seite 5 S C H U T Z V O R E L E K T R I S C H E N S C H L Ä G E N Warnung! Trennen Sie das Gerät allpolig vom Netz, bevor Sie das Leuchtmittel tauschen. •...
-
Seite 6: Montage
K O M P A T I B L E L E U C H T M I T T E L Eine Philips MSD 250/2 Entladungslampe wird mitgeliefert. Im MAC 250 Krypton können Sie die in der Tabelle aufgeführten Leuchtmittel verwenden. Die Installation anderer Typen kann zur Beschädigung des Geräts führen. -
Seite 7: Stromversorgung
I N S T A L L A T I O N D E S L E U C H T M I T T E L S Gefahr! Intensive Hitze. Vermeiden Sie den Kontakt mit Personen oder Material. Bestimmte Gehäuseteile können während des Betriebs bis zu 120° C heiß werden. Lassen Sie das Gerät 45 Minuten abkühlen und trennen Sie es allpolig vom Netz, bevor Sie das Leuchtmittel tauschen. - Seite 8 Der MAC 250 Krypton ist ab Werk auf die Netzspannung 230 V / 50 Hz eingestellt. Wenn die lokale Netzspannung abweicht müssen Sie das Gerät anpassen. Verwenden Sie immer die Einstellung, die der örtlichen Netzspannung am nächsten kommt. E I N S T E L L E N D E S N E T Z T E I L S...
-
Seite 9: Installation
M O N T A G E O R T U N D O R I E N T I E R U N G Der MAC 250 Krypton kann in beliebiger Lage montiert werden. Er kann direkt oder mit Hilfe passender Befestigungsklemmen an einer passenden Struktur befestigt oder direkt auf dem Boden aufgestellt werden. -
Seite 10: Anschluss Der Datenleitungen
6 Vergewissern Sie sich, dass die oben beschriebenen Umgebungsbedingungen eingehalten werden. Anschluss der Datenleitungen Der MAC 250 Krypton verwendet verriegelbare 3- und 5-polige Datenverbinder, die nach der DMX-Norm belegt sind: Pin 1 Schirm, Pin 2 Signal - (cold), Pin 3 Signal + (hot). -
Seite 11: Gerätemenü
Sollen alle Geräte unabhängig gesteuert werden, müssen Sie über unterschiedliche Adressen verfügen und die Adressbereiche dürfen sich nicht überlappen. Zwei MAC 250 Krypton können die selbe Startadresse besitzen - die unabhängige Steuerung ist dann jedoch nicht möglich, die Geräte reagieren identisch. -
Seite 12: Anpassen Der Funktionen
Anpassen der Funktionen B E W E G U N G Der MAC 250 Krypton verfügt über drei Menüs, um das Bewegungsverhalten an unterschiedliche Erfordernisse anzupassen. • vertauscht die Pan- und Tilt-Kanäle ( > ) oder invertiert die Pan- (... -
Seite 13: Auslesen Der Betriebsparameter
Auslesen der Betriebsparameter B E T R I E B S S T U N D E N Z Ä H L E R Das Gerät verfügt über zwei Betriebsstundenzähler: Die Gesamt-Betriebsstunden seit Produktion des Geräts ( ), und die Betriebsstunden seit letzter Rückstellung des Zählers I N F O >... - Seite 14 U P L O A D M O D U S Der Befehl bereitet das Gerät für einen Firmware Update vor. Der Befehl muss U T I L > U P L d normalerweise nicht verwendet werden, es sei denn, während des Firmware Updates treten Probleme auf. MAC 250 Krypton...
-
Seite 15: Dmx-512 Steuerung
DMX-512 S TEUERUNG Der MAC 250 Krypton ist kompatibel zum USITT DMX512 Protokoll. Das vollständige Protokoll finden Sie im Abschnitt “DMX Protokoll” auf Seite 28. Das Gerät verfügt über 2 DMX Modi, 16-bit und 16-bit Extended. Der Modus 16-bit Extended belegt 17 DMX-Kanäle, drei Kanäle mehr als der 16-bit Modus, der 14 DMX-Kanäle belegt. -
Seite 16: Effektgeschwindigkeit
Kanal 13 (Kanal 16 im 16-bit Extended Modus) stellt Trackingwerte zur Verfügung, die Pan/Tilt Geräteeinstellungen ( im Gerätemenü) überschreiben. Kanal 14 (Kanal 17 im 16-bit Extended Modus) PTSP stellt Trackingwerte zur Verfügung, die Effekt-Geräteeinstellungen überschreiben ( im Gerätemenü). SCUT Weitere Hinweise finden Sie im DMX-Protokoll ab Seite 28. MAC 250 Krypton... -
Seite 17: Optische Konfiguration
ONFIGURATION Gobos Der MAC 250 Krypton kann sieben Metall- oder Glasgobos mit dem Aussendurchmesser 22,5 mm und dem Motivdurchmesser 17 mm aufnehmen. Die vollständige Spezifikation des Gobos finden Sie auf Seite 38. S T A N D A R D G O B O S Ab Werk ist der MAC 250 Krypton mit folgenden sieben Gobos bestückt:... - Seite 18 5 Drücken Sie die Enden der Haltefeder zusammen und entfernen Sie die Feder. Drücken Sie das Gobo von hinten aus der Fassung und entfernen Sie es. 6 Legen Sie das Gobo richtig herum (siehe “Orientierung des Gobos” auf Seite 20) in die Fassung und montieren Sie die Haltefeder. MAC 250 Krypton...
- Seite 19 7 Drücken Sie mit einem Schraubendreher die Haltefedern der Gobofassung etwas vom Goborad weg und montieren Sie die Gobofassung samt Gobo im Goborad. 8 Montieren Sie die Abdeckung, bevor Sie das Gerät einschalten. Optische Konfiguration...
- Seite 20 Seite aus betrachtet Seite aus betrachtet wird. Glatte Seite zum Leuchtmittel Strukturierte Seite zum Lichtaustritt Reflektierende Seite zum Schwarze Seite zum Lichtaustritt Leuchtmittel Spiegelverkehrtes Motiv zum Richtige Abbildung zum Lichtaustritt Leuchtmittel Bild 4: Gobo-Orientierung MAC 250 Krypton...
-
Seite 21: Farbfilter
Farbfilter S T A N D A R D F A R B E N Der MAC 250 Krypton ist ab Werk mit folgenden 12 dichroitischen Farbfiltern bestückt: Position Farbe Gelb 603 Blau 104 Pink 312 Grün 206 Blau 108... -
Seite 22: Prisma
Das werkseitig montierte 3-fach Prisma kann gegen ein als Zubehör erhältliches 5- oder 9-fach Prisma getauscht werden. Die Artikelnummern finden Sie unter “Techn. Daten - MAC 250 Krypton” auf Seite 38. A U S T A U S C H E N D E S P R I S M A S Gefahr! Intensive Hitze. - Seite 23 3 Lösen Sie die Befestigungsschrauben der beiden Haltewinkel A (im Bild ist nur ein Winkel dargestellt) mit einem Schlitzschraubendreher und entfernen Sie die Winkel. Lösen Sie die elektrischen Anschlüsse B des Prismenmoduls. 4 Heben Sie das Prismenmodul aus dem Gerät. 5 Entfernen Sie die Haltefeder an der Rückseite des Prismas (durch den Lichtdurchlass).
- Seite 24 8 Setzen Sie das Prismenmodul wieder ein und schließen Sie die elektrischen Anschlüsse an (die Anschlüsse sind gekennzeichnet). Montieren Sie die Haltewinkel. 9 Montieren Sie die Kopfabdeckung. 10 Nehmen Sie das Gerät in Betrieb und testen Sie die Funktion des Prismas. MAC 250 Krypton...
-
Seite 25: Wartung
ARTUNG Der MAC 250 Krypton erfordert regelmäßige Wartung, um seine Leistungsfähigkeit ohne Einschränkungen zu erhalten. Exzessiver Staub, schmierige Ablagerungen und Rückstände von künstlichem Nebel mindern die Leistung und verursachen Überhitzungsschäden, die nicht durch die Garantie gedeckt sind. Die Wartungsintervalle hängen vom Einsatzbereich ab - Ihr Martin-Händler gibt Ihnen gerne nähere Informationen. -
Seite 26: Schmierung
3 Entfernen Sie die beiden Sicherungen an der unteren Seite der Hauptplatine (siehe “Anschlussbelegung Mainboard” auf Seite 37) vorsichtig und überprüfen Sie die Sicherungen. Ersetzen Sie defekte Sicherungen nur mit Sicherungen gleicher Kennwerte (siehe Seite 38). 4 Montieren Sie die Bügelabdeckung wieder. MAC 250 Krypton... -
Seite 27: Updaten Der Firmware
Updaten der Firmware Die neueste Firmware des MAC 250 Krypton finden Sie im Support-Bereich der Martin web site www.martin.dk. Die Firmware wird über die serielle Datenleitung mit dem MP-2 Uploader oder dem LightJockey 4064 ISA- oder PCI-Interface eingespielt. Hinweis: Steuerungen, die in die Datenleitung eingeschliffen werden (z.B. Martin Lighting Director oder Martin Matrix Controller) müssen beim Aufspielen der Firmware überbrückt werden. -
Seite 28: Dmx Protokoll
82 – 88 Gegen Uhrzeigersinn, langsam → schnell 227 – 245 89 – 96 Zufällige Farbwahl 246 – 248 96 – 97 Schnell 249 – 251 98 – 98 Mittel 252 – 255 99 – 100 Langsam MAC 250 Krypton... - Seite 29 0 - 255 0 - 100 Farbrad (Lowest Significant Byte) Goboauswahl, Drehung und Shake Indizierung: Position auf Kanal 5 im 16 bt Modus oder Kanal 6 im 16 Ex Modus setzen 0 - 4 0 - 2 Offen 5 - 10 2 - 4 Gobo 1 11 - 15...
- Seite 30 1 - 96 252 – 255 96 - 98 Tracking 99 - 100 Blackout während der Bewegung 0 - 251 Prisma 252 - 255 0 - 98 Normal (kein Blackout) 99 - 100 Blackout während der Bewegung MAC 250 Krypton...
-
Seite 31: Erätemenü
ERÄTEMENÜ Grundeinstellung in fetter Schrift Menü Menüpunkt Optionen Funktion (Grundeinstellung fett) DMX Adresse Ad d R 1- 5 12 16 Bit 16 B T PS E T 16 Bit extended 16 E X Pan- und Tiltkanal vertauschen SW AP Pan- und Tiltkanal nicht vertauscht OF F Pankanal invertiert, rechts →... - Seite 32 PA N C Wert für Pan Fein PA N F Wert für Tilt Grob TI L C Wert für Tilt Fein TI L F Wert für Pan- / Tiltgeschwindigkeit PT S P Wert für Effektgeschwindigkeit EF S P MAC 250 Krypton...
- Seite 33 Gerät initialisieren RS T L ON Leuchtmittel zünden LoFF Leuchtmittel löschen OPEN Shutter öffnen CLOS Schutter schließen SHUT STRF Strobe schnell STRM Strobe mittel STRS Strobe langsam 0-255 Dimmer OPEN Farbrad offen Farbrad, Positionen 1 → 12 C1-C12 CW F Drehung im Uhrzeigersinn - schnell CCWF Drehung gegen Uhrzeigersinn - schnell...
- Seite 34 Nicht implementiert Ad j Nicht implementiert CA L Alle Offsets auf Grundeinstellung setzen dF OF SU R E PCB Test. Nur für Service. PC bT Le d Software Update Modus masnuell aktivieren UP Ld SU R E MAC 250 Krypton...
-
Seite 35: Fehlermeldungen
EHLERMELDUNGEN Anzeige Erscheint wenn... Abhilfe ...der EEPROM Speicher nicht gelesen • Servicetechniker kontaktieren. MERR (Speicherfehler) werden kann. • Sicherungen überprüfen..keine Kommunikation zwischen • Kabel zwischen Display und Motherboard Gerätemenü und Motherboard **** überprüfen. besteht. Erscheint kurz beim • Firmware neu installieren. Einschalten des Geräts. -
Seite 36: Fehlerbehebung
• Senken Sie die Umgebungstemperatur. immer wieder abgeschaltet. • Trennen Sie das Gerät allpolig vom Netz. Über- Die Transformatoreinstellungen sind prüfen Sie die Spannungseinstellung (“Stromver- falsch. sorgung” auf Seite 7) und korrigieren Sie ggfls. die Einstellung. Tabelle 6: Fehlerbehebung MAC 250 Krypton... -
Seite 37: Anschlussbelegung Mainbaoard
NSCHLUSSBELEGUNG AINBOARD Anschlussbelegung Mainboard... -
Seite 38: Techn . Daten - Mac 250 Krypton
- MAC 250 K ECHN ATEN RYPTON A B M E S S U N G E N / G E W I C H T Länge der Basis ..................375 mm Breite der Basis . - Seite 39 Verwendete Lichtquelle ............... Philips MSD 250/2 Strahldurchm esser als Funktion der Entfernung 7,00 6,00 5,00 4,00 3,00 2,00 1,00 0,00 Abstand [m ] Techn. Daten - MAC 250 Krypton...
- Seite 40 Helligkeit als Funktion der Entfernung 1000000 100000 10000 1000 Abstand [m ] Polar Plot 140000 120000 100000 80000 60000 40000 20000 Strahldurchm esser [°] MAC 250 Krypton...
