d) Connectez le fil noir (système US) ou le fil marron (système EU) dans la borne marquée L
(phase ou une phase d'un système triphasé).
e) Réinsérez le bornier d'alimentation dans son socle et fixez-le en place avec ses deux vis.
5. Connectez le câble de commande comme indiqué plus loin dans ce chapitre ou bien réinstallez le
couvercle du compartiment de connexion, en vérifiant que le joint à l'arrière du luminaire est
propre, sec et en parfait état.
6. Vérifiez que tous les travaux d'installation sont terminés et effectuez les tests et les contrôles de
sécurité appropriés avant de mettre sous tension.
Installation d'une prise de courant temporaire
Il est possible d'installer une prise de courant temporaire sur le câble d'alimentation pour un usage
occasionnel uniquement (comme le préréglage de l'appareil avant son installation définitive). Si vous
choisissez ce type de raccordement, vous devez installer une fiche avec borne de terre et poignée
intégrale, homologuée pour un minimum de 6 A sous 277 V. Suivez les instructions du fabricant de la
fiche et connectez les fils en vous aidant du tableau ci-dessous :
Système US
Système EU
Connexion à la télécommande
Une liaison de télécommande DMX512 est nécessaire pour contrôler le luminaire par DMX et le gérer
par RDM. Pour plus de conseils ou d'aide pour planifier la liaison, demandez à votre distributeur
Martin qui se fera un plaisir de vous aider.
Pour connecter le luminaire à la télécommande, vous devez utiliser un câble de données compatible
DMX512, adapté à l'environnement d'installation (en ce qui concerne la résistance aux UV,
l'étanchéité aux intempéries, la plage de température, etc.) et ayant un diamètre extérieur de 8 à
12 mm.
Important ! Connectez la liaison de données DMX/RDM uniquement en cascade (daisy-chain). Si
vous divisez la liaison de données en sous-branches, vous provoquerez très certainement des
problèmes d'intégrité du signal.
L'Extérieur Pro Compact utilise uniquement le conducteur commun/blindage et la première paire de
données d'un câble de données DMX512A standard. La deuxième paire de données d'un câble à cinq
conducteurs n'est pas utilisée.
Pour connecter la télécommande :
1. Coupez l'alimentation de l'installation.

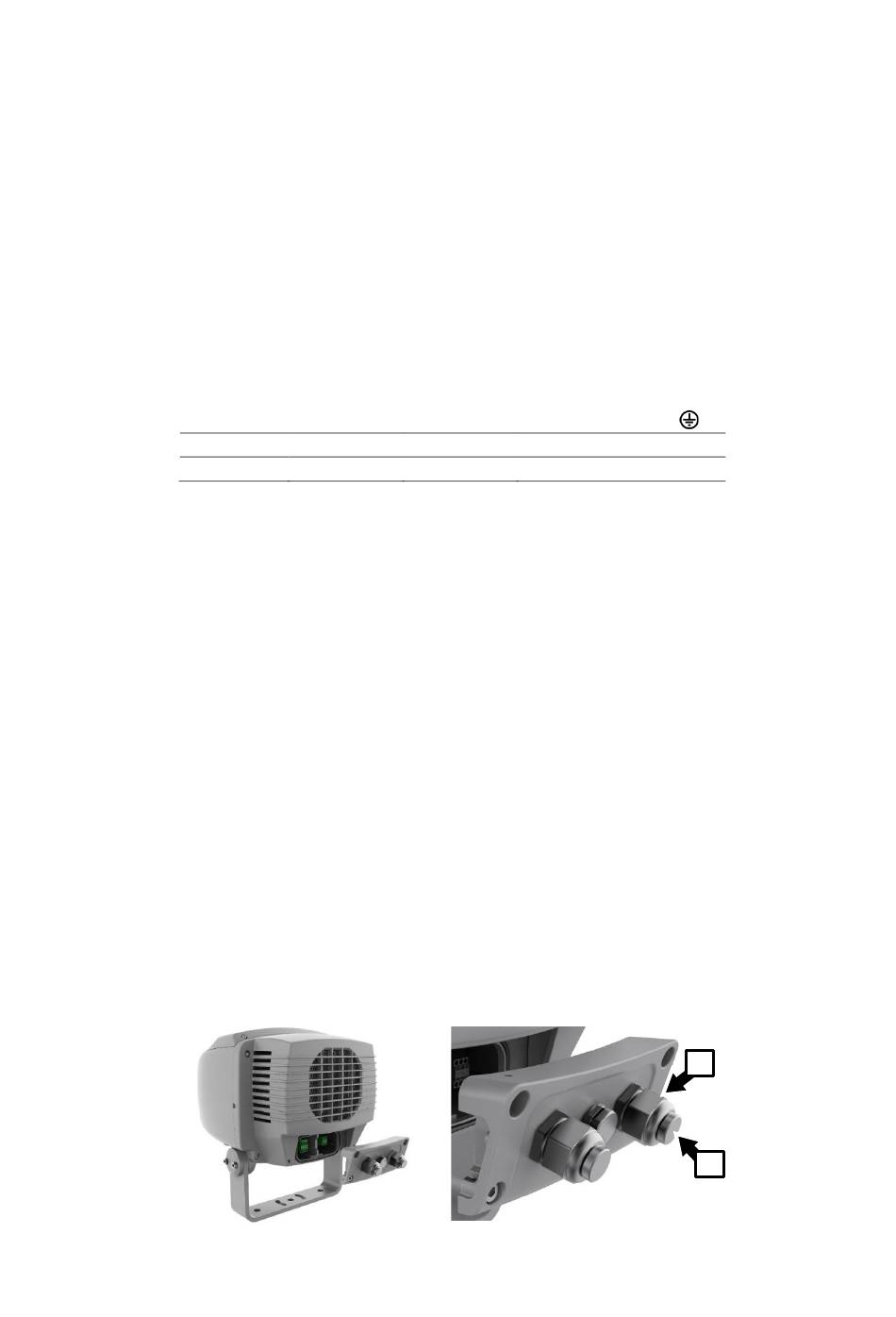

2. Voir l'illustration ci-dessous. Si le compartiment n'est pas ouvert, desserrez les quatre vis Allen du
couvercle à l'arrière du luminaire et retirez-le. Desserrez l'écrou de compression C sur le presse-
étoupe indiqué et retirez le bouchon d'étanchéité D du presse-étoupe. Faites passer le câble de
commande à travers le presse-étoupe.
Exterior Projection Pro Compact Safety and Installation Manual
Phase ou L Neutre ou N
Noir Blanc
Marron Bleu
Raccordement à une fiche d'alimentation
Terre, Masse ou
Vert
Jaune/Vert
C
D
