Conexión a la alimentación y datos
Exterior Projection Pro Compact acepta alimentación de red AC a 100–240 V~ nominales o 277 V~
nominales a 50 o 60 Hz. No lo conecte a ninguna otra fuente de alimentación con otro voltaje o
frecuencia.
Puede conectar el Exterior Projection Pro Compact a cualquiera de los siguientes sistemas de
distribución de energía eléctrica:
• Sistema monofásico de tres hilos (activo, neutro, tierra).
• Sistema trifásico de cuatro hilos en el que cada dispositivo utiliza sólo una fase.
No intente conectar el dispositivo a un sistema trifásico de tres cables (tres fases, sin neutro).
No hay interruptor de encendido/apagado. El dispositivo Exterior Projection Pro Compact se alimenta
en cuanto se conecta a la red eléctrica. Proporcione un medio para desconectar o apagar la
alimentación de los dispositivos, que sea fácilmente accesible y esté ubicado cerca de ellas.
No utilice un sistema de atenuación externo para suministrar alimentación al dispositivo, ya que esto
puede causar daños al dispositivo que no están cubiertos por la garantía del producto.
Uso de terminales de alimentación y datos

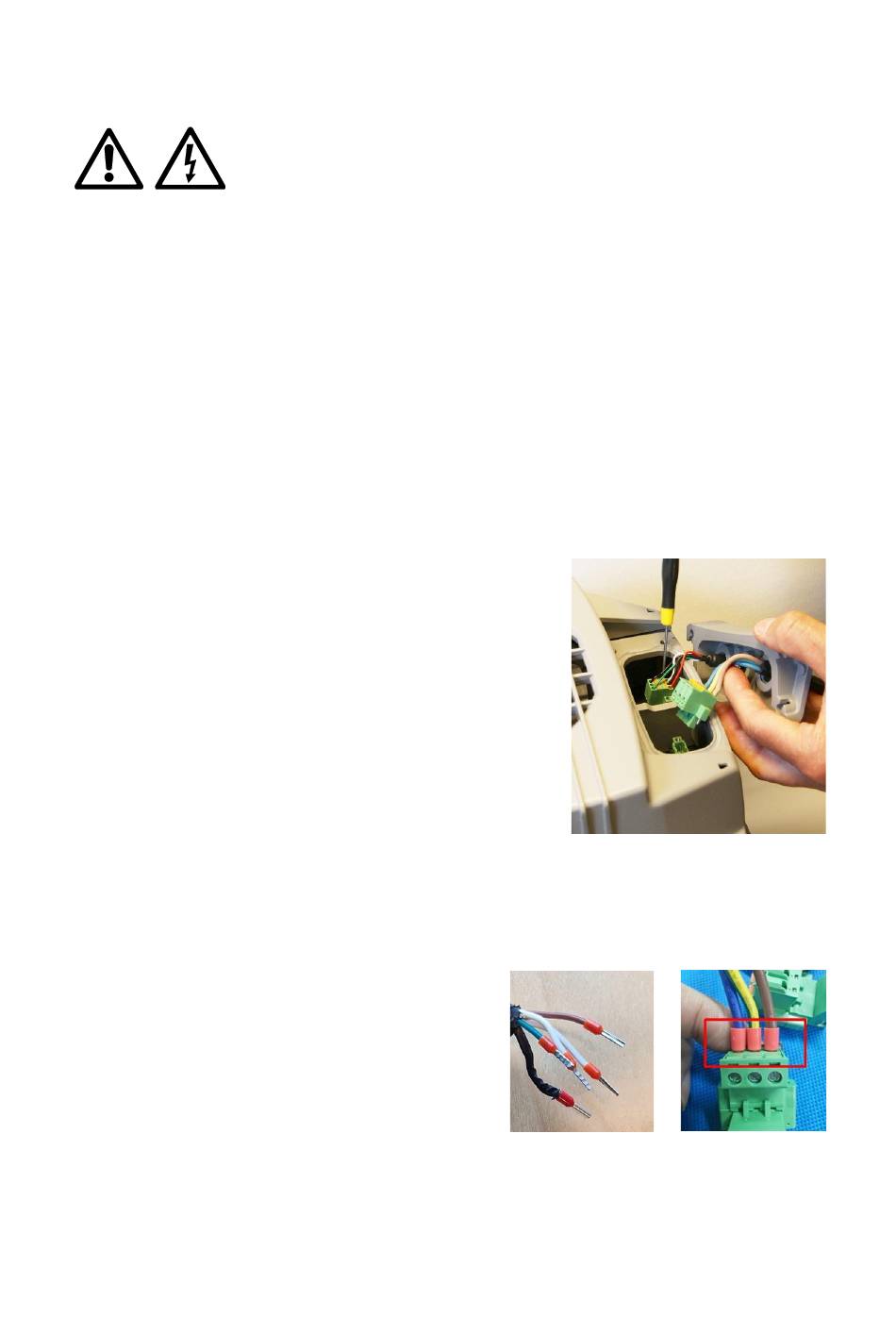

Vea la foto a la derecha. El Exterior Projection Pro Compact
cuenta con bloques de terminales de dos piezas en su interior
para las conexiones de alimentación y datos. Los bloques de
terminales constan de dos partes: una base y un bloque de
terminales desmontable.
• La base del terminal permanece dentro del dispositivo.
• El bloque de terminales desmontable se puede desatornillar
y retirar de la base para facilitar el acceso al conectar los
cables. Una vez conectados los cables, vuelva a insertar el
bloque de terminales desmontable en su base y fíjelo con
sus dos tornillos. El bloque de terminales desmontable solo
se puede conectar a la base en una orientación (diseño
Poka-Yoke).
Los terminales son de tipo resorte y agarre automático.
Para fijar cables en los terminales:
1. Pele aproximadamente 50 mm de la funda exterior del cable de alimentación o de datos para
liberar los hilos dentro del cable.
2. Pele aproximadamente 12 mm de aislamiento de
cada cable y luego engarce un casquillo aislante en
el extremo de cada cable. Vea las fotos a la
derecha. Los casquillos deben ser lo
suficientemente largos como para pasar
completamente por los terminales, pero no debe
haber metal expuesto fuera de ellos.
3. Introduzca firmemente la férula de cada hilo en el
terminal correspondiente en la parte desmontable del bloque de terminales, siguiendo las
instrucciones de este capítulo. Tire del hilo para comprobar que la férula esté bien sujeta en el
terminal. Si necesita retirar un hilo de un terminal, inserte un destornillador pequeño de electricista
en el orificio frontal del terminal y presione el resorte interior para liberar el hilo.
66 Exterior Projection Pro Compact Safety and Installation Manual
¡Advertencia! Antes de instalar el dispositivo, lea la "Información de
seguridad" en la página 21. Antes de trabajar con cables y
conexiones, desconecte la alimentación de toda la instalación.
