Connexion Avec Des Câbles D'alimentation Et De Données Séparés - Martin Pro Compact Sicherheits- Und Installationshandbuch

Les queues de câbles PD adaptées à l'Exterior Projection Pro Compact sont disponibles chez Martin
comme accessoires :
• Queues de câble PD, 0,5 m, Noire, EU, P/N MAR-91700020
• Queues de câble PD, 0,5 m, Blanche, EU, P/N MAR-91700022
Chaque ensemble est composé d'une queue pour l'entrée et d'une queue pour la recopie,
prééquipées d'un connecteur PD sur une seul extrémité.
Martin peut également fournir des connecteurs à monter et des bobines de câble PD.
Pour plus d'instructions sur la connexion des appareils avec ce type de câble, consultez la section
'Connexion avec des câbles hybrides type PD' en page 48.
Connexion avec des câbles d'alimentation et de données séparés
Raccordement au secteur
Pour connecter le luminaire au secteur AC, vous devez utiliser un câble correctement dimensionné,
adapté à l'environnement d'installation (notamment pour la résistance aux UV, l'étanchéité aux
intempéries, la plage de température, etc.) et ayant un diamètre extérieur de 8 à 12 mm.
Pour effectuer le raccordement au secteur dans un système monophasé ou en utilisant une phase
d'un système triphasé tétrapolaire :
1. Coupez l'alimentation de l'installation.
2. Dénudez environ 50 mm de la gaine extérieure du câble d'alimentation. Dénudez environ 12 mm
d'isolant de chacun des trois fils du câble. Sertissez un embout de câblage à l'extrémité de
chaque fil. Les embouts doivent être suffisamment longs pour passer entièrement dans les
bornes, mais aucun métal ne doit être exposé à l'extérieur des bornes.

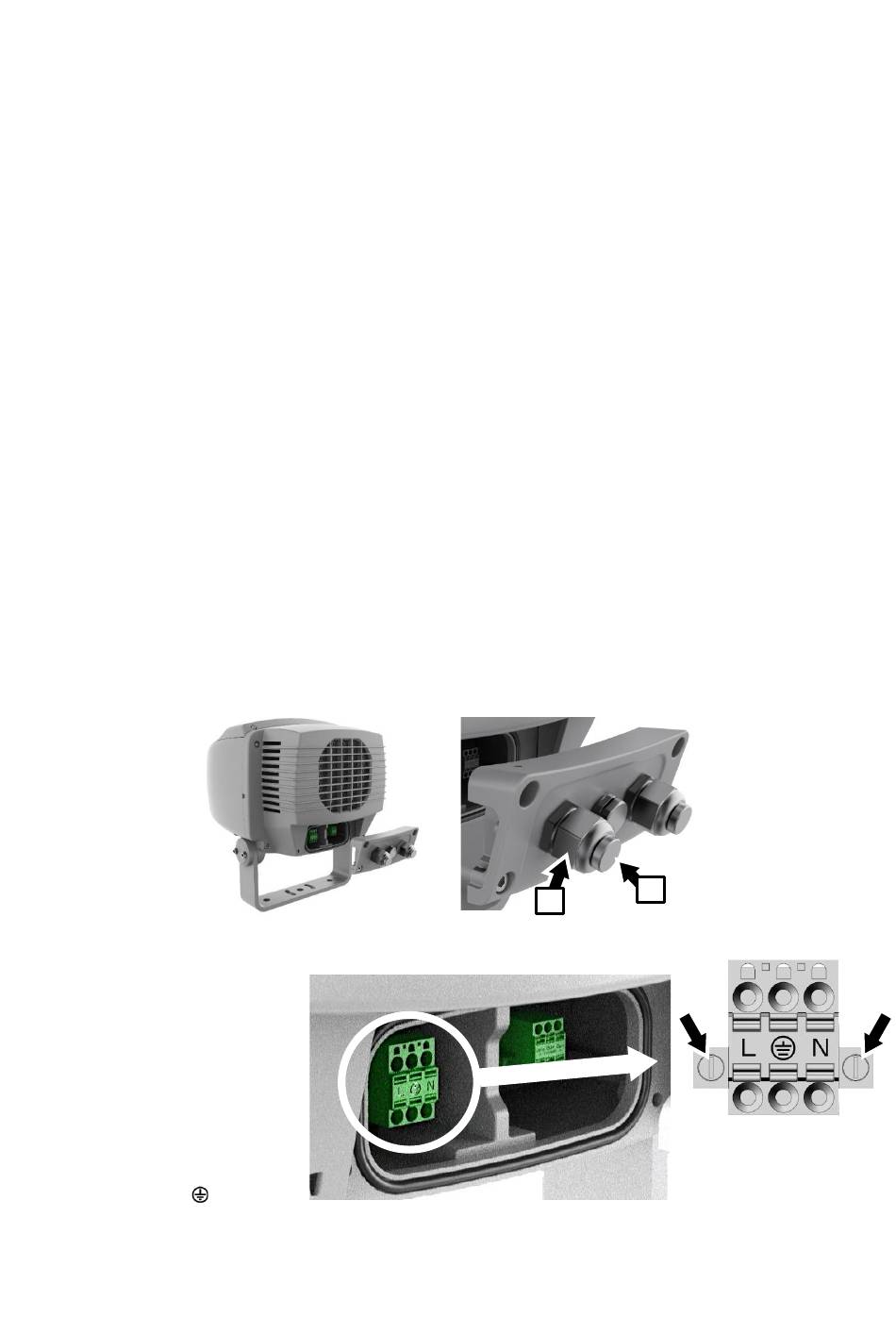

3. Voir l'illustration ci-dessous. Desserrez les quatre vis Allen du couvercle du compartiment de
connexion à l'arrière du luminaire et retirez le couvercle. Desserrez l'écrou de compression A sur
le presse-étoupe indiqué et retirez le bouchon d'étanchéité B du presse-étoupe. Faites passer le
câble d'alimentation à travers le presse-étoupe.
4. Voir l'illustration à droite :
a) Desserrez les deux vis
(indiquées par une
flèche) du bornier
d'alimentation
détachable et retirez-le
de son socle à
l'intérieur du luminaire.
b) Connectez le fil vert
(système US) ou le fil
jaune/vert (système
EU) dans la borne
marquée (terre).
c) Connectez le fil blanc (système US) ou le fil bleu (système EU) dans la borne marquée N
(neutre).
46 Exterior Projection Pro Compact Safety and Installation Manual
B
A
