Los extremos de cable PD adecuados para el Exterior Projection Pro Compact están disponibles
como accesorios de Martin:
• Juego de colas de cable PD, 0,5 m, negro, EU, P/N MAR-91700020
• Juego de colas de cable PD, 0,5 m, EU, P/N MAR-91700022
Cada juego consta de 1 cable IN y 1 cable THRU con conectores PD instalados en un extremo de
cada cable.
Martin también puede suministrar conectores PD sueltos y diversas longitudes de cable PD.
Para obtener instrucciones sobre cómo conectar dispositivos en esta configuración, consulte
"Conexión mediante cables híbridos tipo PD" en la página 70.
Conexión mediante cables de alimentación y datos separados
Conexión a la alimentación
Para conectar el dispositivo a la red eléctrica de AC, debe utilizar un cable correctamente
dimensionado que sea adecuado para el entorno de instalación (en lo que respecta a la resistencia a
los rayos UV, la resistencia a la intemperie, la clasificación de temperatura, etc.) y que tenga un
diámetro externo de 8 a 12 mm.
Para conectarse a la red eléctrica de AC en un sistema monofásico o utilizando una fase de un
sistema trifásico de cuatro hilos:
1. Bloquee la alimentación de la instalación.
2. Pele aproximadamente 50 mm de la cubierta exterior del cable de alimentación. Pele
aproximadamente 12 mm de aislamiento de cada uno de los tres hilos. Engarce un casquillo en el
extremo de cada hilo. Los casquillos deben ser lo suficientemente largos como para pasar
completamente por los terminales, pero sin que quede metal expuesto fuera de ellos.

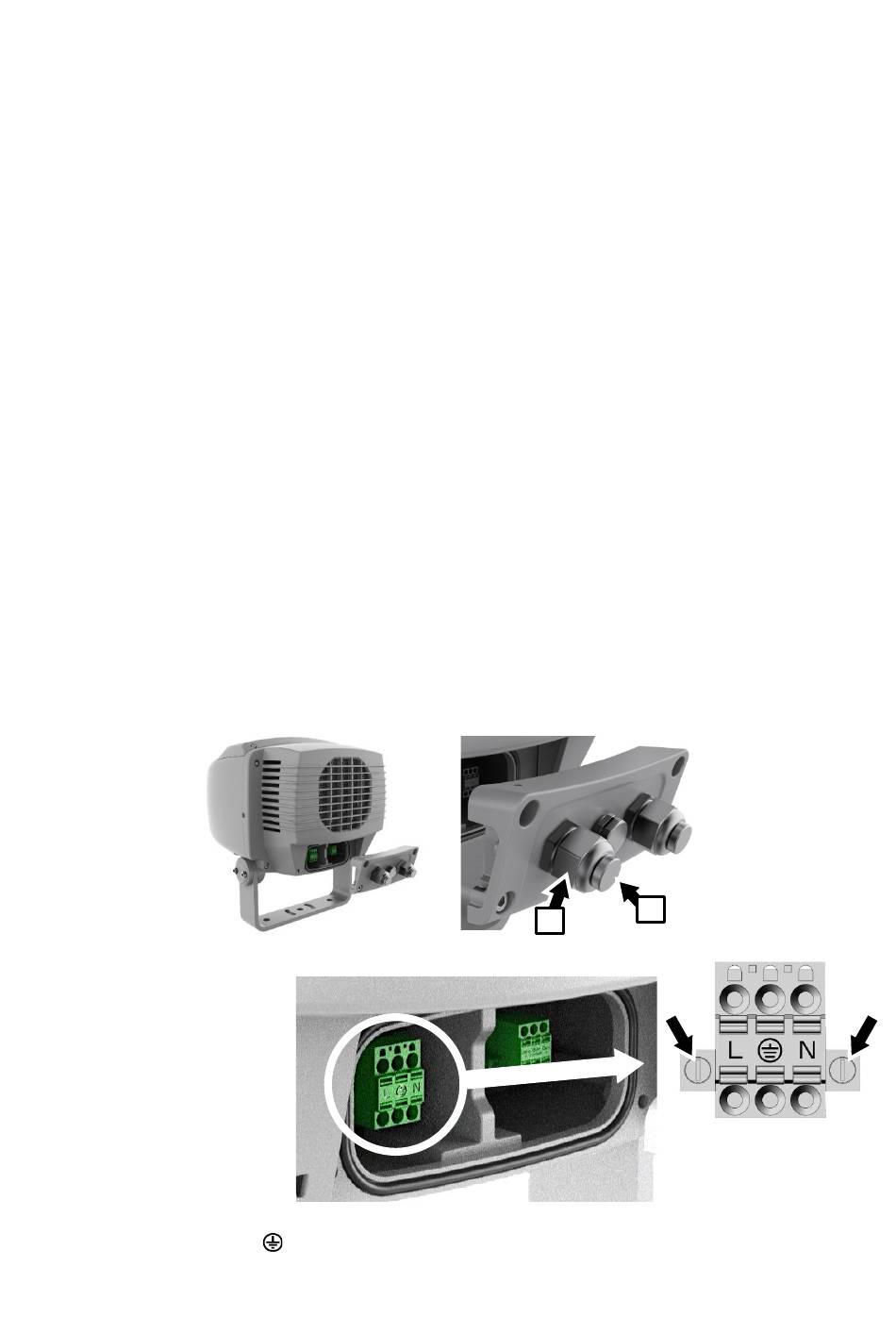

3. Vea la ilustración a continuación. Afloje los cuatro tornillos Allen de la tapa del compartimento de
conexiones, en la parte posterior del dispositivo, y retire la tapa. Afloje la tuerca de compresión A
del prensaestopas mostrado y retire el tapón de sellado B del prensaestopas. Pase el cable de
alimentación por el prensaestopas.
4. Vea la ilustración de la
derecha:
a) Afloje los dos
tornillos (indicados
con flechas) en el
bloque de
terminales de
alimentación de red
desmontable y
retire el bloque de
su base dentro del
dispositivo.
b) Conecte el cable verde (sistema de EE. UU.) o el cable amarillo/verde (sistema de la UE) al
terminal marcado
68 Exterior Projection Pro Compact Safety and Installation Manual
(tierra).
B
A
