3. Dégainez environ 50 mm de la gaine extérieure du câble de données. Dénudez environ 12 mm
d'isolant de chacun des trois fils du câble. Sertissez un embout de câblage à l'extrémité de chaque
fil. Les embouts doivent être suffisamment longs pour passer entièrement dans les bornes, mais
aucun métal ne doit être exposé à l'extérieur des bornes.
4. Connectez les conducteurs du câble de données aux bornes de données à l'intérieur du
compartiment de connexion comme suit :

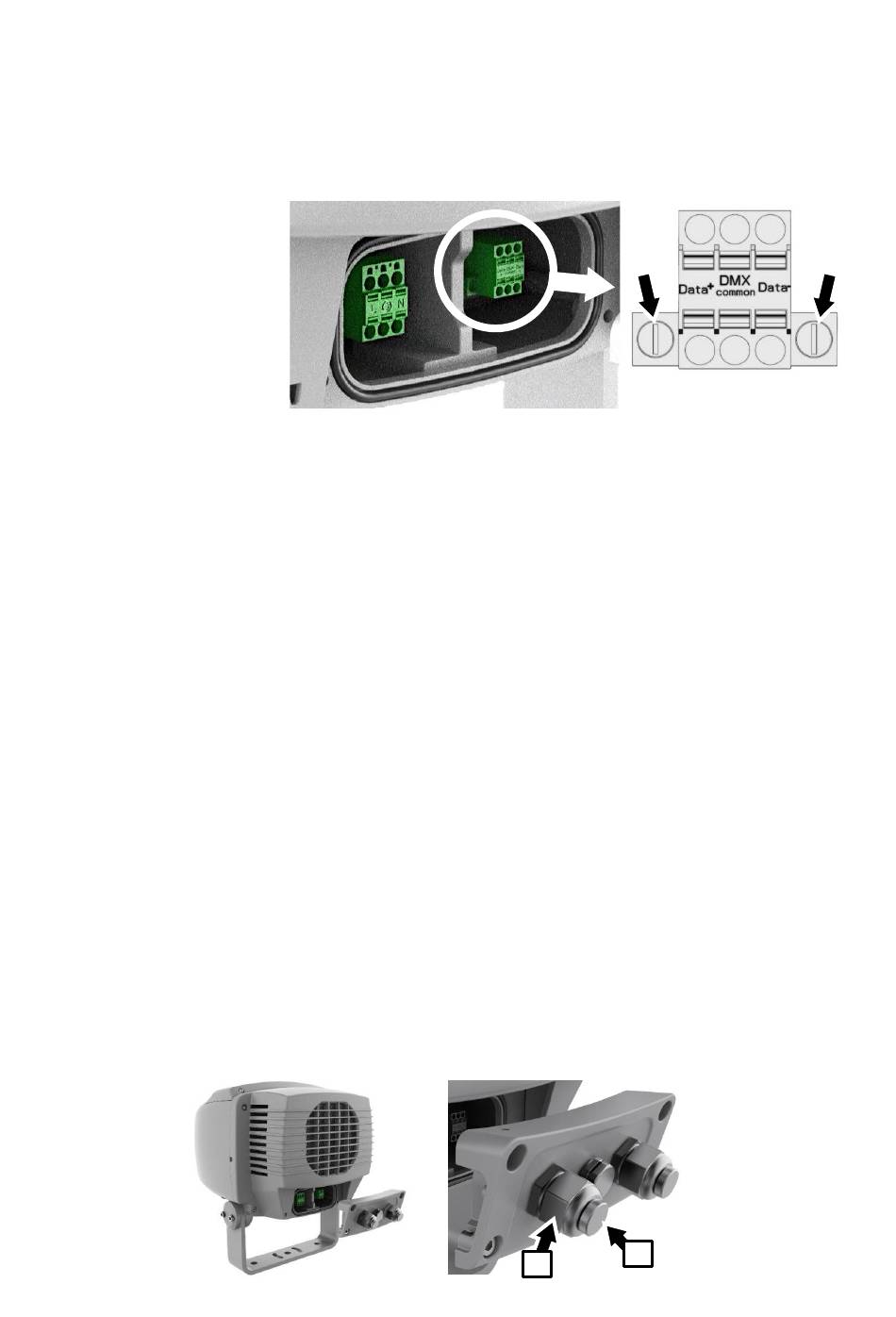

a) Voir l'illustration ci-
contre. Desserrez
les vis (indiquées
par une flèche) du
bornier de
commande
détachable et
retirez-le de son
socle à l'intérieur du
luminaire.
b) Branchez le fil positif
des données dans la borne marquée Data +.
c) Branchez le fil négatif des données dans la borne marquée Data –.
d) Branchez le fil de blindage/commun des données dans la borne marquée DMX common.
e) Réinsérez le bornier de données dans son socle et bridez-le avec ses deux vis.
5. Si vous avez terminé les connexions, réinstallez le couvercle du compartiment en vérifiant que le
joint à l'arrière du luminaire est propre, sec et en parfait état.
6. Vérifiez que tous les travaux d'installation sont terminés et effectuez les tests et les contrôles de
sécurité appropriés avant de mettre sous tension.
Connexion avec des câbles hybrides type PD
Vous pouvez connecter le luminaire à l'alimentation et à la télécommande en utilisant les queues de
câble PD disponibles chez Martin (consultez votre fournisseur Martin ou consultez la section Exterior
Projection Pro Compact du site web de Martin pour les détails de commande). Les queues de câbles
PD sont fournies avec un connecteur PD d'un côté et des fils dénudés à l'autre bout. Les câbles
utilisent le système de codage couleur des fils d'alimentation secteur de l'UE.
Préparez les câbles comme suit :
• Pour le câble PD IN, prévoyez 7 cm de fil entre le presse-étoupe et le bornier d'alimentation, et 10
cm de fil entre le presse-étoupe et le bornier de données.
• Si vous utilisez le câble PD THRU, prévoyez 10 cm de fil entre le presse-étoupe et le bornier
d'alimentation, et 7 cm de fil entre le presse-étoupe et le bornier de donnée
Connexion du secteur et de la télécommande avec un câble type PD
La queue de câble avec connecteur PD transmet à la fois le secteur et la télécommande.
Pour connecter le secteur AC et la télécommande DMX/RDM avec une queue de câble de type PD :
1. Coupez l'alimentation de l'installation.
2. Voir l'illustration ci-dessous. Desserrez les quatre vis Allen du couvercle du compartiment de
connexion à l'arrière du luminaire et retirez le couvercle. Desserrez l'écrou de compression A sur
le presse-étoupe indiqué et retirez le bouchon d'étanchéité B du presse-étoupe. Faites passer le
câble PD à travers le presse-étoupe.
48 Exterior Projection Pro Compact Safety and Installation Manual
