c) Conecte el cable blanco (sistema de EE. UU.) o el cable azul (sistema de la UE) al terminal
marcado con N (neutro).
d) Conecte el cable negro (sistema de EE. UU.) o el cable marrón (sistema de la UE) al terminal
marcado con L (activo o una fase de un sistema trifásico).
e) Vuelva a insertar el bloque de terminales de alimentación de red desmontable en su base y
fíjelo en su lugar con sus dos tornillos.
5. Continúe el trabajo de instalación conectando el cable de datos como se describe más adelante
en este capítulo o vuelva a instalar la tapa del compartimiento de conexiones, verificando que el
sello en la parte posterior del dispositivo esté limpio, seco y en perfectas condiciones.
6. Compruebe que se haya completado todo el trabajo de instalación y realice las pruebas y
comprobaciones de seguridad adecuadas antes de aplicar la alimentación.
Instalación de un enchufe de alimentación temporal
Es posible instalar un enchufe (clavija) en el cable de alimentación solo para uso temporal (por
ejemplo, para configurar un dispositivo antes de su instalación). Si decide hacerlo, instale un enchufe
con toma de tierra y sujetacables integrado, con una clasificación mínima de 277 V, 6 A. Siga las
instrucciones del fabricante del enchufe y conecte los cables del cable de alimentación como se
muestra en la siguiente tabla:
Sistema US
Sistema EU
Conexión a los datos
Se requiere un enlace de datos DMX512 para controlar el dispositivo mediante DMX y gestionarlo
mediante RDM. Si necesita asesoramiento o ayuda para planificar el enlace, su proveedor Martin
estará encantado de ayudarle.
Para conectar el dispositivo a los datos de control, debe utilizar un cable de datos compatible con
DMX512 que sea adecuado para el entorno de instalación (en lo que respecta a la resistencia a los
rayos UV, a la intemperie, a la clasificación de temperatura, etc.) y que tenga un diámetro externo de
8–12 mm.
¡Importante! Conecte el enlace de datos DMX/RDM únicamente en serie. Si divide el enlace de datos
en ramas, probablemente causará problemas de integridad de la señal.
El Exterior Projection Pro Compact utiliza el conductor común/blindado y el primer par de datos de un
cable DMX512A estándar. El segundo par de datos de un cable DMX de cinco conductores no se
utiliza.
Conecte el dispositivo a los datos de la siguiente manera:
1. Bloquee la alimentación de la instalación.

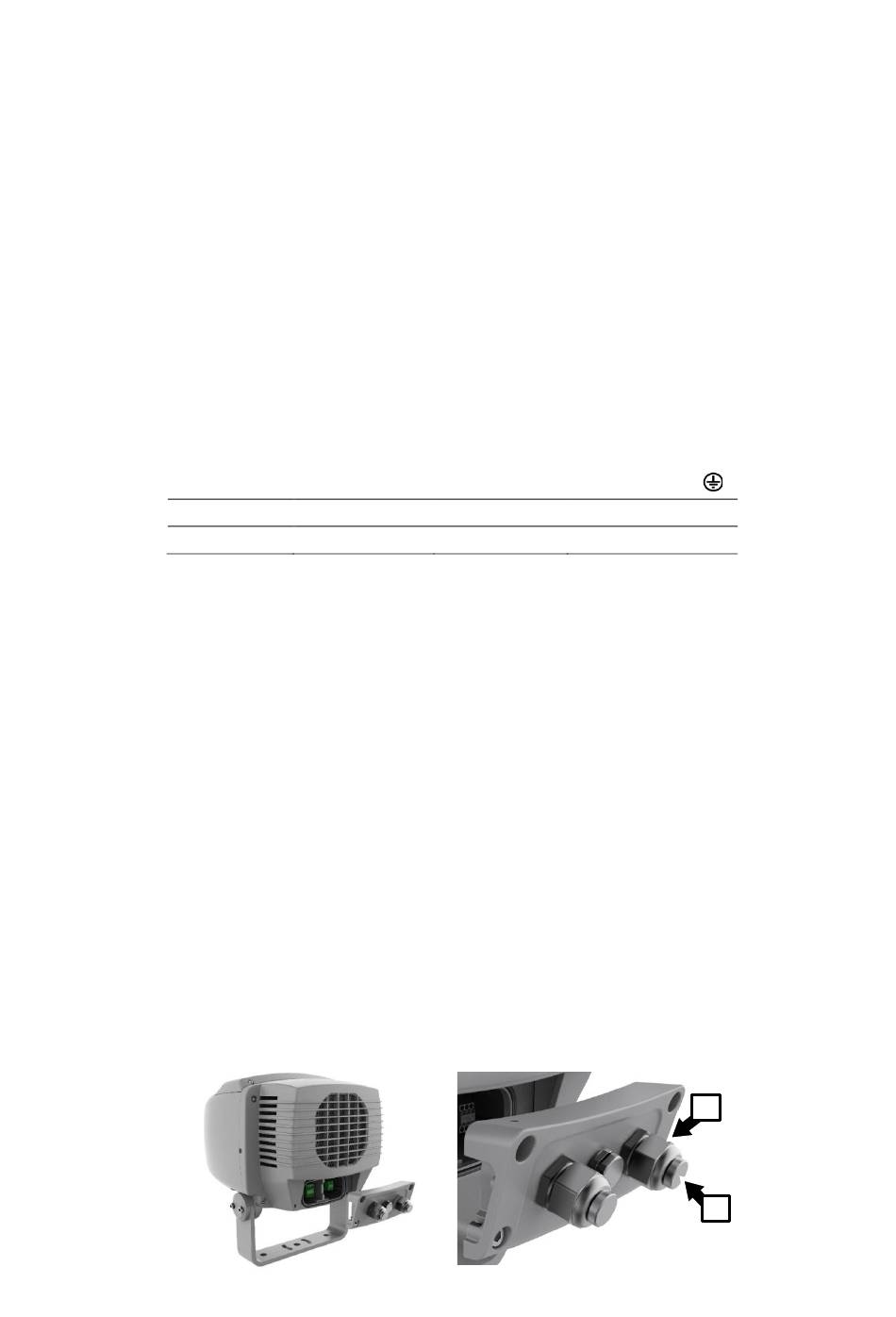

2. Vea la ilustración a continuación. Si el compartimento de conexiones no está abierto, libere los
cuatro tornillos Allen de la tapa del compartimento de conexiones, ubicada en la parte posterior
del dispositivo, y retire la tapa. Afloje la tuerca de compresión C del prensaestopas (mostrado) y
retire el tapón de sellado D del prensaestopas. Pase el cable de entrada de datos a través del
prensaestopas.
Exterior Projection Pro Compact Safety and Installation Manual
Vivo o L
Negro
Marrón
Conexiones del enchufe de alimentación
Neutro o N
Tierra, masa o
Blanco
Azul Amarillo/verde
Verde
C
D
