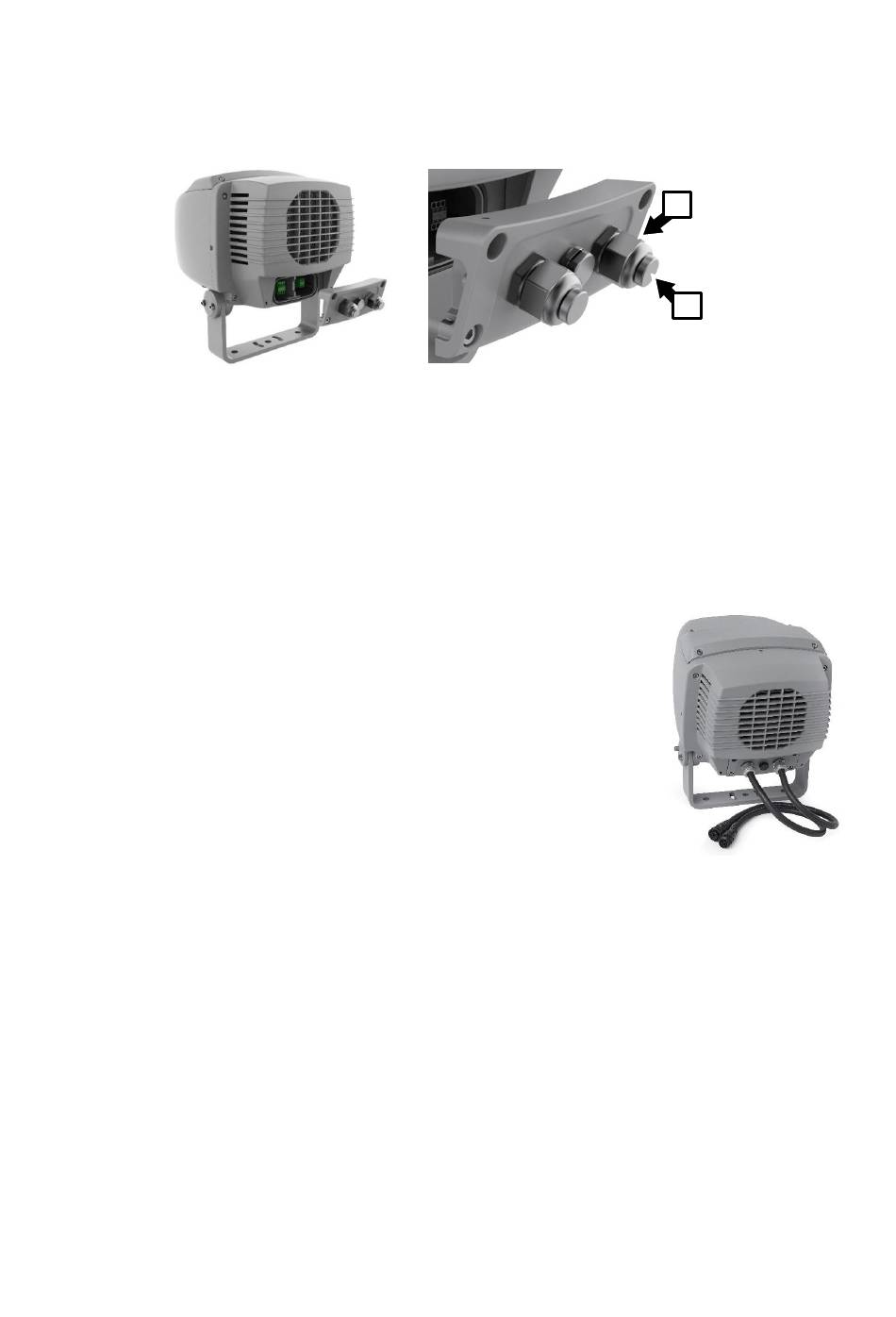

2. Siehe Abbildung unten. Falls das Gerät noch nicht geöffnet ist, lösen Sie die vier
Innensechskantschrauben auf der Rückseite des Geräts und nehmen den Deckel ab. Lösen Sie
die Überwurfmutter E der Ausgangsleitungsdurchführung und entfernen Sie den
Verschlussstopfen F. Führen Sie die PD THRU-Leitung durch die Leitungsdurchführung.
3. Entfernen Sie den Außenmantel der Leitung auf einer Länge von 10 cm. Kürzen Sie die
Datenadern auf 7 cm Länge.
4. Isolieren Sie das Ende jeder Netz- und Datenader etwa 12 mm ab. Crimpen Sie eine
Aderendhülse auf das Ende jeder Ader. Die Aderendhülsen müssen lang genug sein, um
vollständig in die Klemmen eingeführt werden zu können, ohne dass freies Metall außerhalb der
Klemmen verbleibt.
5. Befestigen Sie die Strom- und Datenleitungen der PD THRU-Leitung an den Strom- und
Datenklemmen im Anschlussraum, wie im vorherigen Abschnitt für die PD IN-Leitung
beschrieben. Befestigen Sie die Adern an den nicht verwendeten Klemmen.
6. Überwurfmutter E der Ausgangsleitungsdurchführung festziehen.
7. Bringen Sie die Abdeckung des Anschlussraums wieder an.
Vergewissern Sie sich, dass die Dichtung auf der Rückseite des Geräts
sauber, trocken und in einwandfreiem Zustand ist. Vergewissern Sie
sich, dass alle Installationsarbeiten abgeschlossen sind, und führen Sie
die entsprechenden Tests und Sicherheitsüberprüfungen durch, bevor
Sie das Gerät einschalten.
Das Gerät mit zwei installierten PD-Leitungen sollte wie auf dem Foto rechts
aussehen.
