Instalación en un truss elevado
Es posible instalar el dispositivo temporalmente en un truss o un soporte similar. Para ello, fije dos
soportes tipo pinza homologados a la horquilla de montaje con dos pernos M12 de grado 8.8, fijados
a través de los orificios B de la base de la horquilla de montaje (véase la ilustración al final de la
página) y cuelgue el dispositivo con los dos soportes tipo pinza. Instale únicamente el dispositivo
suspendido verticalmente hacia abajo. Asegure el dispositivo con un cable de seguridad como se
describe en «Fijación secundaria» en la página 64.
Evitar la corrosión galvánica
El dispositivo y el soporte de montaje están fabricados en aluminio anodizado resistente a la
corrosión. Evite montar el dispositivo en contacto directo con otros tipos de metal, ya que esto puede
causar corrosión galvánica. Cuando lo fije a un metal que no sea aluminio:
• Utilice un material aislante eléctrico (como goma o plástico) o un revestimiento entre el soporte de
montaje y el otro metal.
• Utilice un revestimiento no conductor en las sujeciones (tornillos, pernos, arandelas, etc.) donde
entren en contacto con el soporte de montaje..
Sujeciones
El tipo de fijación utilizado dependerá de la instalación, pero utilice al menos tres fijaciones de alta
resistencia y resistentes a la corrosión, adecuadas para el entorno de instalación y la aplicación.
Recomendamos que todas las fijaciones sean de acero inoxidable grado A4-70 según la norma ISO
3506 o de acero grado 8.8 según la norma ISO 898-1, o superiores.
Coloque arandelas entre la cabeza de cada sujeción y la base de la horquilla. Si usa tuercas, utilice
solo las autoblocantes e instale las arandelas debajo de ellas.
Anclaje a una superficie o estructura
La horquilla de base de montaje del dispositivo debe estar firmemente anclada a una superficie plana
en una pared, pedestal, viga estructural u otro soporte adecuado. La base permite orientar e inclinar
manualmente el dispositivo para ajustar la dirección del haz.
Para anclar el dispositivo a una superficie:
1. Vea la ilustración en la página siguiente. Fije un perno de eje de 12 mm de diámetro a la
superficie a través del orificio central A de la horquilla de montaje.
2. Fije dos pernos con un diámetro de eje de 8 mm a la superficie, pasando cada perno por cada
ranura curva C para anclar el dispositivo. Esto proporcionará un ajuste horizontal de
aproximadamente 90°.
3. Ajuste el ángulo de giro del dispositivo (orientación lateral del haz) como se describe más
adelante en este capítulo. El ajuste del ángulo de giro se realiza mejor con el dispositivo
conectado a la corriente eléctrica para que la proyección sea visible. Una vez que el ángulo de
giro esté correcto, fije dos pernos de 12 mm de diámetro de eje a la superficie, pasando cada
perno por los orificios B. Una vez instalados los pernos en los orificios B, ya no es posible ajustar
el ángulo de giro.
Exterior Projection Pro Compact Safety and Installation Manual

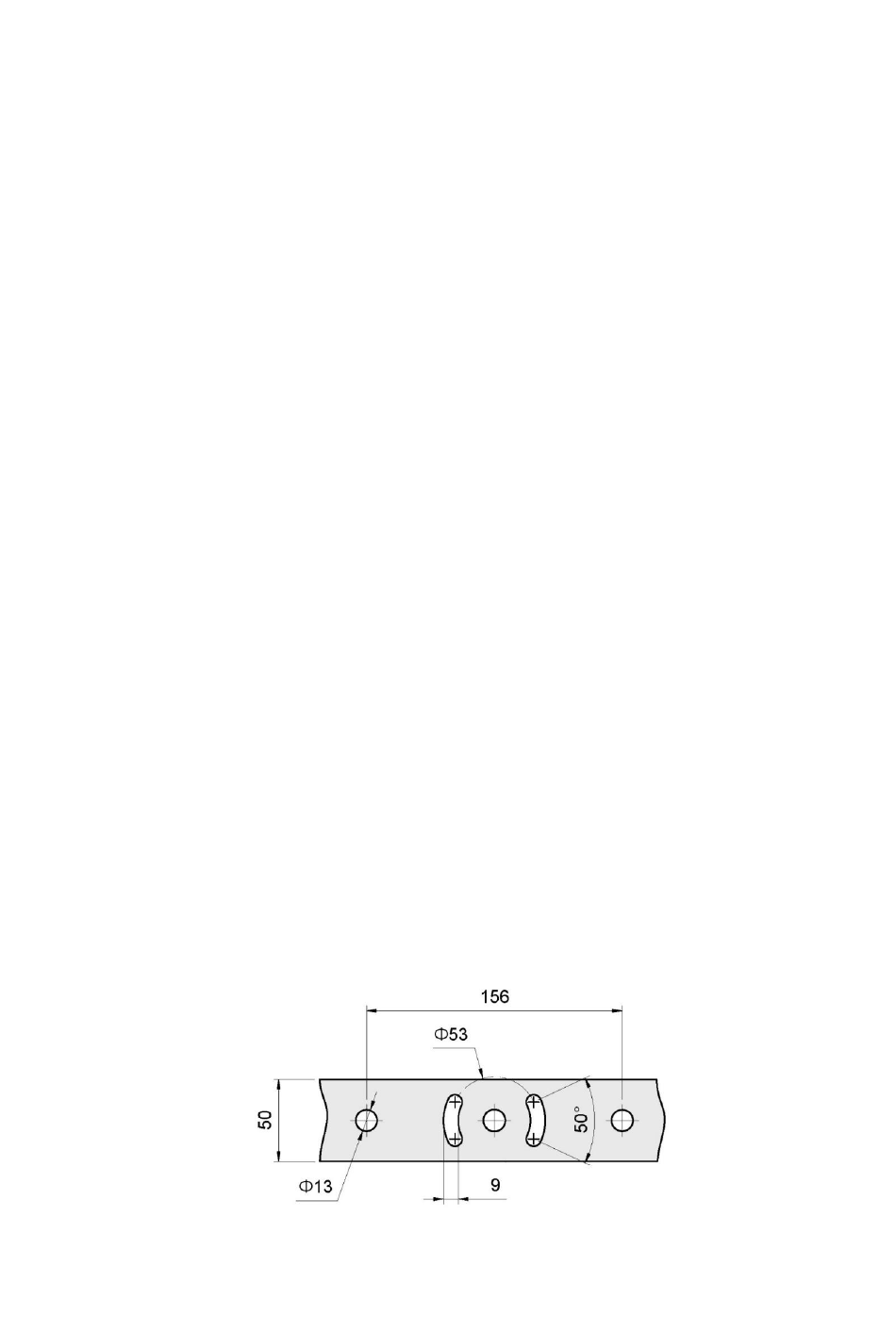

A
B
C C
Montaje de la horquilla de base
B
