Le bornier d'alimentation dispose de deux jeux de trois bornes. Utilisez un jeu de bornes pour
l'alimentation (IN) et un autre jeu pour la recopie d'alimentation (THRU). Peu importe le jeu que vous
utilisez pour l'alimentation et la recopie.
De même, le bornier de commande dispose de deux jeux de trois bornes. Utilisez un jeu pour la
réception des commandes (IN) et un autre jeu pour la recopie des commandes (THRU). Peu importe
le jeu que vous utilisez pour l'entrée et la recopie.
Si vous relayez des commandes vers le luminaire suivant dans une cascade d'appareils avec une
boîte de raccordement externe, vous n'avez pas besoin d'effectuer la connexion de recopie des
commandes à l'intérieur du luminaire.

Options d'agencements de l'installation

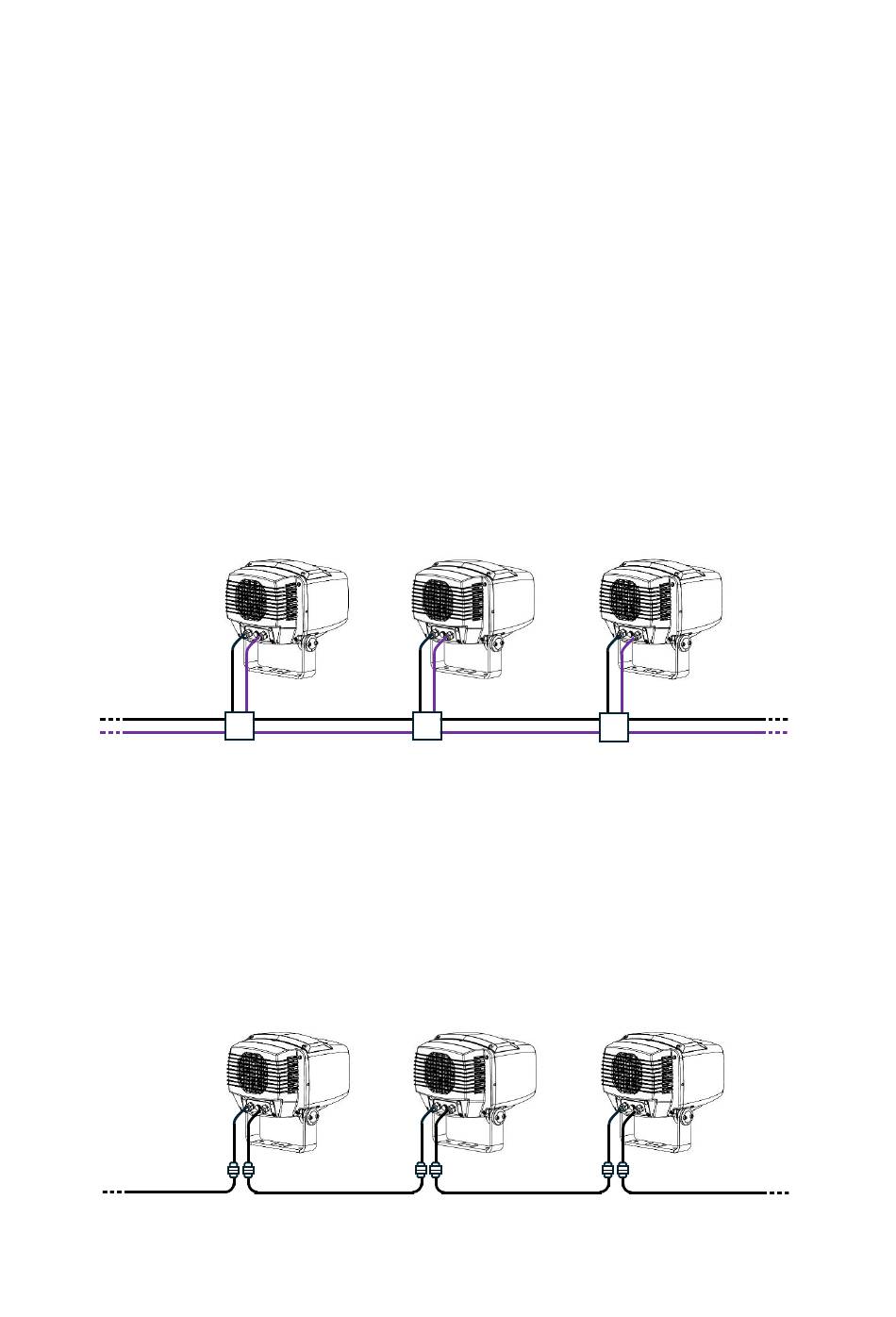

Deux modes d'agencement sont possibles pour l'installation des Exterior Projection Pro Compact et
leur raccordement au secteur et à la télécommande :
1. Câblage secteur et commande séparés
Dans cette configuration, la connexion des luminaires au secteur et à la télécommande DMX/RDM est
réalisée par des câbles d'alimentation et de commande distincts. Chaque câble passe à travers son
propre presse-étoupe à l'arrière du luminaire. Si vous devez connecter les luminaires en cascade
(daisy-chain) pour l'alimentation et les données, vous devez diviser les lignes d'alimentation et de
commande à l'intérieur de boîtes de raccordement, comme illustré ci-dessous (vous pouvez bien sûr
aussi utiliser des boîtes de jonction séparées pour l'alimentation et pour les données) :
Secteur
Secteur
Commandes
Boîte de
raccordement
Pour plus de détail sur ce type d'agencement, consultez la section 'Connexion avec des câbles
d'alimentation et de données séparés' en page 46.
2. Connexion à l'aide de câbles hybrides (secteur et commande) de type Martin PD
Dans cette configuration, la connexion des luminaires est réalisée avec seule ligne hybride (combinant
alimentation et commandes) via deux câbles, un pour l'entrée et l'autre pour la recopie de
l'alimentation et des commandes. Tous les câbles et connecteurs sont de type PD, disponibles chez
Martin. Les connecteurs PD sont classés IP67. Chaque câble passe à travers son propre presse-
étoupe à l'arrière du luminaire. Les câbles PD sont connectés à une ligne hybride (alimentation et
commande) à l'aide de connecteurs pour câble PD, comme indiqué ci-dessous :
Queue de
câble
Cable PD
Ligne hybride
Exterior Projection Pro Compact Safety and Installation Manual
Secteur
Commandes
Boîte de
raccordement
Connecteur type PD
Secteur
Commandes
Boîte de
raccordement
Commandes
Secteur
Commandes
