Connexion d'un câble de type PD en recopie
Pour installer un câble PD de recopie pour propager l'alimentation et la télécommande à l'appareil
suivant dans une cascade :
1. Vérifiez que l'alimentation est coupée et qu'elle ne peut pas être rétablie.

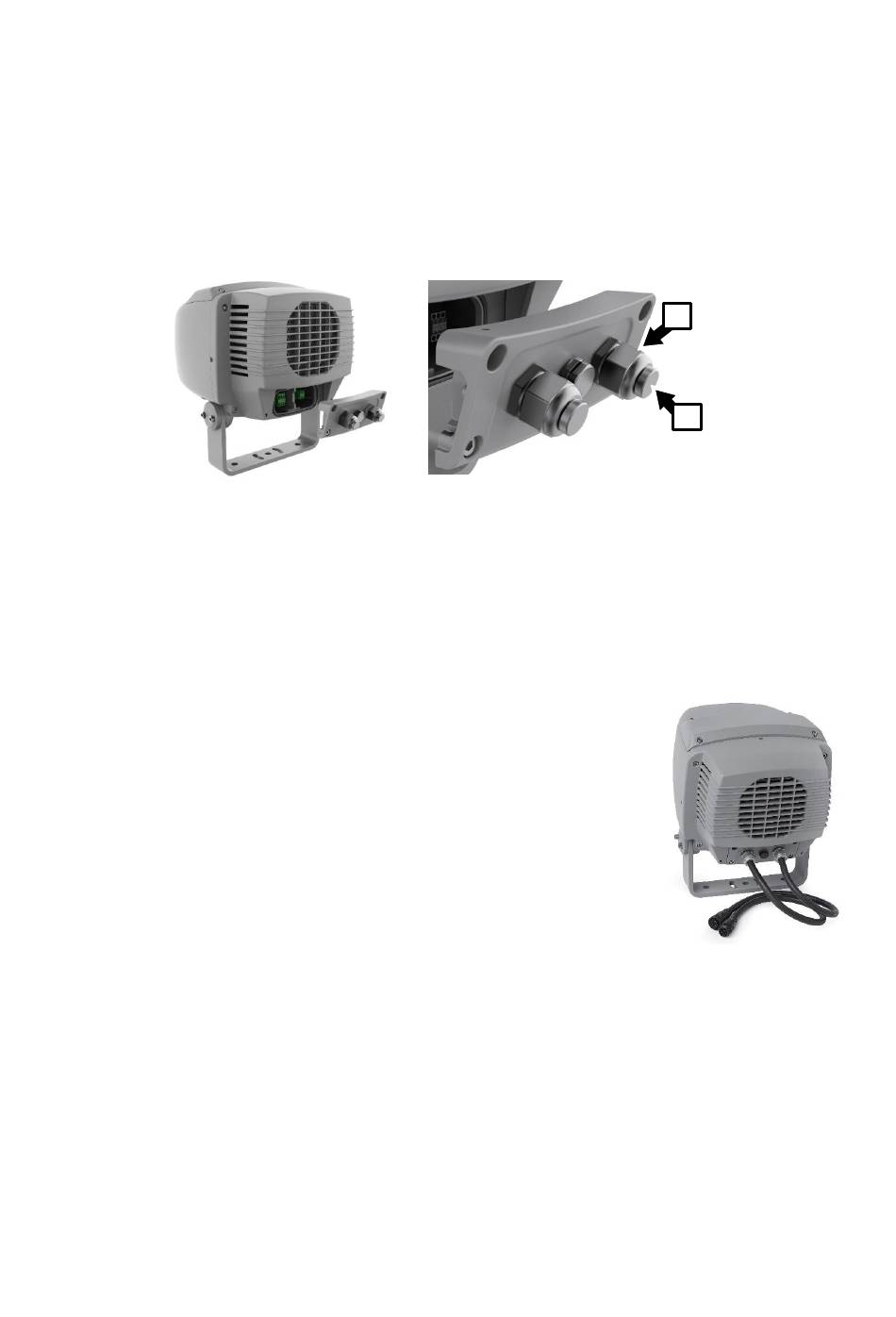

2. Voir l'illustration ci-dessous. Si l'appareil n'est pas ouvert, desserrez les quatre vis Allen du
couvercle du compartiment de connexion à l'arrière du luminaire et retirez le couvercle. Desserrez
l'écrou de compression E sur le presse-étoupe indiqué et retirez le bouchon d'étanchéité F du
presse-étoupe. Faites passer le câble PD à travers le presse-étoupe.
3. Dégainez 10 cm de gaine extérieure. Ajustez la longueur des fils de façon à avoir au moins 7 cm
de fil d'alimentation et 10 cm de fils de télécommande.
4. Dénudez environ 12 mm d'isolant de chacun des fils d'alimentation et de télécommande. Sertissez
un embout de câblage à l'extrémité de chaque fil. Les embouts doivent être suffisamment longs
pour passer entièrement dans les bornes, mais aucun métal ne doit être exposé à l'extérieur des
bornes.
5. Connectez les fils d'alimentation et de commande du câble PD aux borniers comme pour le câble
d'entrée mais en utilisant les borniers laissés vides.
6. Serrez l'écrou de compression E du presse-étoupe de recopie.
7. Réinstallez le couvercle du compartiment de connexion, en vérifiant que
le joint à l'arrière du luminaire est propre, sec et en parfait état. Vérifiez
que tous les travaux d'installation sont terminés et effectuez les tests et
les contrôles de sécurité appropriés avant de mettre sous tension.
L'appareil équipé de ses deux queues de câble doit ressembler à la photo ci-
contre.
50 Exterior Projection Pro Compact Safety and Installation Manual
E
F
