4. Schließen Sie die Adern der Datenleitung wie folgt an die Datenklemmen an.

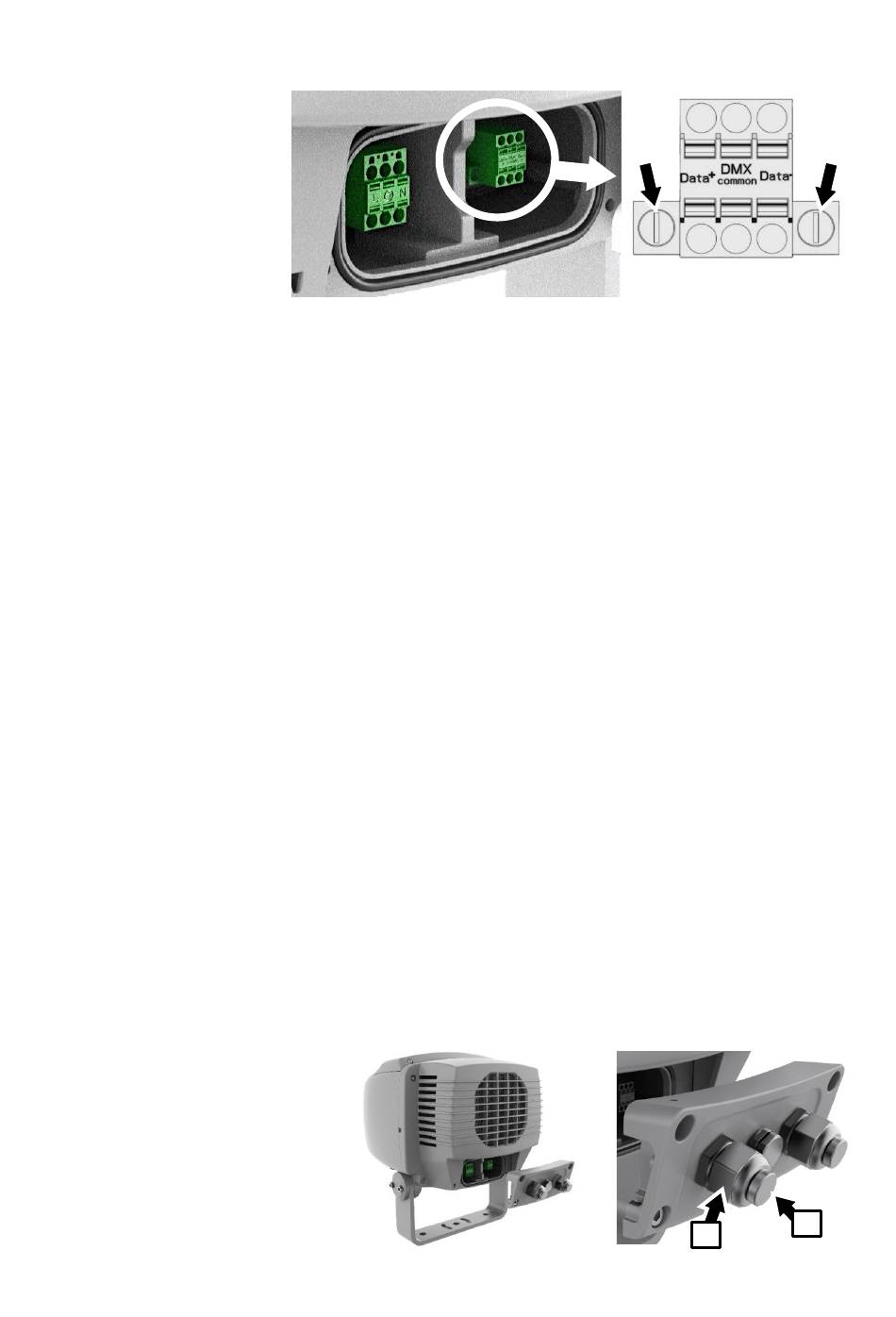

a) Siehe Abbildung
rechts. Lösen Sie
die Schrauben
(Pfeil) in der
abnehmbaren
Datenklemme und
nehmen Sie sie
aus ihrem Sockel
im Inneren des
Geräts.
b) Befestigen Sie die
positive Ader an der mit Data + gekennzeichneten Klemme.
c) Befestigen Sie die negative Ader an der mit Data - gekennzeichneten Klemme.
d) Befestigen Sie die Abschirmung / die gemeinsame Ader an der mit DMX Common
gekennzeichneten Klemme.
e) Setzen Sie die abnehmbare Datenklemmenleiste wieder in ihren Sockel ein und befestigen
Sie sie mit den beiden Schrauben.
5. Wenn Sie mit den Anschlüssen fertig sind, bringen Sie die Abdeckung des Anschlussfachs wieder
an. Prüfen Sie, ob die Dichtung auf der Rückseite des Geräts sauber, trocken und in
einwandfreiem Zustand ist.
6. Vergewissern Sie sich, dass alle Installationsarbeiten abgeschlossen sind, und führen Sie vor dem
Einschalten der Stromversorgung entsprechende Tests und Sicherheitsüberprüfungen durch.
Anschluss über Hybridleitungen vom Typ PD
Sie können das Gerät mit Hilfe der bei Martin erhältlichen PD-Leitung mit Strom und Daten versorgen
(wenden Sie sich an Ihren Martin-Lieferanten oder besuchen Sie den Exterior Projection Pro
Compact-Bereich auf der Martin-Website für Bestellinformationen). Die PD-Leitungen werden mit
einem PD-Steckverbinder an einem Ende und blanken Enden am anderen Ende geliefert. Die
Leitungsenden verwenden das EU-Netzleitungs-Farbkodierungssystem.
Bereiten Sie die Leitungen wie folgt vor:
• Für die PD IN-Leitung, 7 cm Aderlänge von der Eingangsleitungsdurchführung zur
Netzanschlussklemme und 10 cm Aderlänge von der Eingangsleitungsdurchführung zur
Datenanschlussklemme vorsehen.
• Für die PD THRU-Leitung, falls verwendet, 10 cm Aderlänge von der
Ausgangsleitungsdurchführung zur Netzanschlussklemme und 7 cm Aderlänge von der
Ausgangsleitungsdurchführung zur Datenanschlussklemme vorsehen.
Anschließen einer IN PD-Leitung für Strom und Daten
Das Leitungsende mit dem PD-Steckverbinder ist für die Verwendung als Strom- und Dateneingang
vorgesehen.
Anschluss an die Stromquelle und die DMX / RDM-Daten über das PD-Eingangsleitung:
1. Sperren Sie die
Stromversorgung der Anlage.
2. Siehe Abbildung rechts. Lösen
Sie die vier
Innensechskantschrauben auf
der Rückseite des Geräts und
nehmen Sie die Abdeckung ab.
Lösen Sie die Überwurfmutter A
der Eingangsleitungs-
durchführung und entfernen Sie
Exterior Projection Pro Compact Safety and Installation Manual
B
A
59
