Anschluss über separate Strom- und Datenleitungen

Anschluss der Stromversorgung

Für den Anschluss des Geräts an die Stromquelle müssen Sie eine korrekt dimensionierte Leitung
verwenden, die für die Installationsumgebung geeignet ist (UV-Beständigkeit, Witterungsbeständigkeit,
Temperaturklasse usw.) und einen Außendurchmesser von 8-12 mm hat.
Anschluss an die Wechselstromquelle in einem einphasigen System oder über eine Phase eines
dreiphasigen Vierleitersystems:
1. Sperren Sie die Stromversorgung der Anlage.
2. Entfernen Sie den Außenmantel der Netzleitung auf einer Länge von ca. 50 mm. Isolieren Sie die
drei Adern der Leitung auf einer Länge von etwa 12 mm ab. Crimpen Sie eine Aderendhülse auf
das Ende jeder Ader. Die Aderendhülsen müssen lang genug sein, um vollständig in die Klemmen
eingeführt werden zu können, es darf jedoch kein freies Metall außerhalb der Klemmen vorhanden
sein.

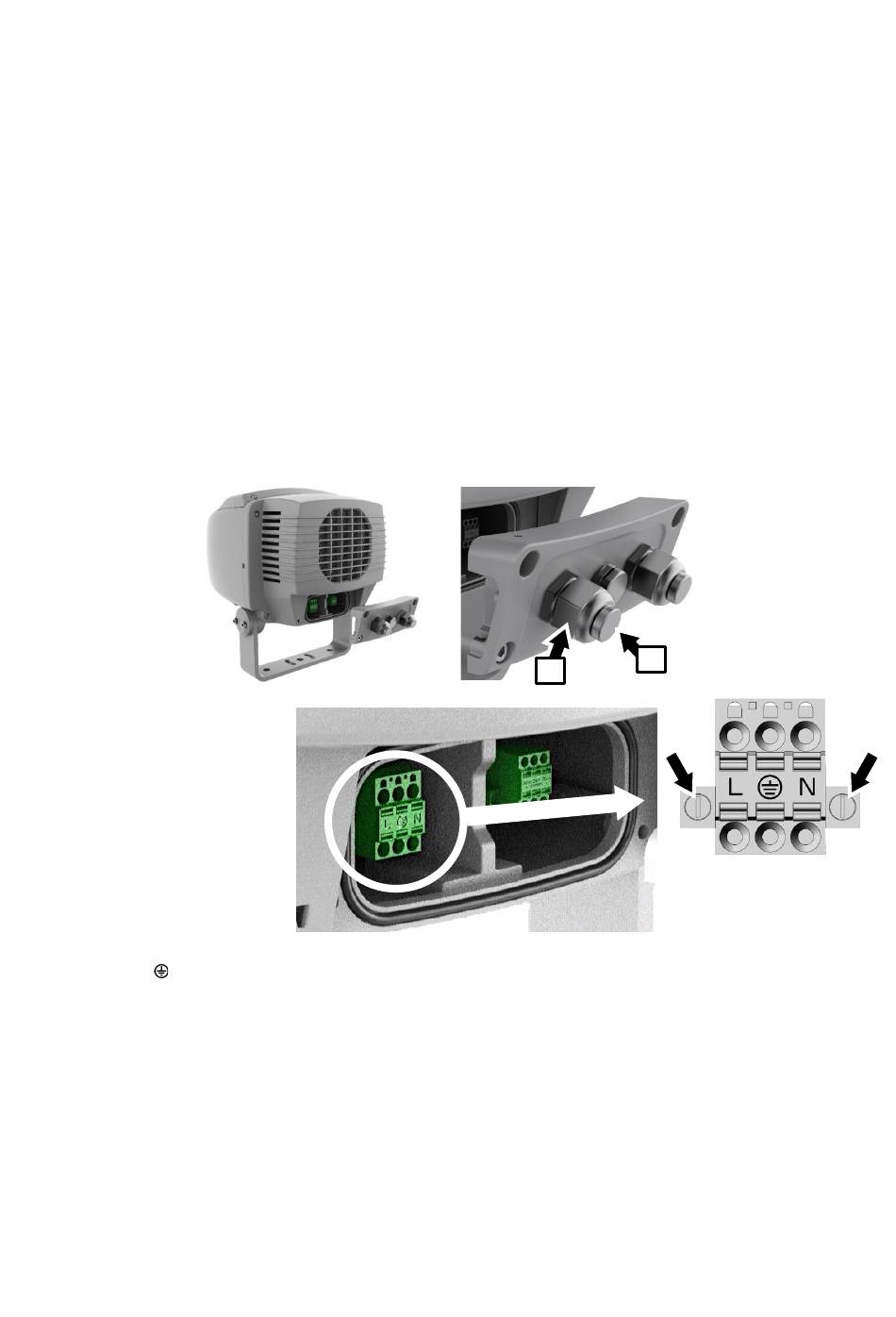

3. Siehe Abbildung unten. Lösen Sie die vier Innensechskantschrauben auf der Rückseite des
Geräts. Nehmen Sie die Abdeckung ab. Lösen Sie die Überwurfmutter A der
Leitungsdurchführung und entfernen Sie den Verschlussstopfen B. Führen Sie die Netzleitung
durch die Leitungsdurchführung.
4. Siehe Abbildung rechts:
a) Lösen Sie die
beiden Schrauben
(Pfeil) der
abnehmbaren
Netzanschluss-
klemme und
nehmen Sie die
Klemme aus ihrem
Sockel im Inneren
des Geräts.
b) Befestigen Sie die grüne Ader (US-System) oder die gelb / grüne Ader (EU-System) an der
mit (Erde) gekennzeichneten Klemme.
c) Befestigen Sie die weiße Ader (US-System) oder die blaue Ader (EU-System) an der mit N
(Nullleiter) gekennzeichneten Klemme.
d) Befestigen Sie die schwarze Ader (US-System) oder die braune Ader (EU-System) an der mit
L gekennzeichneten Klemme (stromführend oder eine Phase eines Dreiphasensystems).
e) Setzen Sie die abnehmbare Netzanschlussklemme wieder in ihren Sockel ein und befestigen
Sie sie mit den beiden Schrauben.
5. Fahren Sie entweder mit der Installation fort, indem Sie die Datenleitung anschließen, wie später
in diesem Abschnitt beschrieben, oder bringen Sie die Abdeckung des Anschlussfachs wieder an.
Prüfen Sie, ob die Dichtung auf der Rückseite des Geräts sauber, trocken und in einwandfreiem
Zustand ist.
Exterior Projection Pro Compact Safety and Installation Manual
B
A
57
