Elingue de sécurité
Si une fixation secondaire est requise pour des raisons de sécurité (dans les lieux de divertissement, à
bord des navires ou dans les installations temporaires, par exemple), vous devez installer un support
d'élingue de sécurité, disponible auprès de Martin, en commandant la référence P/N MAR-90590050,
puis installer un câble de sécurité approuvé pour le poids de l'appareil en l'amarrant à ce support :

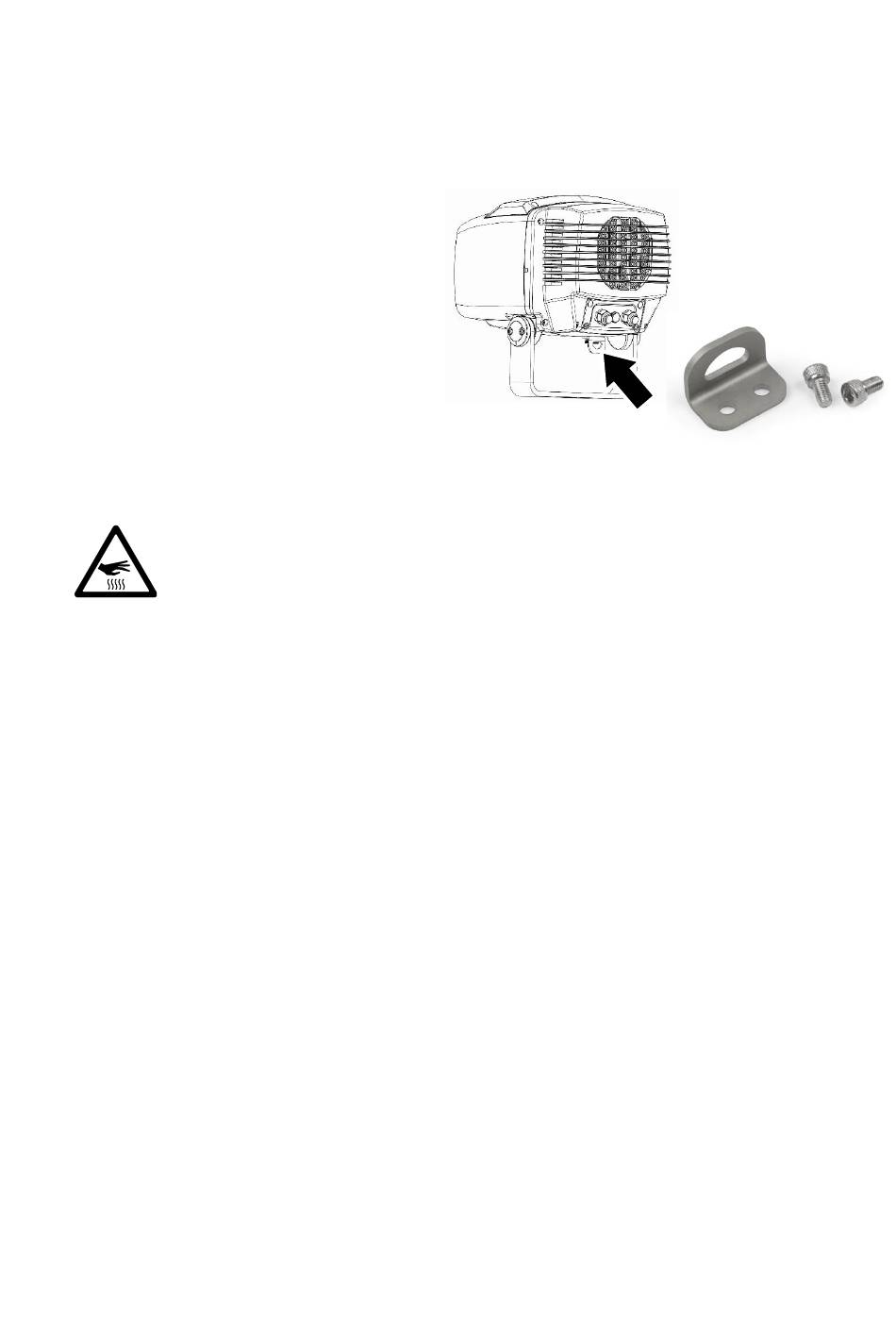

1. Voir illustration ci-contre. Installez le support
d'élingue de sécurité au bas de l'appareil
(voir ci-contre) avec les vis Torx.
2. Passez une élingue homologuée pour le
poids de l'appareil dans le trou réservé à
cet effet. Attachez cette élingue à un point
de sécurité qui retiendra l'appareil si la
fixation primaire cède. Gardez l'élingue la
plus courte possible sans qu'elle soit
tendue (en la bouclant autant de fois que
nécessaire autour du point de sécurité par
exemple). Vérifiez qu'en cas de rupture de
la fixation primaire, l'appareil ne pourra pas
tomber sur une distance importante avant que l'élingue ne le prenne en charge.
Réglage de l'appareil (horizontal et vertical)
Attention ! L'appareil peut devenir très chaud. Portez des gants anti-chaleur si
vous devez régler l'appareil lorsqu'il est allumé (ou s'il vient juste d'être
éteint).
Le réglage est plus simple à réaliser avec l'appareil sous tension et avec une luminosité ambiante
faible, pour que la projection soit nettement visible.
Pour régler la projection de l'appareil :
1. Notez la limite d'inclinaison à 70° en conditions humides donnée dans la section 'Installation de
l'appareilMounting the fixture' en page 40.
2. Si possible, engagez un gobo avec un motif fin et net.
3. Portez des gants anti-chaleur.
4. Lisez la section 'Ancrage sur une surface ou une structureAnchoring to a surface or structure' en
page 41. Desserrez légèrement les fixations du trou A et des rainures C pour libérer le mouvement
horizontal de l'appareil.
5. Voir ci-contre. Dévissez les blocages de tilt avec une clé Allen des deux côtés de la lyre jusqu'à ce
que l'appareil soit libre de mouvement vertical.
6. Réglez la projection de l'appareil verticalement et horizontalement.
7. Avec un tournevis dynamométrique, serrez les blocages de tilt à un couple de 9 à 10 Nm.
8. Dans la base de la lyre, serrez les boulons du trou A et des rainures C. Installez les boulons des
trous B. Vérifiez que l'appareil est fermement maintenu et supportera toute condition de vent ou
météorologique.
