Raccordement au secteur et à la télécommande
L'Exterior Projection Pro Compact accepte les tensions alternatives 100 - 240 V nominales ou 277 V
sous 50 ou 60 Hz. Ne connectez pas le bloc d'alimentation sur une ligne secteur hors de ces valeurs
de tension ou de fréquence.
Vous pouvez raccorder l'Exterior Projection Pro Compact à l'un des réseaux de distribution suivants :
• Monophasé (phase, terre, neutre).
• Triphasé tétra polaire (3 phases, neutre, terre), 1 appareil par phase.
N'essayez pas de raccorder l'appareil à un système triphasé tripolaire (3 phases, terre, sans neutre).
L'appareil n'a pas d'interrupteur. La mise sous tension s'effectue dès le raccordement au secteur.
Installez un moyen de coupure permettant d'éteindre et de déconnecter les appareils; gardez-le
aisément accessible et à proximité des appareils.
N'utilisez pas de systèmes de gradateur externes pour fournir l'alimentation au système. Cela pourrait
endommager le produit et la garantie serait annulée.
Utilisation des borniers d'alimentation et de
commande

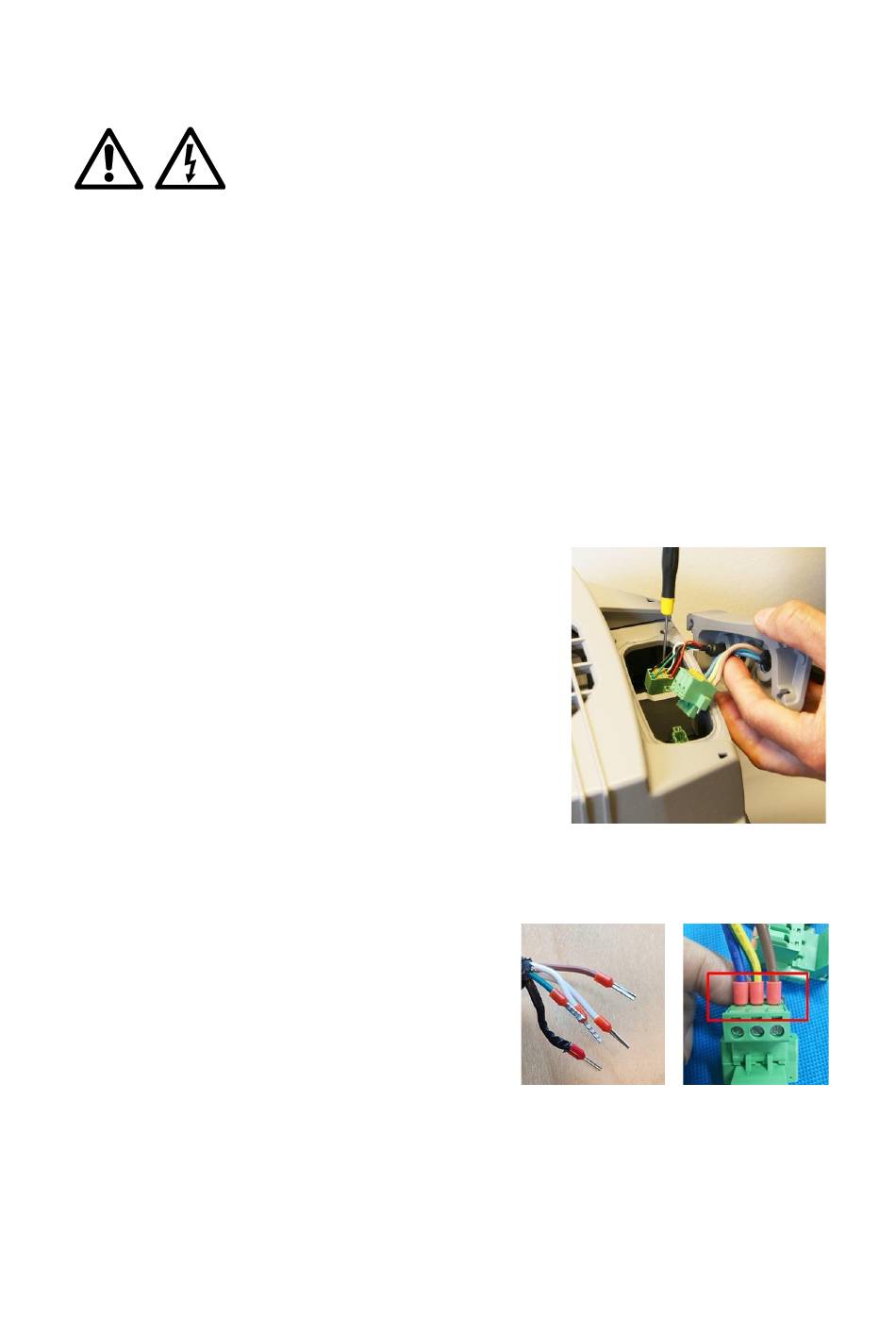

Voir la photo ci-contre. Le projecteur extérieur Pro Compact
possède des borniers en deux parties à l'intérieur du carter pour
effectuer la connexion de l'alimentation et de la télécommande.
Les borniers sont constitués de deux parties : un socle fixe et un
bornier détachable.
• Le socle fixe reste à l'intérieur du luminaire.
• Le bornier détachable peut être dévissé et retiré de sa base
pour un accès pratique lors du raccordement des fils. Une
fois les fils raccordés, reconnectez le bornier détachable sur
son socle et fixez-le à l'aide de ses deux vis. Le bornier
détachable ne peut être branché sur son socle que dans une
seule orientation (conception poka-yoke).
Les bornes sont de type à ressort, à serrage automatique.
Pour connecter les fils dans les bornes :
1. Dénudez environ 50 mm de la gaine extérieure du
câble d'alimentation ou de commande afin de libérer
les fils à l'intérieur du câble.
2. Dénudez environ 12 mm d'isolant de chaque fil, puis
sertissez un embout de câblage isolé à l'extrémité de
chaque fil. Voir les photos ci-contre. Les embouts
doivent être suffisamment longs pour passer
entièrement dans les bornes, mais aucun métal nu ne
doit être visible à l'extérieur des bornes.
3. Enfoncez fermement l'embout de chaque fil dans la borne correspondante du bornier détachable,
en suivant les instructions de ce chapitre. Tirez sur le fil pour vérifier qu'il est bien maintenu dans
la borne. Si vous devez retirer un fil d'une borne, insérez un petit tournevis plat dans le trou situé à
l'avant de la borne et appuyez sur le ressort intérieur pour libérer le fil.
44 Exterior Projection Pro Compact Safety and Installation Manual
Lisez la section 'Précautions d'emploi' en page 9 avant de connecter
l'appareil au secteur. Consignez toute l'alimentation du système
avant de procéder à son câblage et à son raccordement.
