LI 16I-TUR

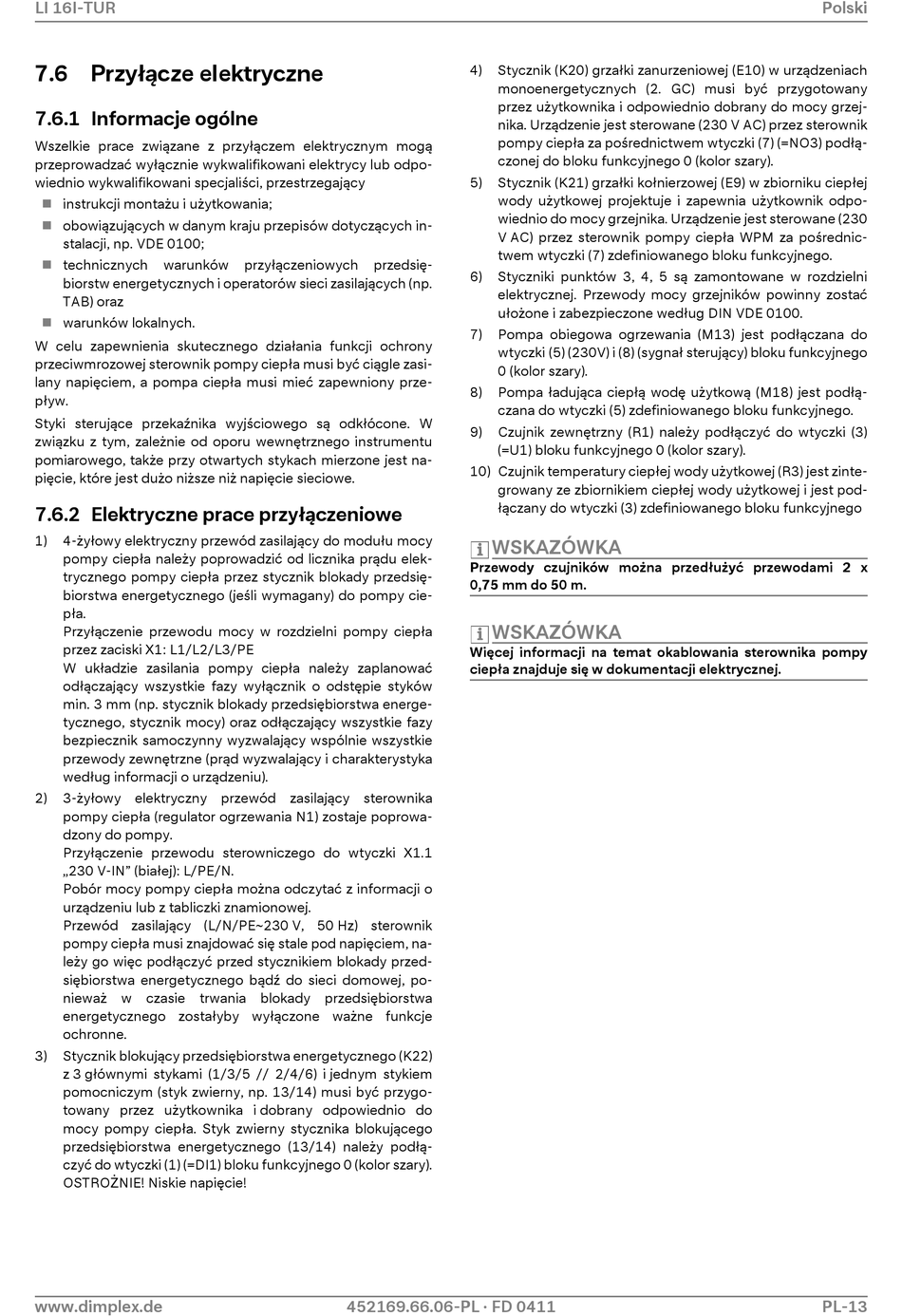

7.6 Przyłącze elektryczne
7.6.1 Informacje ogólne
Wszelkie prace związane z przyłączem elektrycznym mogą
przeprowadzać wyłącznie wykwalifikowani elektrycy lub odpo-
wiednio wykwalifikowani specjaliści, przestrzegający
instrukcji montażu i użytkowania;
obowiązujących w danym kraju przepisów dotyczących in-
stalacji, np. VDE 0100;
technicznych
warunków
biorstw energetycznych i operatorów sieci zasilających (np.
TAB) oraz
warunków lokalnych.
W celu zapewnienia skutecznego działania funkcji ochrony
przeciwmrozowej sterownik pompy ciepła musi być ciągle zasi-
lany napięciem, a pompa ciepła musi mieć zapewniony prze-
pływ.
Styki sterujące przekaźnika wyjściowego są odkłócone. W
związku z tym, zależnie od oporu wewnętrznego instrumentu
pomiarowego, także przy otwartych stykach mierzone jest na-
pięcie, które jest dużo niższe niż napięcie sieciowe.
7.6.2 Elektryczne prace przyłączeniowe
1)
4-żyłowy elektryczny przewód zasilający do modułu mocy
pompy ciepła należy poprowadzić od licznika prądu elek-
trycznego pompy ciepła przez stycznik blokady przedsię-
biorstwa energetycznego (jeśli wymagany) do pompy cie-
pła.
Przyłączenie przewodu mocy w rozdzielni pompy ciepła
przez zaciski X1: L1/L2/L3/PE
W układzie zasilania pompy ciepła należy zaplanować
odłączający wszystkie fazy wyłącznik o odstępie styków
min. 3 mm (np. stycznik blokady przedsiębiorstwa energe-
tycznego, stycznik mocy) oraz odłączający wszystkie fazy
bezpiecznik samoczynny wyzwalający wspólnie wszystkie
przewody zewnętrzne (prąd wyzwalający i charakterystyka
według informacji o urządzeniu).
2)
3-żyłowy elektryczny przewód zasilający sterownika
pompy ciepła (regulator ogrzewania N1) zostaje poprowa-
dzony do pompy.
Przyłączenie przewodu sterowniczego do wtyczki X1.1
„230 V-IN" (białej): L/PE/N.
Pobór mocy pompy ciepła można odczytać z informacji o
urządzeniu lub z tabliczki znamionowej.
Przewód zasilający (L/N/PE~230 V, 50 Hz) sterownik
pompy ciepła musi znajdować się stale pod napięciem, na-
leży go więc podłączyć przed stycznikiem blokady przed-
siębiorstwa energetycznego bądź do sieci domowej, po-
nieważ w czasie trwania blokady przedsiębiorstwa
energetycznego zostałyby wyłączone ważne funkcje
ochronne.
3)
Stycznik blokujący przedsiębiorstwa energetycznego (K22)
z 3 głównymi stykami (1/3/5 // 2/4/6) i jednym stykiem
pomocniczym (styk zwierny, np. 13/14) musi być przygo-
towany przez użytkownika i dobrany odpowiednio do
mocy pompy ciepła. Styk zwierny stycznika blokującego
przedsiębiorstwa energetycznego (13/14) należy podłą-
czyć do wtyczki (1) (=DI1) bloku funkcyjnego 0 (kolor szary).
OSTROŻNIE! Niskie napięcie!
www.dimplex.de
przyłączeniowych
przedsię-
452169.66.06-PL · FD 0411
4)
Stycznik (K20) grzałki zanurzeniowej (E10) w urządzeniach
monoenergetycznych (2. GC) musi być przygotowany
przez użytkownika i odpowiednio dobrany do mocy grzej-
nika. Urządzenie jest sterowane (230 V AC) przez sterownik
pompy ciepła za pośrednictwem wtyczki (7) (=NO3) podłą-
czonej do bloku funkcyjnego 0 (kolor szary).
5)
Stycznik (K21) grzałki kołnierzowej (E9) w zbiorniku ciepłej
wody użytkowej projektuje i zapewnia użytkownik odpo-
wiednio do mocy grzejnika. Urządzenie jest sterowane (230
V AC) przez sterownik pompy ciepła WPM za pośrednic-
twem wtyczki (7) zdefiniowanego bloku funkcyjnego.
6)
Styczniki punktów 3, 4, 5 są zamontowane w rozdzielni
elektrycznej. Przewody mocy grzejników powinny zostać
ułożone i zabezpieczone według DIN VDE 0100.
7)
Pompa obiegowa ogrzewania (M13) jest podłączana do
wtyczki (5) (230V) i (8) (sygnał sterujący) bloku funkcyjnego
0 (kolor szary).
8)
Pompa ładująca ciepłą wodę użytkową (M18) jest podłą-
czana do wtyczki (5) zdefiniowanego bloku funkcyjnego.
9)
Czujnik zewnętrzny (R1) należy podłączyć do wtyczki (3)
(=U1) bloku funkcyjnego 0 (kolor szary).
10) Czujnik temperatury ciepłej wody użytkowej (R3) jest zinte-
growany ze zbiornikiem ciepłej wody użytkowej i jest pod-
łączany do wtyczki (3) zdefiniowanego bloku funkcyjnego
WSKAZÓWKA
Przewody czujników można przedłużyć przewodami 2 x
0,75 mm do 50 m.
WSKAZÓWKA
Więcej informacji na temat okablowania sterownika pompy
ciepła znajduje się w dokumentacji elektrycznej.
Polski
PL-13
