Dimplex Comfort 091HOIAOC6 Handbuch
Vorschau ausblenden
Andere Handbücher für Comfort 091HOIAOC6:
- Montage- und gebrauchanweisung (36 Seiten)
Verwandte Anleitungen für Dimplex Comfort 091HOIAOC6
Inhaltszusammenfassung für Dimplex Comfort 091HOIAOC6

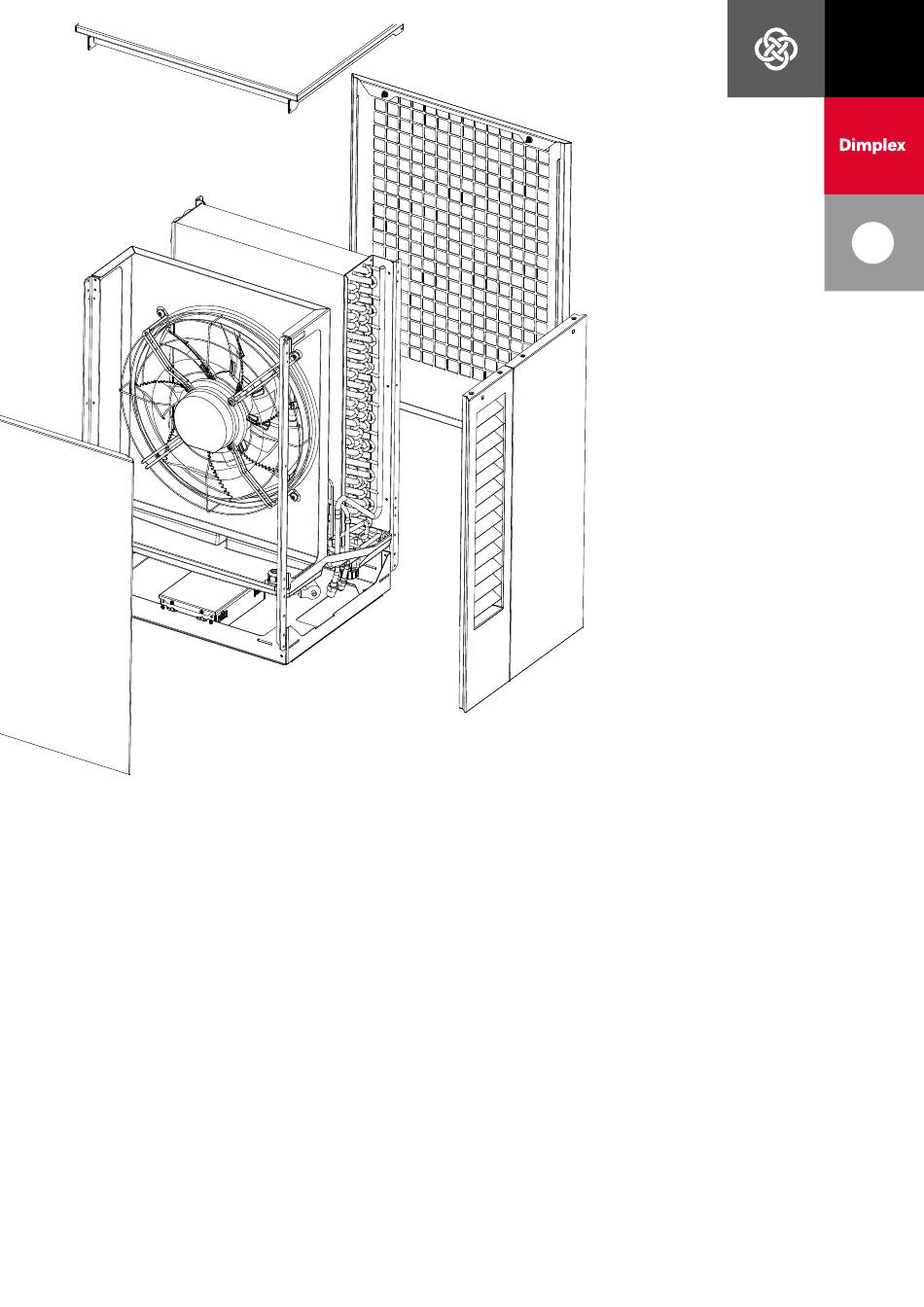

- Seite 1 Glen Dimplex Thermal Solutions ............System M. Manual............Comfort 9/12 kW 091HOIAOC6 121HOIAOC6 Bestell Nr.: DOK41 HOIAO C0DDE DE · FD 9708...
-
Seite 3: Inhaltsverzeichnis
Luft/Wasser-Wärmepumpe 9 - 12 kW Deutsch Inhaltsverzeichnis Bitte sofort lesen ..............................3 1.1 Bestimmungsgemäßer Gebrauch ............................. 3 1.2 Gesetzliche Vorschriften und Richtlinien........................3 1.3 Energiesparende Handhabung der Wärmepumpe ..................... 3 Verwendungszweck der Wärmepumpe .......................4 2.1 Anwendungsbereich................................4 2.2 Arbeitsweise....................................4 Lieferumfang ...............................5 3.1 Grundgerät Inneneinheit .............................. - Seite 4 Deutsch Luft/Wasser-Wärmepumpe 9 - 12 kW 15 Garantieurkunde.............................. 31 16 Information zur Datenverwendung ......................32 17 Konformitätserklärung ..........................33 DOK41 HOIAO C0DDE · FD 9708 www.gdts.one...
-
Seite 5: Bitte Sofort Lesen
Luft/Wasser-Wärmepumpe 9 - 12 kW Deutsch Bitte sofort lesen 1.1 Bestimmungsgemäßer 1.3 Energiesparende Handhabung Gebrauch der Wärmepumpe Dieses Gerät ist nur für den vom Hersteller vorgesehenen Ver- Durch das Betreiben dieser Wärmepumpe tragen Sie zur Scho- wendungszweck freigegeben. Ein anderer oder darüber hinaus nung unserer Umwelt bei. -
Seite 6: Verwendungszweck Der Wärmepumpe
Deutsch Luft/Wasser-Wärmepumpe 9 - 12 kW Verwendungszweck der Wärmepumpe 2.1 Anwendungsbereich Die Luft/Wasser-Wärmepumpe ist ausschließlich für die Erwär- mung von Heizungs- und Warmwasser vorgesehen. Sie kann in vorhandenen oder neu zu errichtenden Heizungsanlagen ein- gesetzt werden. Die Wärmepumpe ist für den monoenergetischen und bivalen- ten Betrieb bis -22 °C Luftaußentemperatur geeignet. -
Seite 7: Lieferumfang
Luft/Wasser-Wärmepumpe 9 - 12 kW Deutsch Lieferumfang 3.1 Grundgerät Inneneinheit Hydraulik (inklusive Doppelt-Differenzdruckloser-Verteiler) 50 l Pufferspeicher Kältekreis * Stellmotor für 3-Wege-Umschaltventil 11) Wärmetauscher Kältemittel / Heizwasser 3-Wege-Umschaltventil zur Erzeugung von Warmwasser 12) Verdichter Geregelte Zusatzumwälzpumpe 13) 4-Wege- Umschaltventil Schaltkasten mit Heizungsregler 14) Schaltkasten Kältekreisregler Elektrische Zusatzheizung (2, 4 oder 6 kW) für höhere Warmwassertemperaturen und zur Heizungsunterstüzung... -
Seite 8: Grundgerät Außeneinheit
Deutsch Luft/Wasser-Wärmepumpe 9 - 12 kW 3.2 Grundgerät Außeneinheit Verdampfer Ventilator Expansionsventil Schaltbox Anschluss für Kältemittelleitung DOK41 HOIAO C0DDE · FD 9708 www.gdts.one... -
Seite 9: Transport
Luft/Wasser-Wärmepumpe 9 - 12 kW Deutsch Transport 4.1 Außeneinheit Zur Demontage der Gehäusebleche ist nachfolgend beschrie- benen Reihenfolge einzuhalten. Der Transport zum endgültigen Aufstellungsort sollte mit der Als erstes muss das rechte Seitenblech entfernt werden. Dazu Palette erfolgen. Die Außeneinheit bietet die Transportmöglich- die beiden oberen Schrauben lösen, Blech nach rechts kippen keit mit Hubwagen, Sackkarre o.Ä. - Seite 10 Deutsch Luft/Wasser-Wärmepumpe 9 - 12 kW Nach endgültiger Positionierung am Aufstellungsort ist die Transportsicherung am Schwingboden des Verdichters beid- seitig zu entfernen. ACHTUNG! Vor der Inbetriebnahme ist die Transportsicherung zu entfer- nen. DOK41 HOIAO C0DDE · FD 9708 www.gdts.one...
-
Seite 11: Aufstellung
Luft/Wasser-Wärmepumpe 9 - 12 kW Deutsch Aufstellung 5.1 Außeneinheit Werden mehrere Außeneinheiten aufgestellt, so ist darauf zu achten, dass die kalte ausgeblasene Luft nicht wieder an- Der Abstand zwischen Innen- und Außeneinheit sollte so kurz gesaugt wird. Dies ist in der Regel erfüllt, wenn die Außenein- wie möglich sein. -
Seite 12: Inneneinheit
Deutsch Luft/Wasser-Wärmepumpe 9 - 12 kW 5.2 Inneneinheit 5.3 Schallemissionen Die Inneneinheit muss in einem frostfreien und trockenen Aufgrund der wirkungsvollen Schalldämmung arbeitet die Raum auf einer ebenen, glatten und waagerechten Fläche auf- Wärmepumpe sehr leise. Eine Schallübertragung auf das Fun- gestellt werden. -
Seite 13: Montage / Anschluss
Luft/Wasser-Wärmepumpe 9 - 12 kW Deutsch Montage / Anschluss 6.1 Montage Kältemittel- und Spezifisches Anlagenvolumen Summe Gesamt- Elektroleitung (VDI 2035) in l/kW Erdalkalien in heiz- leis- mol/m³ bzw. ≥ 20 < 50 ≥ 50 < 20 tung in kW Die Kältemittelleitungen und die Elektroleitungen sind als Zu- mmol Gesamthärte in °dH behör separat zu bestellen. -
Seite 14: Anschluss Temperaturfühler
Deutsch Luft/Wasser-Wärmepumpe 9 - 12 kW 6.4 Anschluss Temperaturfühler Folgende Temperaturfühler sind bereits eingebaut bzw. müs- sen zusätzlich montiert werden: Außentemperatur (R1) liegt bei (NTC-2) Rücklauftemperatur (R2) eingebaut (NTC-10) Anforderungsfühler (R2.2) eingebaut (NTC-10) Durchflussüberüberwachung mit Vorlauffühler (R3.1) ein- gebaut (PT1000) ... -
Seite 15: Elektrischer Anschluss
Luft/Wasser-Wärmepumpe 9 - 12 kW Deutsch 6.5 Elektrischer Anschluss 6.5.1 Elektroschema N24: N24: XC + XC + N1/J29 N1/J29 +A412 +A4xx +A44x 230V +A400 Oelflex100 2x0,5mm² +A400 Oelflex100 2x0,5mm² +A100 400V 50Hz +A300 XA110 5x1,5mm² X5.2 C10A X5.1 GNYE +A220 230V 50Hz 3x1,5mm²... -
Seite 16: Symbol-Legende
Deutsch Luft/Wasser-Wärmepumpe 9 - 12 kW 6.5.2 Symbol-Legende 6.5.3 Betriebsmittelkennzeichen Stecker +A100 Kältekreis +A110 Außeneinheit +A200 Hydraulik /WPM Steckeranschluss +A210 Master Unit +A220 Erweiterungsmodul WPM Verdichter / Kältekreis +A300 Elektroverteilung +A350 Router Ventilator / Wärmequellenmodul +A400 Hydraulikinstallation (allgemein) +A411 1. Kreis: gemischt +A412 2. -
Seite 17: Elektrischer Anschluss Inneneinheit
Luft/Wasser-Wärmepumpe 9 - 12 kW Deutsch 6.5.4 Elektrischer Anschluss Inneneinheit Lastspannung Hydraulik Für die Spannungsversorgung des 2. Wärmeerzeugers ist Alle Anschlussleitungen sind bauseits beizustellen. Der Lei- entsprechend der Leistung eine Leitung zum Gerät zu zie- tungstyp (Querschnitt, Leiterart, etc.) ist unter Berücksichti- hen und am Hydraulikschaltkasten an Stecker +A400-X1 gung von Einfluss nehmenden elektrischen Größen (z.B. -
Seite 18: Anschluss Kältemittelleitungen
Deutsch Luft/Wasser-Wärmepumpe 9 - 12 kW 6.6 Anschluss Kältemittelleitungen 6.6.2 Rohrverbindung Die Verbindungstellen der Kältemittelleitungen sind gemäß dem Hartlötverfahren zu erstellen. Hierzu sind alle allgemein ACHTUNG! gültigen Montage- und Arbeitsschritte einzuhalten. Arbeiten an der Anlage dürfen nur vom autorisierten und sachkundigen Kundendienst durchgeführt werden. - Seite 19 Luft/Wasser-Wärmepumpe 9 - 12 kW Deutsch Schritt 3: Evakuieren Am Wartungsventil (mit Schrader) die Vakuumpumpe an- schließen. Die Vakuumpumpe betreiben, bis das entsprechende Va- kuum erreicht ist. Beim Evakuieren muss mindestens ein Absolutdruck von 0,2 mbar erreicht werden. Empfehlens- wert sind jedoch Drücke unterhalb von 0,2 mbar.
-
Seite 20: Inbetriebnahme
Deutsch Luft/Wasser-Wärmepumpe 9 - 12 kW Inbetriebnahme 7.1 Allgemein Wärmequellen- max. Temperaturspreizung Um eine ordnungsgemäße Inbetriebnahme zu gewährleisten, temperatur zwischen Heizungsvorlauf und Hei- sollte diese von einem vom Werk autorisierten Kundendienst zungsrücklauf durchgeführt werden. HINWEIS -20 °C -15 °C HINWEIS -14 °C -10 °C Bei Arbeiten am Gerät ist persönliche Schutzausrüstung... -
Seite 21: Inbetriebnahme Master-Unit
Luft/Wasser-Wärmepumpe 9 - 12 kW Deutsch Inbetriebnahme Master-Unit 8.1 Inbetriebnahme Inbetriebnahme M = Benutzer Fachmann: Kennwort eingeben: Einschalten Freigeben: I = Fachmann systemm Login Passwort systemm ü ö ä Tableau Menü aufrufen: Tableaueinstellungen wie: Eines der 4 Grundsymbole antippen und Profile, nach innen Richtung „M“... -
Seite 22: Inbetriebnahme Fachmann
Deutsch Luft/Wasser-Wärmepumpe 9 - 12 kW 8.2 Inbetriebnahme Fachmann Symbol Werkzeugkoffer auswählen Inbetriebnahme direkt über Tableau Betriebsweise wird angezeigt Easy On OnScreen Betriebsweise monovalent monoenergetisch bivalent regenerativ zurück weiter Beispiel Hilfemaske weitere Inbetriebnahmeschritte ... Easy On OnScreen Easy On OnScreen Wie ist die betriebsweise der Wärmepumpen-Heizungsanlage? 1. -
Seite 23: Einstellungen Benutzer
Luft/Wasser-Wärmepumpe 9 - 12 kW Deutsch 8.3 Einstellungen Benutzer Werte anpassen Beispiel: Warmwasser wählen Warmwasser - Temperatur ändern Werte anpassen Beispiel: Raumtemperatur wählen Raumtemperatur ändern Tableaueinstellugen Gesamtübersicht Benutzer Beispiel: Verriegelung Ein/Aus Software Bildschirm Datum und Bildschirm Sperre Update Sperre Uhrzeit Auto Profile Wireless... -
Seite 24: Reinigung / Pflege
Deutsch Luft/Wasser-Wärmepumpe 9 - 12 kW Reinigung / Pflege 9.1 Pflege Danach muss mit geeigneten neutralisierenden Mitteln gründ- lich nachgespült werden, um Beschädigungen durch eventuell Vermeiden Sie zum Schutz des Lackes das Anlehnen und Able- im System verbliebene Reinigungsmittelreste zu verhindern. gen von Gegenständen am und auf dem Gerät. -
Seite 25: Störungen / Fehlersuche
Luft/Wasser-Wärmepumpe 9 - 12 kW Deutsch 10 Störungen / Fehlersuche Diese Wärmepumpe ist ein Qualitätsprodukt und sollte stö- ACHTUNG! rungsfrei arbeiten. Tritt dennoch eine Störung auf, wird diese im Vor Öffnen des Gerätes ist sicherzustellen, dass alle Strom- Display der Master-Unit angezeigt. kreise spannungsfrei geschaltet sind. -
Seite 26: Geräteinformation
Deutsch Luft/Wasser-Wärmepumpe 9 - 12 kW 12 Geräteinformation Typ- und Verkaufsbezeichnung 091HOIAOC6 121HOIAOC6 Bauform System M Comfort System M Comfort Wärmequelle Luft Luft Energieeffizienzklasse Hochtemperatur Energieeffizienzklasse Niedertemperatur Regler integriert integriert Aufstellungsort Wärmeerzeuger Innen Innen Aufstellungsort Wärmequelle Außen Außen Wärmemengenzählung integriert integriert Leistungsstufen Einsatzgrenzen... - Seite 27 Luft/Wasser-Wärmepumpe 9 - 12 kW Deutsch Typ- und Verkaufsbezeichnung 091HOIAOC6 121HOIAOC6 Entspricht den europäischen Sicherheitsbestimmungen siehe CE-Konformitätserklärung siehe CE-Konformitätserklärung Sonstige Ausführungsmerkmale Abtauart Kreislaufumkehr Kreislaufumkehr Frostschutz Kondensatwanne / Wasser im Gerät gegen Einfrieren geschützt max. Betriebsüberdruck (Wärmesenke) Heizleistung / Leistungszahl Wärmeleistung / Leistungszahl EN 14511 EN 14511 Leistungsstufe...
-
Seite 28: Maßbild
Deutsch Luft/Wasser-Wärmepumpe 9 - 12 kW 13 Maßbild 13.1 Maßbild Außeneinheit DOK41 HOIAO C0DDE · FD 9708 www.gdts.one... -
Seite 29: Maßbild Inneneinheit
Luft/Wasser-Wärmepumpe 9 - 12 kW Deutsch 13.2 Maßbild Inneneinheit www.gdts.one DOK41 HOIAO C0DDE · FD 9708... -
Seite 30: Legende Zum Maßbild
Deutsch Luft/Wasser-Wärmepumpe 9 - 12 kW 13.3 Legende zum Maßbild Außeneinheit Anschluss Kältemittelleitung 12x1 mm Außeneinheit Anschluss Kältemittelleitung 18x1 mm Außeneinheit Kondensatablauf Durchführung Kältemittel- und Elektroleitungen; Kondensatschlauch Optionale Durchführung Kältemittelleitung 18 mm Optionale Durchführung Elektroleitungen 12 mm Optionale Durchführung Elektroleitung Inneneinheit Auslauf Überdruck Durchführung Elektroleitung Inneneinheit... -
Seite 31: Diagramme
Luft/Wasser-Wärmepumpe 9 - 12 kW Deutsch 14 Diagramme 14.1 Kennlinie Heizen 9 kW Heizleistung in [kW] Wasseraustrittstemperatur [ EN 14511 A7 W35...30 1,4 m³/h A7 W45...40 1,3 m³/h A7 W55...47 0,8 m³/h Lufteintrittstemperatur in [°C] Heizwassertemperatur [°C] Leistungsaufnahme (inklusive Pumpenleistungsanteil) [kW] Wasseraustri (+/- 2 K) -25 -20 -15 -10 -5 0... -
Seite 32: Kennlinie Heizen 12 Kw
Deutsch Luft/Wasser-Wärmepumpe 9 - 12 kW 14.2 Kennlinie Heizen 12 kW Heizleistung in [kW] Wasseraustrittstemperatur [ EN 14511 A7 W35...30 1,9 m³/h A7 W45...40 1,8 m³/h A7 W55...47 1,1 m³/h Lufteintrittstemperatur in [°C] Heizwassertemperatur [°C] Leistungsaufnahme (inklusive Pumpenleistungsanteil) [kW] Wasseraustri (+/- 2 K) -25 -20 -15 -10 -5 0 5 10 15 20 25 30 35 40... -
Seite 33: Garantieurkunde
Luft/Wasser-Wärmepumpe 9 - 12 kW Deutsch 15 Garantieurkunde Glen Dimplex Thermal Solutions Bei endgültig fehlgeschlagener Nachbesserung wird der Her- steller entweder kostenfreien Ersatz liefern oder den Minder- Garantieurkunde System M wert vergüten. Im Falle einer Ersatzlieferung behalten wir uns... -
Seite 34: Information Zur Datenverwendung
Deutsch Luft/Wasser-Wärmepumpe 9 - 12 kW 16 Information zur Datenverwendung Der korrekte Umgang mit Ihren Daten ist Glen Dimplex Thermal IV. Produktinformationen und Neuerungen. Solutions (GDTS) sehr wichtig. Sie erhalten deshalb hier Infor- GDTS wird Ihre Kontaktdaten nutzen, um Ihnen gelegentlich mationen zu den beim Betrieb von System M anfallenden neue Produkte und Innovationen im Bereich des "smarten Hau-... -
Seite 35: Konformitätserklärung
Luft/Wasser-Wärmepumpe 9 - 12 kW Deutsch 17 Konformitätserklärung EU - Konformitätserklärung EU Declaration of Conformity Déclaration UE de conformité Der Unterzeichnete Glen Dimplex Deutschland GmbH The undersigned Geschäftsbereich Dimplex L’entreprise soussignée, Am Goldenen Feld 18 D - 95326 Kulmbach bestätigt hiermit, dass das (die) hereby certifies that the following certifie par la présente que le(s) - Seite 36 Glen Dimplex Thermal Solutions Zentrale Glen Dimplex Deutschland GmbH Am Goldenen Feld 18 D-95326 Kulmbach T +49 9221 709-100 F +49 9221 709-339 dimplex@gdts.one www.gdts.one Geschäftsstelle Österreich Glen Dimplex Austria GmbH Hauptstraße 71 A-5302 Henndorf am Wallersee T +43 6214 20330 F +43 6214 203304 info@dimplex.at...
