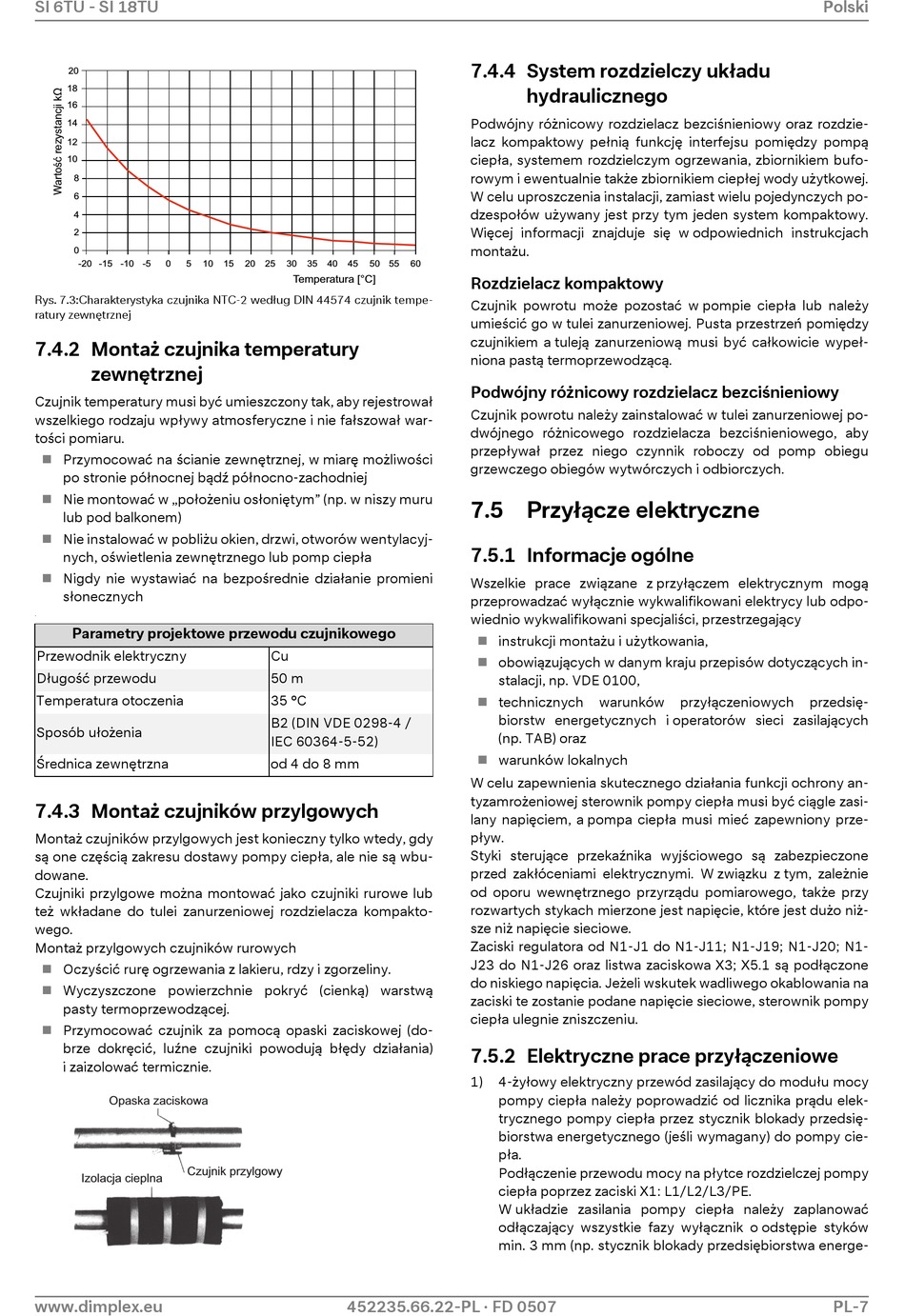

SI 6TU - SI 18TU
20
18
16
14
12
10
8
6
4
2
0
-20 -15 -10 -5 0 5 10
Rys. 7.3:Charakterystyka czujnika NTC-2 według DIN 44574 czujnik tempe-
ratury zewnętrznej
7.4.2 Montaż czujnika temperatury
zewnętrznej
Czujnik temperatury musi być umieszczony tak, aby rejestrował
wszelkiego rodzaju wpływy atmosferyczne i nie fałszował war-
tości pomiaru.
 Przymocować na ścianie zewnętrznej, w miarę możliwości
po stronie północnej bądź północno-zachodniej
Nie montować w „położeniu osłoniętym" (np. w niszy muru

lub pod balkonem)
Nie instalować w pobliżu okien, drzwi, otworów wentylacyj-

nych, oświetlenia zewnętrznego lub pomp ciepła
 Nigdy nie wystawiać na bezpośrednie działanie promieni
słonecznych
-
Parametry projektowe przewodu czujnikowego
Przewodnik elektryczny
Długość przewodu
Temperatura otoczenia
Sposób ułożenia
Średnica zewnętrzna
7.4.3 Montaż czujników przylgowych
Montaż czujników przylgowych jest konieczny tylko wtedy, gdy
są one częścią zakresu dostawy pompy ciepła, ale nie są wbu-
dowane.
Czujniki przylgowe można montować jako czujniki rurowe lub
też wkładane do tulei zanurzeniowej rozdzielacza kompakto-
wego.
Montaż przylgowych czujników rurowych
Oczyścić rurę ogrzewania z lakieru, rdzy i zgorzeliny.

 Wyczyszczone powierzchnie pokryć (cienką) warstwą
pasty termoprzewodzącej.
Przymocować czujnik za pomocą opaski zaciskowej (do-

brze dokręcić, luźne czujniki powodują błędy działania)
i zaizolować termicznie.
Opaska zaciskowa
Czujnik przylgowy
Izolacja cieplna
www.dimplex.eu
15 20 25 30 35 40 45 50 55
Temperatura [°C]
Cu
50 m
35 °C
B2 (DIN VDE 0298-4 /
IEC 60364-5-52)
od 4 do 8 mm
452235.66.22-PL · FD 0507
7.4.4 System rozdzielczy układu
hydraulicznego
Podwójny różnicowy rozdzielacz bezciśnieniowy oraz rozdzie-
lacz kompaktowy pełnią funkcję interfejsu pomiędzy pompą
ciepła, systemem rozdzielczym ogrzewania, zbiornikiem bufo-
rowym i ewentualnie także zbiornikiem ciepłej wody użytkowej.
W celu uproszczenia instalacji, zamiast wielu pojedynczych po-
dzespołów używany jest przy tym jeden system kompaktowy.
Więcej informacji znajduje się w odpowiednich instrukcjach
montażu.
60
Rozdzielacz kompaktowy
Czujnik powrotu może pozostać w pompie ciepła lub należy
umieścić go w tulei zanurzeniowej. Pusta przestrzeń pomiędzy
czujnikiem a tuleją zanurzeniową musi być całkowicie wypeł-
niona pastą termoprzewodzącą.
Podwójny różnicowy rozdzielacz bezciśnieniowy
Czujnik powrotu należy zainstalować w tulei zanurzeniowej po-
dwójnego różnicowego rozdzielacza bezciśnieniowego, aby
przepływał przez niego czynnik roboczy od pomp obiegu
grzewczego obiegów wytwórczych i odbiorczych.
7.5 Przyłącze elektryczne
7.5.1 Informacje ogólne
Wszelkie prace związane z przyłączem elektrycznym mogą
przeprowadzać wyłącznie wykwalifikowani elektrycy lub odpo-
wiednio wykwalifikowani specjaliści, przestrzegający
instrukcji montażu i użytkowania,

obowiązujących w danym kraju przepisów dotyczących in-

stalacji, np. VDE 0100,
 technicznych
biorstw energetycznych i operatorów sieci zasilających
(np. TAB) oraz
warunków lokalnych

W celu zapewnienia skutecznego działania funkcji ochrony an-
tyzamrożeniowej sterownik pompy ciepła musi być ciągle zasi-
lany napięciem, a pompa ciepła musi mieć zapewniony prze-
pływ.
Styki sterujące przekaźnika wyjściowego są zabezpieczone
przed zakłóceniami elektrycznymi. W związku z tym, zależnie
od oporu wewnętrznego przyrządu pomiarowego, także przy
rozwartych stykach mierzone jest napięcie, które jest dużo niż-
sze niż napięcie sieciowe.
Zaciski regulatora od N1-J1 do N1-J11; N1-J19; N1-J20; N1-
J23 do N1-J26 oraz listwa zaciskowa X3; X5.1 są podłączone
do niskiego napięcia. Jeżeli wskutek wadliwego okablowania na
zaciski te zostanie podane napięcie sieciowe, sterownik pompy
ciepła ulegnie zniszczeniu.
7.5.2 Elektryczne prace przyłączeniowe
1) 4-żyłowy elektryczny przewód zasilający do modułu mocy
pompy ciepła należy poprowadzić od licznika prądu elek-
trycznego pompy ciepła przez stycznik blokady przedsię-
biorstwa energetycznego (jeśli wymagany) do pompy cie-
pła.
Podłączenie przewodu mocy na płytce rozdzielczej pompy
ciepła poprzez zaciski X1: L1/L2/L3/PE.
W układzie zasilania pompy ciepła należy zaplanować
odłączający wszystkie fazy wyłącznik o odstępie styków
min. 3 mm (np. stycznik blokady przedsiębiorstwa energe-
warunków przyłączeniowych
Polski
przedsię-
PL-7
