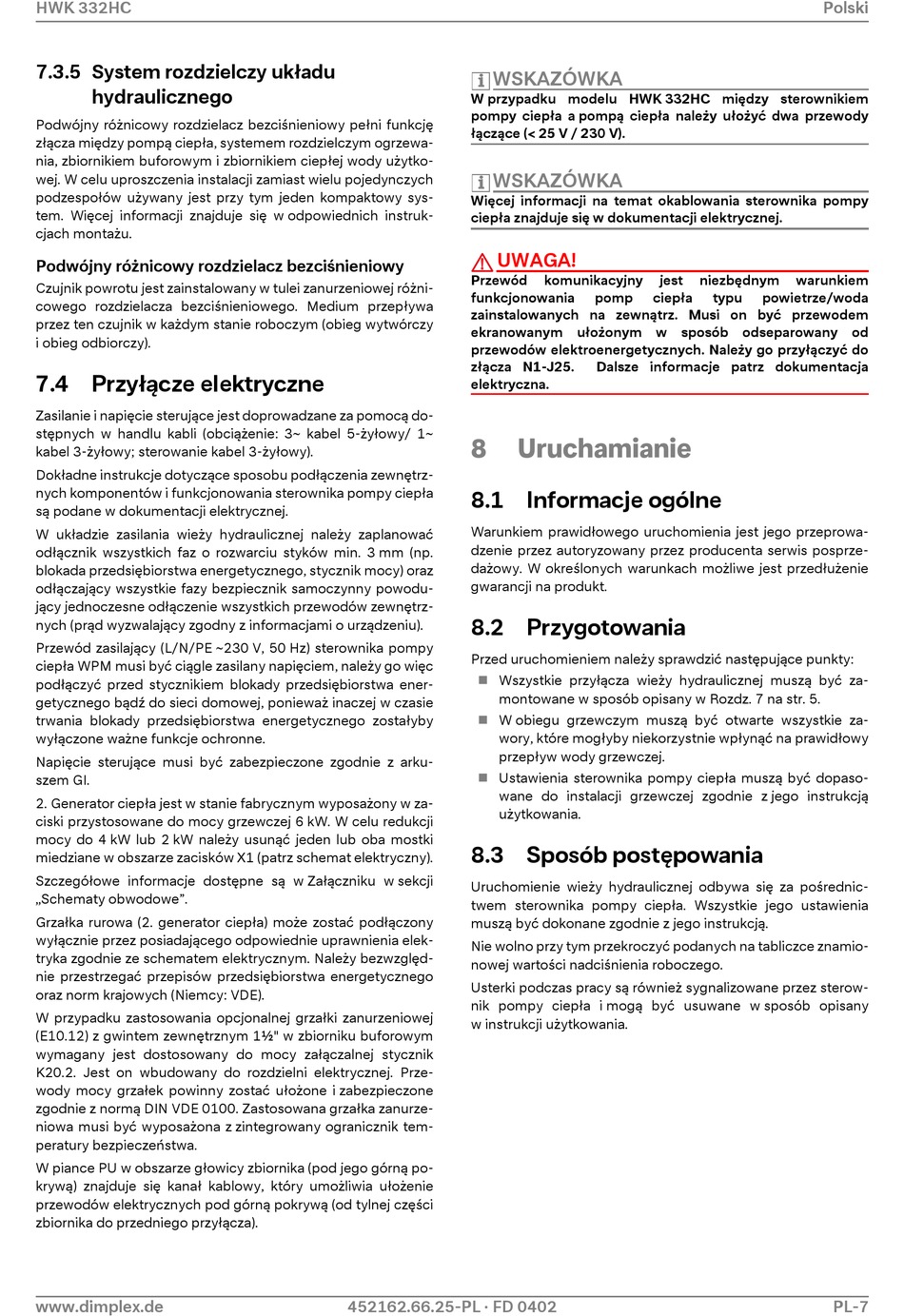

HWK 332HC
7.3.5 System rozdzielczy układu
hydraulicznego
Podwójny różnicowy rozdzielacz bezciśnieniowy pełni funkcję
złącza między pompą ciepła, systemem rozdzielczym ogrzewa-
nia, zbiornikiem buforowym i zbiornikiem ciepłej wody użytko-
wej. W celu uproszczenia instalacji zamiast wielu pojedynczych
podzespołów używany jest przy tym jeden kompaktowy sys-
tem. Więcej informacji znajduje się w odpowiednich instruk-
cjach montażu.
Podwójny różnicowy rozdzielacz bezciśnieniowy
Czujnik powrotu jest zainstalowany w tulei zanurzeniowej różni-
cowego rozdzielacza bezciśnieniowego. Medium przepływa
przez ten czujnik w każdym stanie roboczym (obieg wytwórczy
i obieg odbiorczy).
7.4 Przyłącze elektryczne
Zasilanie i napięcie sterujące jest doprowadzane za pomocą do-
stępnych w handlu kabli (obciążenie: 3~ kabel 5-żyłowy/ 1~
kabel 3-żyłowy; sterowanie kabel 3-żyłowy).
Dokładne instrukcje dotyczące sposobu podłączenia zewnętrz-
nych komponentów i funkcjonowania sterownika pompy ciepła
są podane w dokumentacji elektrycznej.
W układzie zasilania wieży hydraulicznej należy zaplanować
odłącznik wszystkich faz o rozwarciu styków min. 3 mm (np.
blokada przedsiębiorstwa energetycznego, stycznik mocy) oraz
odłączający wszystkie fazy bezpiecznik samoczynny powodu-
jący jednoczesne odłączenie wszystkich przewodów zewnętrz-
nych (prąd wyzwalający zgodny z informacjami o urządzeniu).
Przewód zasilający (L/N/PE ~230 V, 50 Hz) sterownika pompy
ciepła WPM musi być ciągle zasilany napięciem, należy go więc
podłączyć przed stycznikiem blokady przedsiębiorstwa ener-
getycznego bądź do sieci domowej, ponieważ inaczej w czasie
trwania blokady przedsiębiorstwa energetycznego zostałyby
wyłączone ważne funkcje ochronne.
Napięcie sterujące musi być zabezpieczone zgodnie z arku-
szem GI.
2. Generator ciepła jest w stanie fabrycznym wyposażony w za-
ciski przystosowane do mocy grzewczej 6 kW. W celu redukcji
mocy do 4 kW lub 2 kW należy usunąć jeden lub oba mostki
miedziane w obszarze zacisków X1 (patrz schemat elektryczny).
Szczegółowe informacje dostępne są w Załączniku w sekcji
„Schematy obwodowe".
Grzałka rurowa (2. generator ciepła) może zostać podłączony
wyłącznie przez posiadającego odpowiednie uprawnienia elek-
tryka zgodnie ze schematem elektrycznym. Należy bezwzględ-
nie przestrzegać przepisów przedsiębiorstwa energetycznego
oraz norm krajowych (Niemcy: VDE).
W przypadku zastosowania opcjonalnej grzałki zanurzeniowej
(E10.12) z gwintem zewnętrznym 1½" w zbiorniku buforowym
wymagany jest dostosowany do mocy załączalnej stycznik
K20.2. Jest on wbudowany do rozdzielni elektrycznej. Prze-
wody mocy grzałek powinny zostać ułożone i zabezpieczone
zgodnie z normą DIN VDE 0100. Zastosowana grzałka zanurze-
niowa musi być wyposażona z zintegrowany ogranicznik tem-
peratury bezpieczeństwa.
W piance PU w obszarze głowicy zbiornika (pod jego górną po-
krywą) znajduje się kanał kablowy, który umożliwia ułożenie
przewodów elektrycznych pod górną pokrywą (od tylnej części
zbiornika do przedniego przyłącza).
www.dimplex.de
WSKAZÓWKA
i i i i
W przypadku modelu HWK 332HC między sterownikiem
pompy ciepła a pompą ciepła należy ułożyć dwa przewody
łączące (< 25 V / 230 V).
WSKAZÓWKA
i i i i
Więcej informacji na temat okablowania sterownika pompy
ciepła znajduje się w dokumentacji elektrycznej.
UWAGA!
Przewód
funkcjonowania
zainstalowanych na zewnątrz. Musi on być przewodem
ekranowanym ułożonym w sposób odseparowany od
przewodów elektroenergetycznych. Należy go przyłączyć do
złącza N1-J25.
elektryczna.
8
Uruchamianie
8.1 Informacje ogólne
Warunkiem prawidłowego uruchomienia jest jego przeprowa-
dzenie przez autoryzowany przez producenta serwis posprze-
dażowy. W określonych warunkach możliwe jest przedłużenie
gwarancji na produkt.
8.2 Przygotowania
Przed uruchomieniem należy sprawdzić następujące punkty:
Wszystkie przyłącza wieży hydraulicznej muszą być za-
montowane w sposób opisany w Rozdz. 7 na str. 5.
W obiegu grzewczym muszą być otwarte wszystkie za-
wory, które mogłyby niekorzystnie wpłynąć na prawidłowy
przepływ wody grzewczej.
Ustawienia sterownika pompy ciepła muszą być dopaso-
wane do instalacji grzewczej zgodnie z jego instrukcją
użytkowania.
8.3 Sposób postępowania
Uruchomienie wieży hydraulicznej odbywa się za pośrednic-
twem sterownika pompy ciepła. Wszystkie jego ustawienia
muszą być dokonane zgodnie z jego instrukcją.
Nie wolno przy tym przekroczyć podanych na tabliczce znamio-
nowej wartości nadciśnienia roboczego.
Usterki podczas pracy są również sygnalizowane przez sterow-
nik pompy ciepła i mogą być usuwane w sposób opisany
w instrukcji użytkowania.
452162.66.25-PL · FD 0402
komunikacyjny
jest
niezbędnym
pomp
ciepła
typu
Dalsze informacje patrz dokumentacja
Polski
warunkiem
powietrze/woda
PL-7
