Italiano
3
Dotazione di fornitura

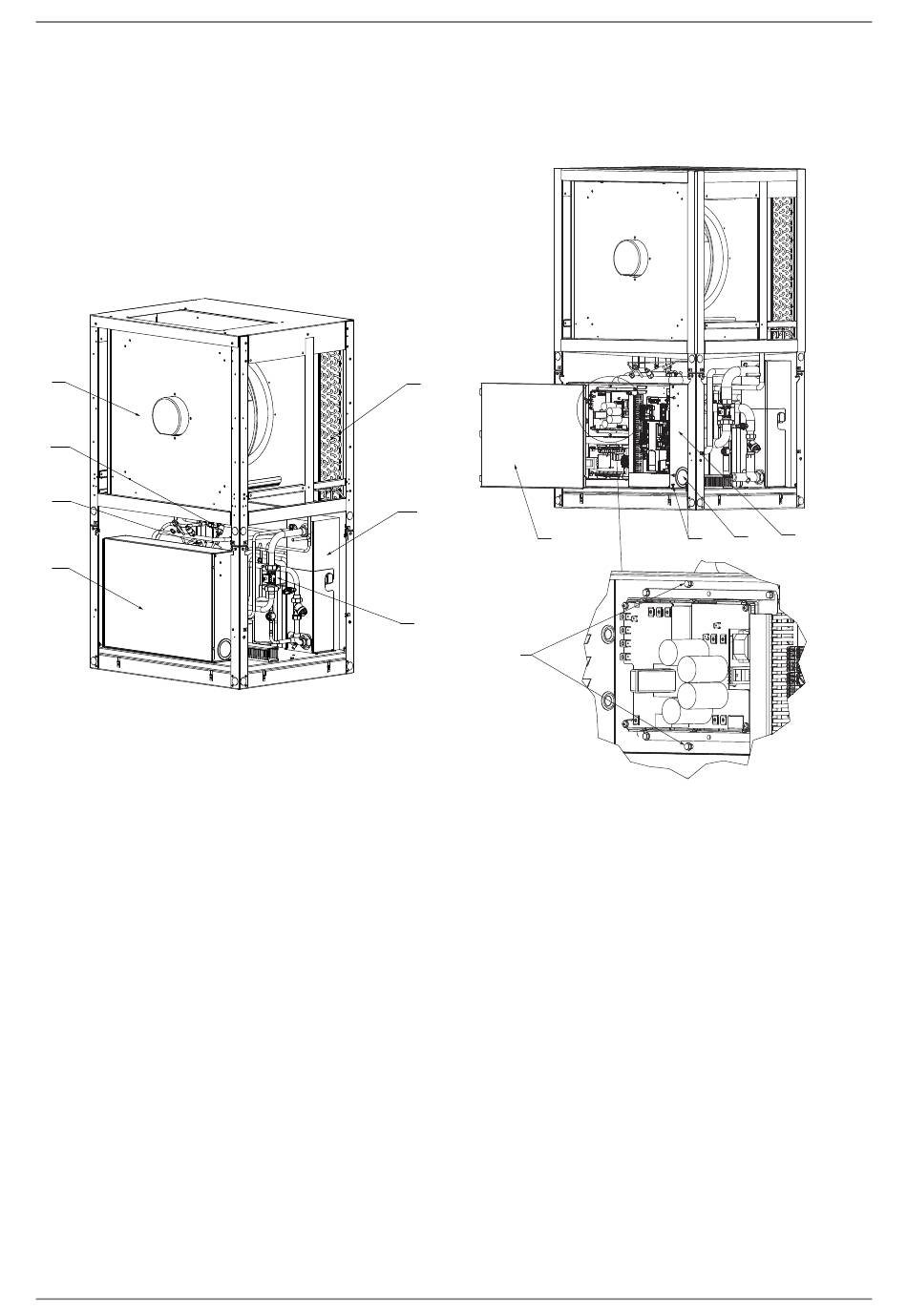

3.1 Unità principale
La pompa di calore include i componenti elencati di seguito.
Il circuito frigorifero è "chiuso ermeticamente" e contiene il li-
quido refrigerante fluorurato R410A previsto dal Protocollo di
Kyoto. L'indicazione del valore GWP e del CO
liquido refrigerante si trova nel capitolo "Informazioni sull'appa-
recchio". Il liquido refrigerante è esente da CFC, non distrugge
l'ozono e non è infiammabile.
3
2
7
4
1)
Evaporatore
2)
Valvola di espansione
3)
Ventilatore
4)
Quadro di comando
5)
Filtro essiccatore
6)
Condensatore
7)
Compressore
3.2 Quadro di comando
Il quadro di comando si trova nella pompa di calore. Dopo aver
rimosso la copertura frontale inferiore e allentato le due viti late-
rali, è possibile togliere il coperchio del quadro di comando.
All'interno del quadro di comando si trovano i morsetti di colle-
gamento (alla rete), i componenti elettronici di potenza per il
compressore, il regolatore del circuito frigorifero e il program-
matore della pompa di calore
Il programmatore della pompa di calore è una comoda apparec-
chiatura elettronica di regolazione e comando. Esso comanda e
sorveglia l'intero impianto di riscaldamento in funzione della
temperatura esterna, la produzione di acqua calda sanitaria e i
dispositivi di sicurezza.
Il sensore di temperatura esterna, da montare a carico del com-
mittente, incluso il materiale di fissaggio, è a corredo della
pompa di calore.
Il funzionamento e l'uso del programmatore della pompa di ca-
lore sono descritti nelle Istruzioni d'uso allegate.
IT-4
Per agevolare i lavori di assistenza sul circuito frigorifero, è pos-
sibile smontare il quadro di comando e appoggiarlo vicino
all'apparecchio. A tale scopo, è necessario rimuovere il coper-
chio e staccare il quadro di comando dall'impianto di raffresca-
mento.
equivalente del
2
1
6
5
1)
2)
3)
4)
5)
3.3 Corredo
in alto sulla pompa di calore:
1x isolante preformato collegamento canale
1x guarnizione ad anello aspirazione piccola
1x guarnizione ad anello sfiato grande
nella bacinella della condensa:
1x sensore esterno con materiale di fissaggio
sotto il ventilatore:
8x tappo cieco ø 30 - nero
esternamente sull'imballaggio:
Storico
452169.66.06-IT · FD 0411
1
2
Rimuovere il coperchio del quadro di comando.
Allentare le 2 viti dell'impianto di raffrescamento.
Scollegare le linee di alimentazione sul regolatore e
farle passare attraverso il raccordo dell'estremità del tubo.
Allentare le 2 viti del quadro di comando.
Spingere il quadro di comando leggermente verso destra
e rimuoverlo tirandolo in avanti.
LI 16I-TUR
5
3
4
