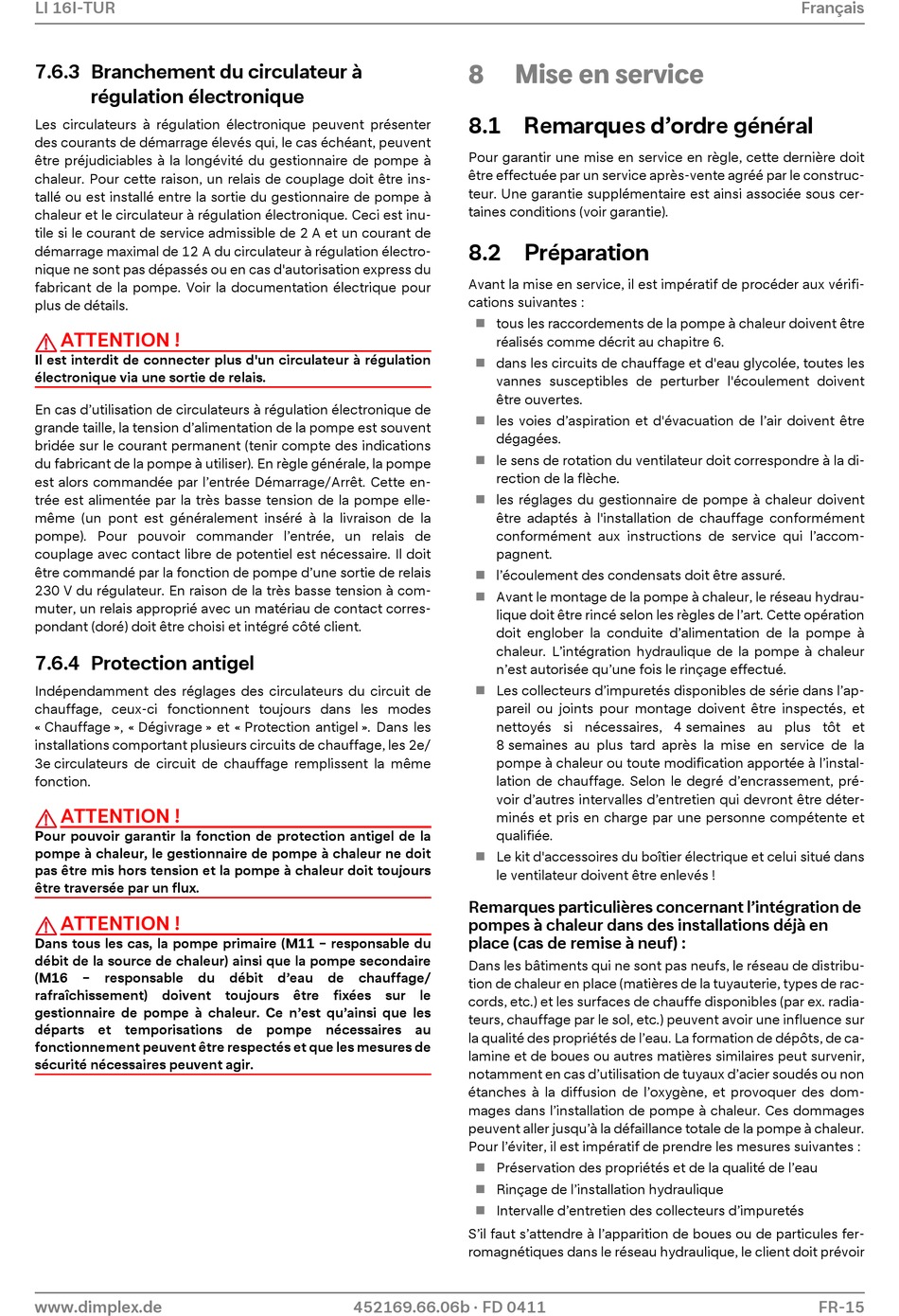

LI 16I-TUR
7.6.3 Branchement du circulateur à
régulation électronique
Les circulateurs à régulation électronique peuvent présenter
des courants de démarrage élevés qui, le cas échéant, peuvent
être préjudiciables à la longévité du gestionnaire de pompe à
chaleur. Pour cette raison, un relais de couplage doit être ins-
tallé ou est installé entre la sortie du gestionnaire de pompe à
chaleur et le circulateur à régulation électronique. Ceci est inu-
tile si le courant de service admissible de 2 A et un courant de
démarrage maximal de 12 A du circulateur à régulation électro-
nique ne sont pas dépassés ou en cas d'autorisation express du
fabricant de la pompe. Voir la documentation électrique pour
plus de détails.
ATTENTION !
Il est interdit de connecter plus d'un circulateur à régulation
électronique via une sortie de relais.
En cas d'utilisation de circulateurs à régulation électronique de
grande taille, la tension d'alimentation de la pompe est souvent
bridée sur le courant permanent (tenir compte des indications
du fabricant de la pompe à utiliser). En règle générale, la pompe
est alors commandée par l'entrée Démarrage/Arrêt. Cette en-
trée est alimentée par la très basse tension de la pompe elle-
même (un pont est généralement inséré à la livraison de la
pompe). Pour pouvoir commander l'entrée, un relais de
couplage avec contact libre de potentiel est nécessaire. Il doit
être commandé par la fonction de pompe d'une sortie de relais
230 V du régulateur. En raison de la très basse tension à com-
muter, un relais approprié avec un matériau de contact corres-
pondant (doré) doit être choisi et intégré côté client.
7.6.4 Protection antigel
Indépendamment des réglages des circulateurs du circuit de
chauffage, ceux-ci fonctionnent toujours dans les modes
« Chauffage », « Dégivrage » et « Protection antigel ». Dans les
installations comportant plusieurs circuits de chauffage, les 2e/
3e circulateurs de circuit de chauffage remplissent la même
fonction.
ATTENTION !
Pour pouvoir garantir la fonction de protection antigel de la
pompe à chaleur, le gestionnaire de pompe à chaleur ne doit
pas être mis hors tension et la pompe à chaleur doit toujours
être traversée par un flux.
ATTENTION !
Dans tous les cas, la pompe primaire (M11 – responsable du
débit de la source de chaleur) ainsi que la pompe secondaire
(M16
– responsable du débit d'eau de chauffage/
rafraîchissement) doivent toujours être fixées sur le
gestionnaire de pompe à chaleur. Ce n'est qu'ainsi que les
départs et temporisations de pompe nécessaires au
fonctionnement peuvent être respectés et que les mesures de
sécurité nécessaires peuvent agir.
www.dimplex.de
8
Mise en service
8.1 Remarques d'ordre général
Pour garantir une mise en service en règle, cette dernière doit
être effectuée par un service après-vente agréé par le construc-
teur. Une garantie supplémentaire est ainsi associée sous cer-
taines conditions (voir garantie).
8.2 Préparation
Avant la mise en service, il est impératif de procéder aux vérifi-
cations suivantes :
tous les raccordements de la pompe à chaleur doivent être
réalisés comme décrit au chapitre 6.
dans les circuits de chauffage et d'eau glycolée, toutes les
vannes susceptibles de perturber l'écoulement doivent
être ouvertes.
les voies d'aspiration et d'évacuation de l'air doivent être
dégagées.
le sens de rotation du ventilateur doit correspondre à la di-
rection de la flèche.
les réglages du gestionnaire de pompe à chaleur doivent
être adaptés à l'installation de chauffage conformément
conformément aux instructions de service qui l'accom-
pagnent.
l'écoulement des condensats doit être assuré.
Avant le montage de la pompe à chaleur, le réseau hydrau-
lique doit être rincé selon les règles de l'art. Cette opération
doit englober la conduite d'alimentation de la pompe à
chaleur. L'intégration hydraulique de la pompe à chaleur
n'est autorisée qu'une fois le rinçage effectué.
Les collecteurs d'impuretés disponibles de série dans l'ap-
pareil ou joints pour montage doivent être inspectés, et
nettoyés si nécessaires, 4 semaines au plus tôt et
8 semaines au plus tard après la mise en service de la
pompe à chaleur ou toute modification apportée à l'instal-
lation de chauffage. Selon le degré d'encrassement, pré-
voir d'autres intervalles d'entretien qui devront être déter-
minés et pris en charge par une personne compétente et
qualifiée.
Le kit d'accessoires du boîtier électrique et celui situé dans
le ventilateur doivent être enlevés !
Remarques particulières concernant l'intégration de
pompes à chaleur dans des installations déjà en
place (cas de remise à neuf) :
Dans les bâtiments qui ne sont pas neufs, le réseau de distribu-
tion de chaleur en place (matières de la tuyauterie, types de rac-
cords, etc.) et les surfaces de chauffe disponibles (par ex. radia-
teurs, chauffage par le sol, etc.) peuvent avoir une influence sur
la qualité des propriétés de l'eau. La formation de dépôts, de ca-
lamine et de boues ou autres matières similaires peut survenir,
notamment en cas d'utilisation de tuyaux d'acier soudés ou non
étanches à la diffusion de l'oxygène, et provoquer des dom-
mages dans l'installation de pompe à chaleur. Ces dommages
peuvent aller jusqu'à la défaillance totale de la pompe à chaleur.
Pour l'éviter, il est impératif de prendre les mesures suivantes :
Préservation des propriétés et de la qualité de l'eau
Rinçage de l'installation hydraulique
Intervalle d'entretien des collecteurs d'impuretés
S'il faut s'attendre à l'apparition de boues ou de particules fer-
romagnétiques dans le réseau hydraulique, le client doit prévoir
452169.66.06b · FD 0411
Français
FR-15
