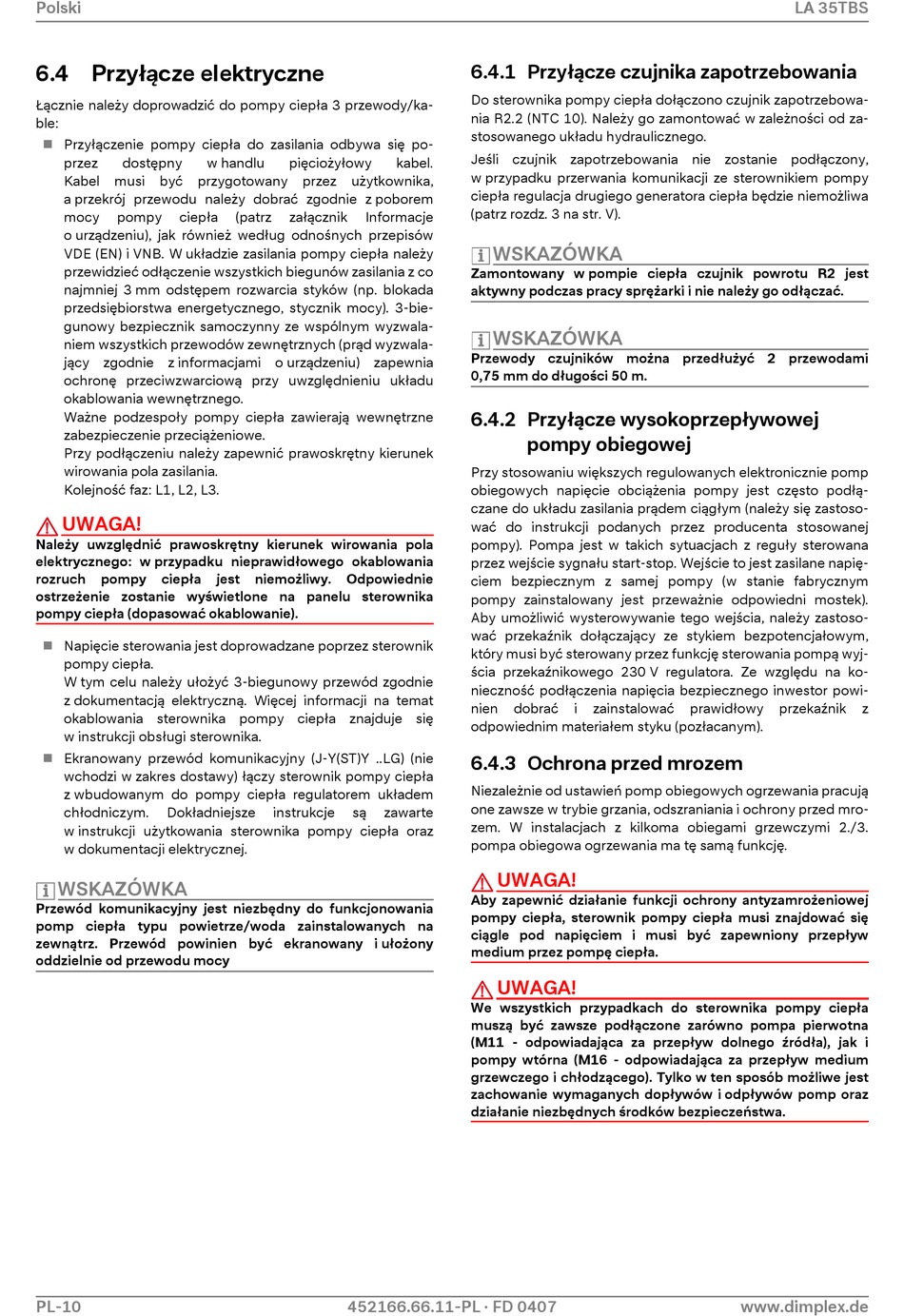

6.4 Przyłącze elektryczne
Łącznie należy doprowadzić do pompy ciepła 3 przewody/ka-
ble:
 Przyłączenie pompy ciepła do zasilania odbywa się po-
przez dostępny
Kabel musi być przygotowany
a przekrój przewodu należy dobrać zgodnie z poborem
mocy pompy ciepła
o urządzeniu), jak również według odnośnych przepisów
VDE (EN) i VNB. W układzie zasilania pompy ciepła należy
przewidzieć odłączenie wszystkich biegunów zasilania z co
najmniej 3 mm odstępem rozwarcia styków (np. blokada
przedsiębiorstwa energetycznego, stycznik mocy). 3-bie-
gunowy bezpiecznik samoczynny ze wspólnym wyzwala-
niem wszystkich przewodów zewnętrznych (prąd wyzwala-
jący zgodnie z informacjami o urządzeniu) zapewnia
ochronę przeciwzwarciową przy uwzględnieniu układu
okablowania wewnętrznego.
Ważne podzespoły pompy ciepła zawierają wewnętrzne
zabezpieczenie przeciążeniowe.
Przy podłączeniu należy zapewnić prawoskrętny kierunek
wirowania pola zasilania.
Kolejność faz: L1, L2, L3.
UWAGA!
Należy uwzględnić prawoskrętny kierunek wirowania pola
elektrycznego: w przypadku nieprawidłowego okablowania
rozruch pompy ciepła
ostrzeżenie zostanie wyświetlone na panelu sterownika
pompy ciepła (dopasować okablowanie).
Napięcie sterowania jest doprowadzane poprzez sterownik

pompy ciepła.
W tym celu należy ułożyć 3-biegunowy przewód zgodnie
z dokumentacją elektryczną. Więcej informacji na temat
okablowania sterownika pompy ciepła znajduje się
w instrukcji obsługi sterownika.
Ekranowany przewód komunikacyjny (J-Y(ST)Y ..LG) (nie

wchodzi w zakres dostawy) łączy sterownik pompy ciepła
z wbudowanym do pompy ciepła regulatorem układem
chłodniczym. Dokładniejsze
w instrukcji użytkowania sterownika pompy ciepła oraz
w dokumentacji elektrycznej.
WSKAZÓWKA
Przewód komunikacyjny jest niezbędny do funkcjonowania
pomp ciepła typu powietrze/woda zainstalowanych na
zewnątrz. Przewód powinien być ekranowany i ułożony
oddzielnie od przewodu mocy
PL-10
w handlu pięciożyłowy
przez użytkownika,
(patrz załącznik Informacje
jest niemożliwy. Odpowiednie
instrukcje są
452166.66.11-PL · FD 0407
6.4.1 Przyłącze czujnika zapotrzebowania
Do sterownika pompy ciepła dołączono czujnik zapotrzebowa-
nia R2.2 (NTC 10). Należy go zamontować w zależności od za-
stosowanego układu hydraulicznego.
Jeśli czujnik zapotrzebowania nie zostanie podłączony,
kabel.
w przypadku przerwania komunikacji ze sterownikiem pompy
ciepła regulacja drugiego generatora ciepła będzie niemożliwa
(patrz rozdz. 3 na str. V).
WSKAZÓWKA
Zamontowany w pompie ciepła czujnik powrotu R2 jest
aktywny podczas pracy sprężarki i nie należy go odłączać.
WSKAZÓWKA
Przewody czujników można przedłużyć 2 przewodami
0,75 mm do długości 50 m.
6.4.2 Przyłącze wysokoprzepływowej
pompy obiegowej
Przy stosowaniu większych regulowanych elektronicznie pomp
obiegowych napięcie obciążenia pompy jest często podłą-
czane do układu zasilania prądem ciągłym (należy się zastoso-
wać do instrukcji podanych przez producenta stosowanej
pompy). Pompa jest w takich sytuacjach z reguły sterowana
przez wejście sygnału start-stop. Wejście to jest zasilane napię-
ciem bezpiecznym z samej pompy (w stanie fabrycznym
pompy zainstalowany jest przeważnie odpowiedni mostek).
Aby umożliwić wysterowywanie tego wejścia, należy zastoso-
wać przekaźnik dołączający ze stykiem bezpotencjałowym,
który musi być sterowany przez funkcję sterowania pompą wyj-
ścia przekaźnikowego 230 V regulatora. Ze względu na ko-
nieczność podłączenia napięcia bezpiecznego inwestor powi-
nien dobrać
odpowiednim materiałem styku (pozłacanym).

6.4.3 Ochrona przed mrozem

Niezależnie od ustawień pomp obiegowych ogrzewania pracują
one zawsze w trybie grzania, odszraniania i ochrony przed mro-
zawarte
zem. W instalacjach z kilkoma obiegami grzewczymi 2./3.
pompa obiegowa ogrzewania ma tę samą funkcję.
UWAGA!
Aby zapewnić działanie funkcji ochrony antyzamrożeniowej
pompy ciepła, sterownik pompy ciepła musi znajdować się
ciągle pod napięciem i musi być zapewniony przepływ
medium przez pompę ciepła.
UWAGA!
We wszystkich przypadkach do sterownika pompy ciepła
muszą być zawsze podłączone zarówno pompa pierwotna
(M11 - odpowiadająca za przepływ dolnego źródła), jak i
pompy wtórna (M16 - odpowiadająca za przepływ medium
grzewczego i chłodzącego). Tylko w ten sposób możliwe jest
zachowanie wymaganych dopływów i odpływów pomp oraz
działanie niezbędnych środków bezpieczeństwa.
i zainstalować prawidłowy
