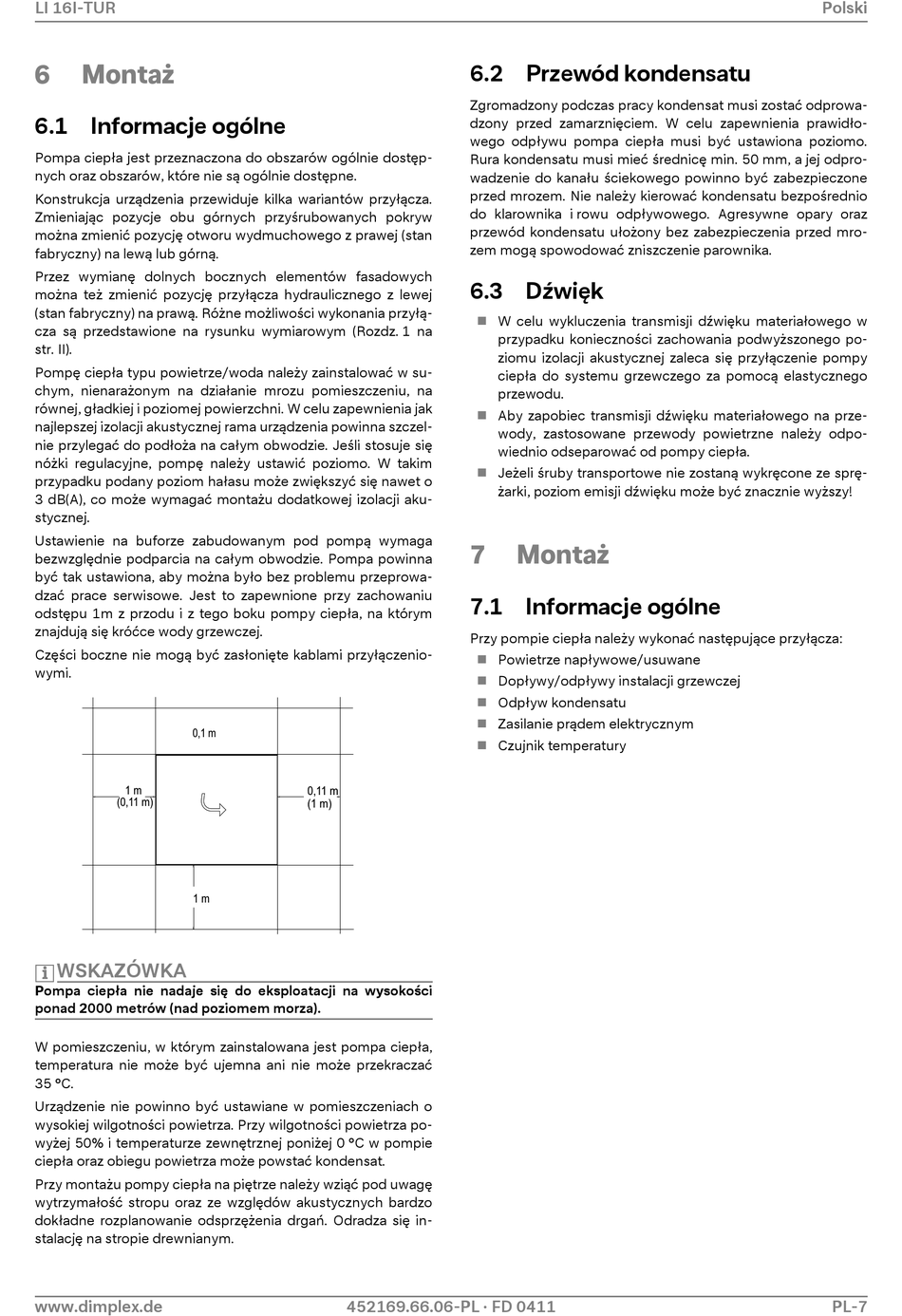

Montaż
6.1 Informacje ogólne
Pompa ciepła jest przeznaczona do obszarów ogólnie dostęp-
nych oraz obszarów, które nie są ogólnie dostępne.
Konstrukcja urządzenia przewiduje kilka wariantów przyłącza.
Zmieniając pozycje obu górnych przyśrubowanych pokryw
można zmienić pozycję otworu wydmuchowego z prawej (stan
fabryczny) na lewą lub górną.
Przez wymianę dolnych bocznych elementów fasadowych
można też zmienić pozycję przyłącza hydraulicznego z lewej
(stan fabryczny) na prawą. Różne możliwości wykonania przyłą-
cza są przedstawione na rysunku wymiarowym (Rozdz. 1 na
str. II).
Pompę ciepła typu powietrze/woda należy zainstalować w su-
chym, nienarażonym na działanie mrozu pomieszczeniu, na
równej, gładkiej i poziomej powierzchni. W celu zapewnienia jak
najlepszej izolacji akustycznej rama urządzenia powinna szczel-
nie przylegać do podłoża na całym obwodzie. Jeśli stosuje się
nóżki regulacyjne, pompę należy ustawić poziomo. W takim
przypadku podany poziom hałasu może zwiększyć się nawet o
3 dB(A), co może wymagać montażu dodatkowej izolacji aku-
stycznej.
Ustawienie na buforze zabudowanym pod pompą wymaga
bezwzględnie podparcia na całym obwodzie. Pompa powinna
być tak ustawiona, aby można było bez problemu przeprowa-
dzać prace serwisowe. Jest to zapewnione przy zachowaniu
odstępu 1m z przodu i z tego boku pompy ciepła, na którym
znajdują się króćce wody grzewczej.
Części boczne nie mogą być zasłonięte kablami przyłączenio-
wymi.
0,1 m
1 m
(0,11 m)
1 m
WSKAZÓWKA
Pompa ciepła nie nadaje się do eksploatacji na wysokości
ponad 2000 metrów (nad poziomem morza).
W pomieszczeniu, w którym zainstalowana jest pompa ciepła,
temperatura nie może być ujemna ani nie może przekraczać
35 °C.
Urządzenie nie powinno być ustawiane w pomieszczeniach o
wysokiej wilgotności powietrza. Przy wilgotności powietrza po-
wyżej 50% i temperaturze zewnętrznej poniżej 0 °C w pompie
ciepła oraz obiegu powietrza może powstać kondensat.
Przy montażu pompy ciepła na piętrze należy wziąć pod uwagę
wytrzymałość stropu oraz ze względów akustycznych bardzo
dokładne rozplanowanie odsprzężenia drgań. Odradza się in-
stalację na stropie drewnianym.
www.dimplex.de
6.2 Przewód kondensatu
Zgromadzony podczas pracy kondensat musi zostać odprowa-
dzony przed zamarznięciem. W celu zapewnienia prawidło-
wego odpływu pompa ciepła musi być ustawiona poziomo.
Rura kondensatu musi mieć średnicę min. 50 mm, a jej odpro-
wadzenie do kanału ściekowego powinno być zabezpieczone
przed mrozem. Nie należy kierować kondensatu bezpośrednio
do klarownika i rowu odpływowego. Agresywne opary oraz
przewód kondensatu ułożony bez zabezpieczenia przed mro-
zem mogą spowodować zniszczenie parownika.
6.3 Dźwięk
7
7.1 Informacje ogólne
Przy pompie ciepła należy wykonać następujące przyłącza:
0,11 m
(1 m)
452169.66.06-PL · FD 0411
W celu wykluczenia transmisji dźwięku materiałowego w
przypadku konieczności zachowania podwyższonego po-
ziomu izolacji akustycznej zaleca się przyłączenie pompy
ciepła do systemu grzewczego za pomocą elastycznego
przewodu.
Aby zapobiec transmisji dźwięku materiałowego na prze-
wody, zastosowane przewody powietrzne należy odpo-
wiednio odseparować od pompy ciepła.
Jeżeli śruby transportowe nie zostaną wykręcone ze sprę-
żarki, poziom emisji dźwięku może być znacznie wyższy!
Montaż
Powietrze napływowe/usuwane
Dopływy/odpływy instalacji grzewczej
Odpływ kondensatu
Zasilanie prądem elektrycznym
Czujnik temperatury
Polski
PL-7
