Polski

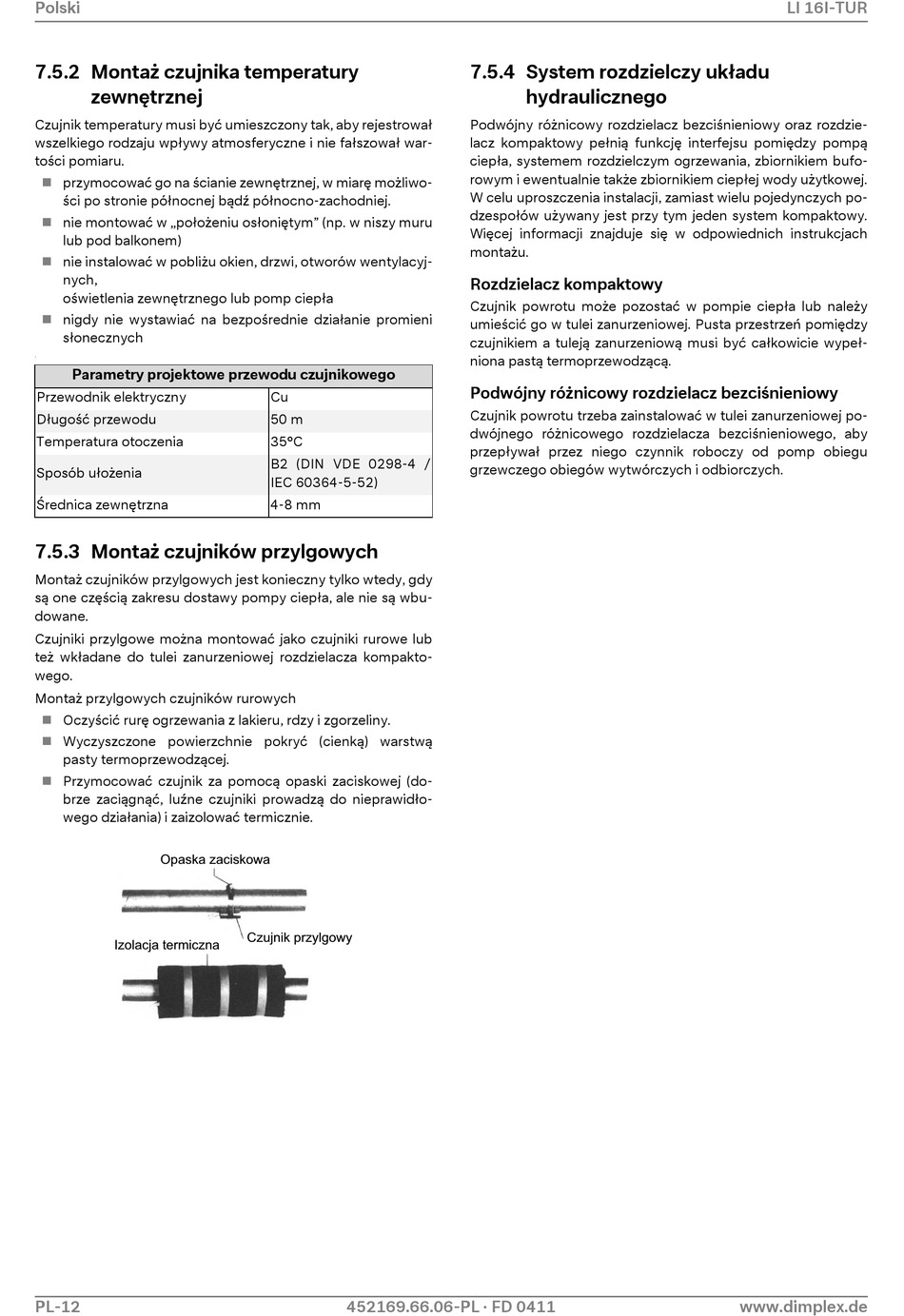

7.5.2 Montaż czujnika temperatury
zewnętrznej
Czujnik temperatury musi być umieszczony tak, aby rejestrował
wszelkiego rodzaju wpływy atmosferyczne i nie fałszował war-
tości pomiaru.
przymocować go na ścianie zewnętrznej, w miarę możliwo-
ści po stronie północnej bądź północno-zachodniej.
nie montować w „położeniu osłoniętym" (np. w niszy muru
lub pod balkonem)
nie instalować w pobliżu okien, drzwi, otworów wentylacyj-
nych,
oświetlenia zewnętrznego lub pomp ciepła
nigdy nie wystawiać na bezpośrednie działanie promieni
słonecznych
-
Parametry projektowe przewodu czujnikowego
Przewodnik elektryczny
Długość przewodu
Temperatura otoczenia
Sposób ułożenia
Średnica zewnętrzna
7.5.3 Montaż czujników przylgowych
Montaż czujników przylgowych jest konieczny tylko wtedy, gdy
są one częścią zakresu dostawy pompy ciepła, ale nie są wbu-
dowane.
Czujniki przylgowe można montować jako czujniki rurowe lub
też wkładane do tulei zanurzeniowej rozdzielacza kompakto-
wego.
Montaż przylgowych czujników rurowych
Oczyścić rurę ogrzewania z lakieru, rdzy i zgorzeliny.
Wyczyszczone powierzchnie pokryć (cienką) warstwą
pasty termoprzewodzącej.
Przymocować czujnik za pomocą opaski zaciskowej (do-
brze zaciągnąć, luźne czujniki prowadzą do nieprawidło-
wego działania) i zaizolować termicznie.
Opaska zaciskowa
Izolacja termiczna
PL-12
Cu
50 m
35°C
B2 (DIN VDE 0298-4 /
IEC 60364-5-52)
4-8 mm
Czujnik przylgowy
452169.66.06-PL · FD 0411
7.5.4 System rozdzielczy układu
hydraulicznego
Podwójny różnicowy rozdzielacz bezciśnieniowy oraz rozdzie-
lacz kompaktowy pełnią funkcję interfejsu pomiędzy pompą
ciepła, systemem rozdzielczym ogrzewania, zbiornikiem bufo-
rowym i ewentualnie także zbiornikiem ciepłej wody użytkowej.
W celu uproszczenia instalacji, zamiast wielu pojedynczych po-
dzespołów używany jest przy tym jeden system kompaktowy.
Więcej informacji znajduje się w odpowiednich instrukcjach
montażu.
Rozdzielacz kompaktowy
Czujnik powrotu może pozostać w pompie ciepła lub należy
umieścić go w tulei zanurzeniowej. Pusta przestrzeń pomiędzy
czujnikiem a tuleją zanurzeniową musi być całkowicie wypeł-
niona pastą termoprzewodzącą.
Podwójny różnicowy rozdzielacz bezciśnieniowy
Czujnik powrotu trzeba zainstalować w tulei zanurzeniowej po-
dwójnego różnicowego rozdzielacza bezciśnieniowego, aby
przepływał przez niego czynnik roboczy od pomp obiegu
grzewczego obiegów wytwórczych i odbiorczych.
LI 16I-TUR
www.dimplex.de
