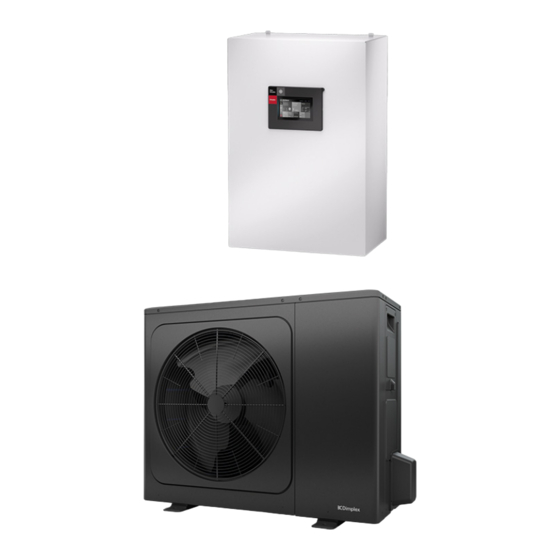

- Seite 1 Glen Dimplex Deutschland Dimplex LIA 0608HXCF M LIA 0911HXCF M LIA 1316HXCF LIA 1316HXCF M LIA 0911HXCF M LIA 1316HXCF (M) LIA 0608HXCF M Montage- und Gebrauchsanweisung Split-Luft/Wasser- Wärmepumpe mit Hydrobox Bestell-Nr.: 452172.66.05a DE · FD 0306...
- Seite 3 11 Störungen / Fehlersuche........................DE-29 12 Außerbetriebnahme / Entsorgung....................... DE-29 13 Geräteinformation............................ DE-30 14 Leistungswerte ............................DE-34 14.1 Leistungswerte Heizen LIA 0608HXCF M ......................DE-34 14.2 Leistungswerte Heizen LIA 0911HXCF M ......................DE-35 14.3 Leistungswerte Heizen LIA 1316HXCF (M) ......................DE-36 www.dimplex.de 452172.66.05a ·...
- Seite 4 17.1 Einsatzgrenzendiagramm Heizen..........................DE-48 17.2 Einsatzgrenzendiagramm Kühlen..........................DE-49 18 Stromlaufpläne ............................DE-50 18.1 Schaltplan LIA 0608HXCF M / LIA 0911HXCF M ....................DE-50 18.2 Schaltplan LIA 1316HXCF M 1-phasig ........................DE-51 18.3 Schaltplan LIA 1316HXCF 3-phasig........................DE-52 19 Hydraulische Einbindungsschemen....................DE-55 19.1 Monoenergetische Anlage mit einem Heizkreis....................
- Seite 5 LIA 0608HXCF M - LIA 1316HXCF M Deutsch 1.3 Allgemeine Sicherheitshinweise Sicherheitshinweise ACHTUNG! 1.1 Symbole und Kennzeichnung Arbeiten an der Wärmepumpe dürfen nur vom autorisiertem und sachkundigem Fachpersonal durchgeführt werden. Besonders wichtige Hinweise sind in dieser Anleitung mit ACHTUNG! und HINWEIS gekennzeichnet.
- Seite 6 Deutsch LIA 0608HXCF M - LIA 1316HXCF M 1.5 Gesetzliche Vorschriften und Verwendungszweck Richtlinien 2.1 Anwendungsbereich Diese Wärmepumpe ist gemäß Artikel 1, Abschnitt 2 k) der EU- Richtlinie 2006/42/EC (Maschinenrichtlinie) für den Gebrauch Die Inneneinheit bildet die Schnittstelle zwischen einer rever- im häuslichen Umfeld bestimmt und unterliegt damit den An-...
- Seite 7 LIA 0608HXCF M - LIA 1316HXCF M Deutsch 3.3 Außeneinheit Lieferumfang 3.3.1 Außeneinheit 6 kW 3.1 Inneneinheit 3.3.2 Außeneinheit 10 kW / 14 kW Hydraulische Komponenten Ungemischter Heizkreis inkl. geregelter Umwälzpumpe 2. Wärmeerzeuger elektrische Rohrheizung, Heizleistung von 2, 4 bis 6 kW, abgesichert über Sicherheitstemperatur- begrenzer ...
- Seite 8 Deutsch LIA 0608HXCF M - LIA 1316HXCF M 4.1 Transportsicherung entfernen Transport und Lagerung (Geräteabhängig) Während des Transports und der Lagerung muss das Gerät an einem trockenen Ort aufbewahrt werden und darf keinen Tem- Nach dem Transport ist die Transportsicherung im Gerät am peraturen unter dem Gefrierpunkt ausgesetzt sein.
- Seite 9 LIA 0608HXCF M - LIA 1316HXCF M Deutsch 5.2 Außeneinheit Aufstellung Es wird empfohlen, die Außeneinheit wandnah auf einem 5.1 Inneneinheit vom Gebäude getrennten Fundament zu montieren mit einem Abstand von mindestens 0,3 m an der Ansaugseite (Abb. 5.1 + Abb. 5.2).
- Seite 10 Deutsch LIA 0608HXCF M - LIA 1316HXCF M 5.2.1 Wanddurchbruch Split- und Wand oder Hindernis Elektroleitungen Lufteintritt Wartungs- Zum Verlegen der Split- und Elektroleitungen gehen Sie bitte bereich >300 wie folgt vor: Bohren Sie eine 70 mm-Öffnung für die Rohrleitungen mit ...
- Seite 11 LIA 0608HXCF M - LIA 1316HXCF M Deutsch 5.3 Aufstellbedingungen der 5.3.2 Anforderungen an die Mindestaufstellfläche: Wärmepumpe: Die in dieser Anleitung beschriebene Wärmepumpe ist ein mit Die in dieser Anleitung beschriebene Kälteanlage ist mit R32 Kältemittel gefülltes Gerät welches gemäß den Anforderungen befüllt.
- Seite 12 Deutsch LIA 0608HXCF M - LIA 1316HXCF M 5.3.3 Grenzwerte Toxizität und Liegt die Kältemittelfüllmenge der Anlage über 1,842 kg ist der Grenzwert der Brennbarkeit ausschlaggebend für die Aufstell- Brennbarkeit: bedingungen. Hierbei ist zu beachten, dass es sich im Gegen- Liegt die Kältemittelfüllmenge unterhalb von 1,842 kg ist der...
- Seite 13 LIA 0608HXCF M - LIA 1316HXCF M Deutsch 5.4 Aufstellung in Küstengebieten HINWEIS Staub- und Salzverunreinigungen am Wärmetauscher sollten Bei seenaher Aufstellung kann es aufrund der hohen Salzkon- regelmäßig (mindestens jährlich) mit fließendem Wasser zentration zu erhöhter Korossionsbildung kommen. Die War- gereinigt werden.
- Seite 14 Deutsch LIA 0608HXCF M - LIA 1316HXCF M Montage Inneneinheit 6.1 Allgemein An der Inneneinheit sind folgende Anschlüsse herzustellen (Siehe “Maßbild Inneneinheit” auf Seite 47.) Vor-/ Rücklauf Heizungsanlage Ablauf Sicherheitsventil Stromversorgung Spannungsversorgung Split-Kältemittelleitung Kondensatablauf ...
- Seite 15 LIA 0608HXCF M - LIA 1316HXCF M Deutsch 6.4 Heizungsseitiger Anschluss Gegebenenfalls, beispielsweise bei bivalenten Anlagen sind zu- sätzlich die in der folgend aufgeführten Tabelle aufgelisteten Die heizungsseitigen Anschlüsse an der Inneneinheit sind mit Vorgaben zu berücksichtigen, bzw. die genauen Richtwerte für 1“...
- Seite 16 Deutsch LIA 0608HXCF M - LIA 1316HXCF M 6.5.2 Korrosion Sättigungsindex < -0,2 -0,2 - 0,1 Bei Anlagen mit überdurchschnittlich großem spezifischem An- lagenvolumen von 50 l/kW empfiehlt die VDI 2035 den Einsatz 0,1 - 0,2 von teil-/vollentsalztem Wasser. > 0,2 Diese Maßnahmen (z.B.
- Seite 17 LIA 0608HXCF M - LIA 1316HXCF M Deutsch Mindestheizwasserdurchsatz Anschluss der Der Mindestheizwasserdurchsatz der Wärmepumpe ist in Rohrleitungen und Kabel am jedem Betriebszustand der Heizungsanlage sicherzustellen. Außengerät ACHTUNG! Eine Unterschreitung des Mindestheizwasserdurchsatzes In diesem Kapitel werden die Kältemittelrohranschlüsse und die kann zum Totalschaden der Wärmepumpe durch ein...
- Seite 18 Deutsch LIA 0608HXCF M - LIA 1316HXCF M ACHTUNG! HINWEIS Arbeiten mit dem Kältemittel R32 dürfen nur durch Wenn die Inneneinheit höher bzw. niedriger montiert wird als erfahrenes ausreichend geschultes Personal die Außeneinheit, ist ab einem Höhenunterscheid von größer durchgeführt werden.
- Seite 19 LIA 0608HXCF M - LIA 1316HXCF M Deutsch 7.1.2 Vorbereitung für Rohrleitungen Schritt 5: Überprüfung Vergleichen Sie die Bördelung mit der Abbildung. Die Vorbereitung der Rohrleitungen erfolgt in fünf Schritten. Wenn die Bördelung offensichtlich beschädigt ist, schnei- Eine Hauptursache für Kältemittellecks sind unsachgemäße den Sie diesen Teil ab und wiederholen Sie die Bördelung.
- Seite 20 Deutsch LIA 0608HXCF M - LIA 1316HXCF M 7.2 Elektrische Anschlüsse Schritt 2: Befestigung Richten Sie die Mitte der Rohre aus und ziehen Sie die Schraubenmutter mit der Hand fest. 7.2.1 Außengerät Ziehen Sie die Schraubenmutter mit einem Schrauben- ...
- Seite 21 LIA 0608HXCF M - LIA 1316HXCF M Deutsch 7.2.2 Inneneinheit Anschluss von elektronisch geregelten Umwälzpumpen Am der Inneneinheit müssen zwei Versorgungsleitungen ange- Elektronisch geregelte Umwälzpumpen können hohe Anlauf- schlossen werden: Die Leistungsversorgung des Elektroheiz- ströme aufweisen, die unter Umständen die Lebenszeit des stabes und die Steuerspannung für den integrierten Wärme-...
- Seite 22 Deutsch LIA 0608HXCF M - LIA 1316HXCF M 7.3 Abschließende Arbeiten Nach dem Anschluss der Rohre und elektrischen Kabel müssen die Rohre gebogen und ein Dichtigkeitstest durchgeführt wer- Kleinere Lücken um die den. Die Dichtigkeitsprüfung sollte besonders sorgfältig durch- Rohre mit z.B. Silikon geführt werden, da ein Leck des Kältemittels eine direkte Min-...
- Seite 23 LIA 0608HXCF M - LIA 1316HXCF M Deutsch 7.4.2 Dichtigkeitsprüfung 7.4.3 Evakuieren Mehrwegeventil (mit Druckmessern) und Trockenstick- Das zuvor beschriebene Ende des Füllschlauchs an die Va- stoff-Gasflasche mit den Füllschläuchen an diesem War- kuumpumpe anschließen, um Rohrleitung und Innen- tungsanschluss anschließen.
- Seite 24 Deutsch LIA 0608HXCF M - LIA 1316HXCF M Besondere Hinweise für die Integration von Inbetriebnahme Wärmepumpen in Bestandsanlagen (Sanierungsfälle): 8.1 Allgemein Das vorhandene Wärmeverteilungsnetz (Rohrleitungsmateria- lien, Verbindungsarten, etc.) und die vorhandenen Heizflächen Um eine ordnungsgemäße Inbetriebnahme zu gewährleisten, (z.B. Radiatoren, Fußbodenheizung, etc.) können im Bestand sollte diese von einem vom Werk autorisierten Kundendienst Einfluss auf die Güte der Wasserbeschaffenheit haben.
- Seite 25 LIA 0608HXCF M - LIA 1316HXCF M Deutsch 8.3 Vorgehensweise bei Bei Heizwassertemperaturen kleiner 7 °C ist eine Inbetrieb- nahme nicht möglich. Das Wasser im Pufferspeicher muss mit Inbetriebnahme dem 2. Wärmeerzeuger auf mindestens 18 °C aufgeheizt wer- den. Die Inbetriebnahme der Wärmepumpe erfolgt über den Anschließend muss folgender Ablauf eingehalten werden, um...
- Seite 26 Deutsch LIA 0608HXCF M - LIA 1316HXCF M ACHTUNG! Prüfpunkte, Wartung und Tragen Sie bei Arbeiten mit Kältemittel immer eine Störungsbehebung ausreichende persönliche Schutzausrüstung (Schutzhandschuhe, Sicherheitsbrille, etc.). Falls bisher keine Störungen eingetreten sind, kann das Gerät nun in Betrieb genommen werden.
- Seite 27 LIA 0608HXCF M - LIA 1316HXCF M Deutsch 9.2 Wartung ACHTUNG! Bei Reinigung und Wartung, insbesondere bei Abnahme von Für eine optimale Leistung der Split-Wärmepumpe sollte das Abdeckungen muss die gesamte Anlage vorher stromlos Gerät regelmäßig überprüft und gewartet werden.
- Seite 28 Deutsch LIA 0608HXCF M - LIA 1316HXCF M 9.3 Störungsbehebung ACHTUNG! Vor Öffnen des Gerätes ist sicherzustellen, dass alle Falls die Split-Wärmepumpe nicht störungsfrei oder gar nicht Stromkreise spannungsfrei geschaltet sind. arbeitet, prüfen Sie folgende Punkte. 9.3.1 Behebung von Störungen während des Betriebs Pos.
- Seite 29 LIA 0608HXCF M - LIA 1316HXCF M Deutsch Sollte durch Störung oder Leckage ein komplettes Neubefüllen Evakuieren Sie die Anlage und stellen Sie sicher, dass kein der Anlage erforderlich sein gehen Sie bitte wie folgt vor: Sauerstoff oder Stickstoff im Rohrsystem vorhanden ist.
- Seite 30 Deutsch LIA 0608HXCF M - LIA 1316HXCF M 9.4 Kennlinien Temperaturfühler 9.4.2 Montage des Außentemperaturfühlers Inneneinheit Die Außentemperatur wird über den Fühler Wärmequellenein- tritt an der Außeneinheit gemessen. Optional kann ein separat 9.4.1 Fühlerkennlinien Außentemperaturfühler montiert werden. Der Temperaturfühler muss so angebracht werden, dass sämt- Temperatur in °C...
- Seite 31 LIA 0608HXCF M - LIA 1316HXCF M Deutsch 10 Reinigung / Pflege 11 Störungen / Fehlersuche Die Wärmepumpe ist ein Qualitätsprodukt und sollte störungs- 10.1 Pflege frei arbeiten. Tritt dennoch einmal eine Störung auf, wird diese im Display des Wärmepumpenmanagers angezeigt. Schlagen Vermeiden Sie zum Schutz des Gehäuses das Anlehnen und...
- Seite 32 Deutsch LIA 0608HXCF M - LIA 1316HXCF M 13 Geräteinformation Typ- und Verkaufsbezeichnung LIA 0608HXCF M LIA 0911HXCF M Bauform Wärmequelle Luft Luft Ausführung Split reversible Split reversible Regler WPM Touch WPM Touch Wärmemengenzählung Aufstellungsort Innen/Außen Innen/Außen Leistungsstufe Variable Variable Einsatzgrenzen Heizwasser-Vorlauf /-Rücklauf...
- Seite 33 LIA 0608HXCF M - LIA 1316HXCF M Deutsch Elektrischer Anschluss Lastspannung / Absicherung Außeneinheit 1~/N/PE 230 V (50 Hz) / C20A 1~/N/PE 230 V (50 Hz) / C20A Inneneinheit 1~/N/PE 230 V (50 Hz) / B32A 1~/N/PE 230 V (50 Hz) / B32A...
- Seite 34 Deutsch LIA 0608HXCF M - LIA 1316HXCF M Typ- und Verkaufsbezeichnung LIA 1316HXCF M LIA 1316HXCF Bauform Wärmequelle Luft Luft Ausführung Split reversible Split reversible Regler WPM Touch WPM Touch Wärmemengenzählung Aufstellungsort Innen/Außen Innen/Außen Leistungsstufe Variable Variable Einsatzgrenzen Heizwasser-Vorlauf /-Rücklauf °...
- Seite 35 LIA 0608HXCF M - LIA 1316HXCF M Deutsch Elektrischer Anschluss Lastspannung / Absicherung Außeneinheit 1~/N/PE 230 V (50 Hz) / C32A 3~/N/PE 400 V (50 Hz) / C16A Inneneinheit 1~/N/PE 230 V (50 Hz) / B32A 1~/N/PE 230 V (50 Hz) / B32A...
- Seite 36 Deutsch LIA 0608HXCF M - LIA 1316HXCF M 14 Leistungswerte 14.1 Leistungswerte Heizen LIA 0608HXCF M Maximum 2.57 1.49 1.72 2.25 1.53 1.46 2.14 1.67 1.28 1.91 1.64 1.17 1.71 1.57 1.09 3.64 1.56 2.34 3.34 1.86 1.80 2.88 2.03 1.42...
- Seite 37 LIA 0608HXCF M - LIA 1316HXCF M Deutsch 14.2 Leistungswerte Heizen LIA 0911HXCF M Maximum 4.68 2.06 2.27 4.21 2.12 1.98 3.78 2.28 1.66 3.52 2.24 1.57 2.96 2.26 1.31 5.98 2.12 2.82 5.35 2.24 2.39 4.98 2.34 2.13 4.55 2.55...
- Seite 38 Deutsch LIA 0608HXCF M - LIA 1316HXCF M 14.3 Leistungswerte Heizen LIA 1316HXCF (M) Maximum 6.60 3.09 2.14 6.76 3.20 2.11 5.43 3.18 1.71 4.89 3.35 1.46 4.47 3.47 1.29 8.26 3.22 2.57 8.30 3.30 2.52 7.79 3.58 2.18 6.89 3.65...
- Seite 39 LIA 0608HXCF M - LIA 1316HXCF M Deutsch 14.4 Leistungswerte Kühlen LIA 0608HXCF M Maximum 5.27 0.59 8.93 6.38 0.55 11.53 6.77 0.64 10.62 5.05 0.69 7.28 6.16 0.66 9.39 6.55 0.74 8.85 4.55 0.79 5.74 5.66 0.76 7.48 6.05 0.84...
- Seite 40 Deutsch LIA 0608HXCF M - LIA 1316HXCF M 14.5 Leistungswerte Kühlen LIA 0911HXCF M Maximum 6.83 0.69 9.92 8.79 0.82 10.66 9.35 0.77 12.13 6.61 0.77 8.56 7.76 0.81 9.61 8.30 0.76 10.88 6.38 0.89 7.19 6.74 0.79 8.56 7.25 0.75...
- Seite 41 LIA 0608HXCF M - LIA 1316HXCF M Deutsch 14.6 Leistungswerte Kühlen LIA 1316HXCF (M) Maximum 10.0 1.32 7.57 10.9 1.47 7.44 12.0 1.42 8.43 9.80 1.67 5.87 11.4 1.58 7.24 12.5 1.59 7.84 9.57 1.76 5.44 12.0 1.61 7.43 13.0 1.68...
- Seite 42 LIA 0608HXCF M - LIA 1316HXCF M 15 Produktinformationen gemäß Verordnung (EU) Nr.813/2013, Anhang II, Tabelle 2 Erforderliche Angaben über Raumheizgeräte und Kombiheizgeräte mit Wärmepumpe Modell Dimplex LIA 0608HXCF M (LIA 0608 M + LIA HX) Luft-Wasser-Wärmepumpe: Wasser-Wasser-Wärmepumpe: nein Sole-Wasser-Wärmepumpe: nein Niedertemperatur-Wärmepumpe: nein Mit Zusatzheizgerät:...
- Seite 43 LIA 0608HXCF M - LIA 1316HXCF M Deutsch Erforderliche Angaben über Raumheizgeräte und Kombiheizgeräte mit Wärmepumpe Modell Dimplex LIA 0911HXCF M (LIA 0911 M + LIA HX) Luft-Wasser-Wärmepumpe: Wasser-Wasser-Wärmepumpe: nein Sole-Wasser-Wärmepumpe: nein Niedertemperatur-Wärmepumpe: nein Mit Zusatzheizgerät: Kombiheizgerät mit Wärmepumpe: nein Die Parameter sind für eine Mitteltemperaturanwendung anzugeben, außer für die Niedertemperatur-Wärmepumpen.
- Seite 44 Kontakt Glen Dimplex Deutschland GmbH, Am Goldenen Feld 18, 95326 Kulmbach (*) Für Heizgeräte und Kombiheizgeräte mit Wärmepumpe ist die Wärmenennleistung Prated gleich der Auslegungslast im Heizbetrieb Pdesingh und die Wärmenennleistung eines Zusatzheizgerätes Psup gleich der zusaätzlichen Heizleistung sup(Tj ).
- Seite 45 LIA 0608HXCF M - LIA 1316HXCF M Deutsch Erforderliche Angaben über Raumheizgeräte und Kombiheizgeräte mit Wärmepumpe Modell Dimplex LIA 1316HXCF M (LIA 1316 M + LIA HX14) Luft-Wasser-Wärmepumpe: Wasser-Wasser-Wärmepumpe: nein Sole-Wasser-Wärmepumpe: nein Niedertemperatur-Wärmepumpe: nein Mit Zusatzheizgerät: Kombiheizgerät mit Wärmepumpe: nein Die Parameter sind für eine Mitteltemperaturanwendung anzugeben, außer für die Niedertemperatur-Wärmepumpen.
- Seite 46 Anhang LIA 0608HXCF M - LIA 1316HXCF M 16 Maßbilder 16.1 Maßbild Außengerät LIA 0608HXCF M 1008 A-44 452172.66.05a · FD 0306 www.dimplex.de...
- Seite 47 LIA 0608HXCF M - LIA 1316HXCF M Anhang 16.2 Maßbild Außengerät LIA 0911HXCF M / LIA 1316HXCF M / LIA 1316HXCF 1118 www.dimplex.de 452172.66.05a · FD 0306 A-45...
- Seite 48 Anhang LIA 0608HXCF M - LIA 1316HXCF M 16.3 Fundamentplan LIA 0608HXCF M Fundament > 80 ca. 1000 16.4 Fundamentplan LIA 0911HWCF M / LIA 1316HXCF M / LIA 1316HXCF Fundament > 80 ca. 1110 A-46 452172.66.05a · FD 0306...
- Seite 49 LIA 0608HXCF M - LIA 1316HXCF M Anhang 16.5 Maßbild Inneneinheit www.dimplex.de 452172.66.05a · FD 0306 A-47...
- Seite 50 Anhang LIA 0608HXCF M - LIA 1316HXCF M 17 Diagramme 17.1 Einsatzgrenzendiagramm Heizen Warmequelleneintrittstemperatur [°C] A-48 452172.66.05a · FD 0306 www.dimplex.de...
- Seite 51 LIA 0608HXCF M - LIA 1316HXCF M Anhang 17.2 Einsatzgrenzendiagramm Kühlen Wärmesenkeneintrittstemperatur [°C] www.dimplex.de 452172.66.05a · FD 0306 A-49...
- Seite 52 Anhang LIA 0608HXCF M - LIA 1316HXCF M 18 Stromlaufpläne 18.1 Schaltplan LIA 0608HXCF M / LIA 0911HXCF M WERKSEIN- STELLUNG Lüfter blau schwarz PCB A, Inverterplatine für 1-phasig braun blau blau braun PCB B, Hauptsteuerplatine für 1-phasig braun braun Zum Heizband Zur Innengeräte-...
- Seite 53 LIA 0608HXCF M - LIA 1316HXCF M Anhang 18.2 Schaltplan LIA 1316HXCF M 1-phasig WERKSEIN- STELLUNG Lüfter blau PCB A, Inverterplatine schwarz für 1-phasig blau braun blau braun PCB B, Hauptsteuerplatine für 1-phasig braun braun Zum Heizband Zur Innengeräte- Stromversorgung...
- Seite 54 Anhang LIA 0608HXCF M - LIA 1316HXCF M 18.3 Schaltplan LIA 1316HXCF 3-phasig schwarz schwarz schwarz braun braun braun grau Inverterplatine grau grau schwarz Ferrit-Kern blau weiss schwarz Adresse braun Ferrit-Kern grau schwarz Heizband Abflusses (<200mA) Filterplatine Zusätzliche Zwangs- Test Heizquelle Kühlung...
- Seite 55 LIA 0608HXCF M - LIA 1316HXCF M Anhang 18.4 Legende PCB A, Inverterplatine für 1-phasig Inverterplatine für 3-phasig Anschluss für Lüfter Eingangsanschluss P_in für IPM-Modul CN19 Ausgangsanschluss für +12V/9V Kommunikationsanschluss für PCB C CN20 Anschluss für die Kommunikation mit PCB B Eingangsanschluss P_out für IPM-Modul...
- Seite 56 Anhang LIA 0608HXCF M - LIA 1316HXCF M Kommunikationsanschluss für Hydrobox-Steuerkarte CN24 Kommunikationsanschluss für Leistungsmesser CN26 Anschluss für 2-Wege-Ventil 6 CN27 Kommunikationsanschluss für XYE CN28 Anschluss für Niederdruckschalter und Schnellprüfung CN29 Anschluss für Lüfter 15 VDC-Stromversorgung CN30 Anschluss für Niederdruckschalter...
- Seite 57 LIA 0608HXCF M - LIA 1316HXCF M Anhang 19 Hydraulische Einbindungsschemen 19.1 Monoenergetische Anlage mit einem Heizkreis HINWEIS Das hydraulische Einbindungsschema ist ein Musterbeispiel und dient lediglich als Hilfestellung. Eine fach- und sicherheitsgerechte Planung der Anlage ist von einem Fachplaner durchzuführen. Das Kapitel Aufstellung und die entsprechenden Sicherheitshinweise sind dabei zwingend zu beachten.
- Seite 58 Anhang LIA 0608HXCF M - LIA 1316HXCF M 19.2 Monoenergetische Anlage mit einem Heizkreis und Warmwasserbereitung HINWEIS Das hydraulische Einbindungsschema ist ein Musterbeispiel und dient lediglich als Hilfestellung. Eine fach- und sicherheitsgerechte Planung der Anlage ist von einem Fachplaner durchzuführen. Das Kapitel Aufstellung und die entsprechenden Sicherheitshinweise sind dabei zwingend zu beachten.
- Seite 59 LIA 0608HXCF M - LIA 1316HXCF M Anhang 19.3 Legende Absperrventil Überstromventil Rückschlagventil Umwälzpumpe Raumtemperaturgesteuertes Ventil Absperrventil mit Rückschlagventil Wärmeverbraucher Temperaturfühler Dreiwegemischer Schmutzfänger Außeneinheit Inneneinheit Pufferspeicher Warmwasserspeicher Außenfühler Temperaturfühler Warmwasser www.dimplex.de 452172.66.05a · FD 0306 A-57...
- Seite 60 Anhang LIA 0608HXCF M - LIA 1316HXCF M 20 Konformitätserklärung Die aktuelle CE-Konformitätserklärung finden sie als Download https://dimplex.de/lia0608hxcfm https://dimplex.de/lia0911hxcfm https://dimplex.de/lia1316hxcf https://dimplex.de/lia1316hxcfm A-58 452172.66.05a · FD 0306 www.dimplex.de...
- Seite 61 LIA 0608HXCF M - LIA 1316HXCF M Anhang www.dimplex.de 452172.66.05a · FD 0306 A-59...
- Seite 62 Anhang LIA 0608HXCF M - LIA 1316HXCF M A-60 452172.66.05a · FD 0306 www.dimplex.de...
- Seite 63 LIA 0608HXCF M - LIA 1316HXCF M Anhang www.dimplex.de 452172.66.05a · FD 0306 A-61...
- Seite 64 Glen Dimplex Deutschland Projektierung- und Angebotswesen Produkt- und Anwendungsinformation Zentrale Glen Dimplex Deutschland GmbH Projektierung Ihrer Projekte und Wärmepumpen, Speicherheizgeräte, elektrische Am Goldenen Feld 18 Planungsunterstützung. Raumheizgeräte, Lüftungsgeräte, D-95326 Kulmbach elektrische Warmwasserbereiter. T +49 9221 709-101 T +49 9221 709-616...
