LI 16I-TUR
Montage- und
Gebrauchsanweisung
Luft-Wasser-
Wärmepumpe
für Innenaufstellung
Bestell-Nr. | Order no. | No de commande: 452169.66.06
Installation and
Operating Instruction
Air-to-Water
Heat Pump for
Indoor Installation
Glen
Dimplex
Deutschland
Instuctions d'installation
et d'utilisation
Pompe à chaleur
air-eau pour
installation intérieure
DE | EN | FR · FD 0004
Dimplex
Werbung
Kapitel

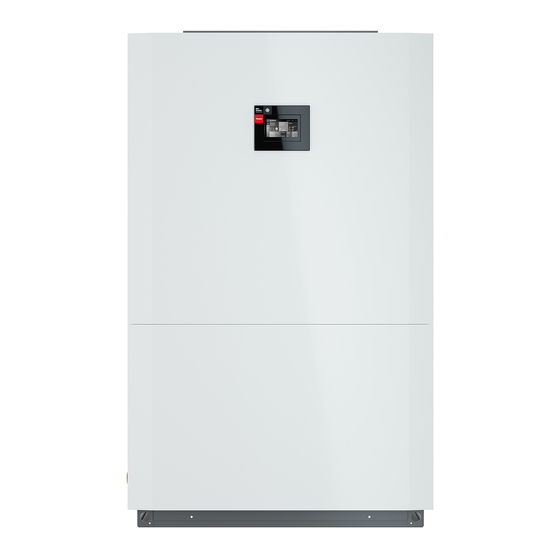

Verwandte Anleitungen für Dimplex LI 16I-TUR
Inhaltszusammenfassung für Dimplex LI 16I-TUR
- Seite 1 Glen Dimplex Deutschland Dimplex LI 16I-TUR Montage- und Installation and Instuctions d‘installation Gebrauchsanweisung Operating Instruction et d‘utilisation Luft-Wasser- Air-to-Water Pompe à chaleur Wärmepumpe Heat Pump for air-eau pour für Innenaufstellung Indoor Installation installation intérieure Bestell-Nr. | Order no. | No de commande: 452169.66.06...
-
Seite 3: Inhaltsverzeichnis
LI 16I-TUR Deutsch Inhaltsverzeichnis Sicherheitshinweise............................DE-2 1.1 Symbole und Kennzeichnung............................DE-2 1.2 Bestimmungsgemäßer Gebrauch ..........................DE-2 1.3 Gesetzliche Vorschriften und Richtlinien.........................DE-2 1.4 Energiesparende Handhabung der Wärmepumpe ....................DE-2 Verwendungszweck der Wärmepumpe ....................DE-3 2.1 Anwendungsbereich...............................DE-3 2.2 Arbeitsweise..................................DE-3 2.3 Funktionsbeschreibung integrierte Wärmemengenzählung ................DE-3 Lieferumfang ..............................DE-4 3.1 Grundgerät ..................................DE-4 3.2 Schaltkasten ..................................DE-5... -
Seite 4: Sicherheitshinweise
Deutsch LI 16I-TUR ACHTUNG! Sicherheitshinweise Für den Betrieb und die Wartung einer Wärmepumpe sind die rechtlichen Anforderungen des Landes einzuhalten, in dem 1.1 Symbole und Kennzeichnung Wärmepumpe betrieben wird. nach Kältemittelfüllmenge ist die Dichtheit der Wärmepumpe Besonders wichtige Hinweise sind in dieser Anleitung mit ACH- regelmäßigen Abständen durch entsprechend geschultes... -
Seite 5: Verwendungszweck Der Wärmepumpe
LI 16I-TUR Deutsch 2.2 Arbeitsweise Verwendungszweck der Wärmepumpe Heizen Außenluft wird vom Ventilator angesaugt und dabei über den 2.1 Anwendungsbereich Verdampfer (Wärmetauscher) geleitet. Der Verdampfer kühlt die Luft ab, d.h. er entzieht ihr Wärme. Die gewonnene Wärme Die Luft/Wasser-Wärmepumpe ist ausschließlich für die Erwär- wird im Verdampfer auf das Arbeitsmedium (Kältemittel) über-... -
Seite 6: Lieferumfang
Deutsch LI 16I-TUR Lieferumfang 3.1 Grundgerät Die Wärmepumpe enthlät unten aufgeführte Bauteile. Der Kältekreis ist „hermetisch geschlossen“ und enthält das vom Kyoto-Protokoll erfasste fluorierte Kältemittel R410A. An- gaben zum GWP-Wert und CO -Äquivalent des Kältemittels finden sich im Kapitel Geräteinformation. Es ist FCKW-frei, baut kein Ozon ab und ist nicht brennbar. -
Seite 7: Schaltkasten
LI 16I-TUR Deutsch 3.2 Schaltkasten Der Schaltkasten befindet sich in der Wärmepumpe. Nach Ab- nahme der unteren Frontabdeckung und Lösen der beiden seit- lichen Schrauben, kann der Schaltkastendeckel abgenommen werden. Im Schaltkasten befinden sich (Netz-)Anschlussklemmen, Leis- tungselektronik für den Verdichter, Kältekreisregler und Wärmepumpenmanager... -
Seite 8: Beipack
Deutsch LI 16I-TUR 3.3 Beipack Transport oben auf Wärmepumpe: ACHTUNG! 1x Dichtmatte Kanalanschluss Die Wärmepumpe darf beim Transport nur bis zu einer Neigung von 45° (in jeder Richtung) gekippt werden. 1x Ringdichtung klein Ansaug 1x Ringdichtung groß Ausblas Der Transport zum endgültigen Aufstellungsort sollte mit Pa- lette erfolgen. - Seite 9 LI 16I-TUR Deutsch Transportsicherung entfernen/einschrauben ACHTUNG! Vor der Inbetriebnahme ist die Transportsicherung zu entfernen. Zum einfacheren Transportieren in bestehenden Wohnungen bzw. Gebäuden ist es möglich, das Grundgerät in zwei Teile zu trennen. Dazu ist nach dem Entfernen der Verkleidungsbleche wie folgt vorzugehen: Kältemittel absaugen...
-
Seite 10: Aufstellung
Deutsch LI 16I-TUR 6.2 Kondensatleitung Aufstellung Das im Betrieb anfallende Kondenswasser muss frostfrei abge- 6.1 Allgemein leitet werden. Um einen einwandfreien Abfluss zu gewährleis- ten, muss die Wärmepumpe waagerecht stehen. Das Kondens- Die Bauweise des Gerätes sieht mehrere Anschlussvarianten wasserrohr muss mindestens einen Durchmesser von 50 mm vor. -
Seite 11: Luftanschluss
LI 16I-TUR Deutsch 7.2 Luftanschluss Wird ein anderer als der als Zubehör erhältliche Luftkanal ver- wendet, ist drauf zu achten, dass die innere Querschnittsfläche von Luftansaug- und Luftausblasseite durch den Luftkanal ACHTUNG! nicht verringert wird. Für die Abdichtung zur Wärmepumpe Der Ansaug- und Ausblasbereich darf nicht eingeengt oder können die mitgelieferten "Ringdichtungen klein und groß"... -
Seite 12: Heizungsseitiger Anschluss
Deutsch LI 16I-TUR 7.3 Heizungsseitiger Anschluss Mindestheizwasserdurchsatz Der Mindestheizwasserdurchsatz der Wärmepumpe ist in Die heizungsseitigen Anschlüsse an der Wärmepumpe sind mit jedem Betriebszustand der Heizungsanlage sicherzustellen. 1¼" Außengewinde versehen. Beim Anschluss an die Wärme- Dieses kann z.B. durch Installation eines doppelt differenz- pumpe muss an den Übergängen mit einem Schlüssel gegen-... -
Seite 13: Montage Der Anlegefühler
LI 16I-TUR Deutsch 7.4.1 Fühlerkennlinien Auslegungsparameter Fühlerleitung Leitermaterial Temperatur in °C Kabellänge 50 m NTC-2 in k 14,6 11,4 Umgebungstemperatur 35 °C NTC-10 in k 67,7 53,4 42,3 33,9 27,3 22,1 18,0 B2 (DIN VDE 0298-4 / Verlegeart IEC 60364-5-52) Außendurchmesser... -
Seite 14: Elektrischer Anschluss
Deutsch LI 16I-TUR 7.5 Elektrischer Anschluss Das Schütz (K21) für die Flanschheizung (E9) im Warmwas- serspeicher ist entsprechend der Heizkörperleistung aus- zulegen und bauseits beizustellen. Die Ansteuerung (230 V 7.5.1 Allgemein AC) erfolgt aus dem WPM über Stecker (7) vom definierten Funktionsblock. - Seite 15 LI 16I-TUR Deutsch +A220-T1 (optional) +A220-N17 (optional) www.glendimplex.de 452169.66.06 · FD 0004 DE-13...
-
Seite 16: Anschluss Von Elektronisch Geregelten Umwälzpumpen
Deutsch LI 16I-TUR 7.5.3 Anschluss von elektronisch Regel die Heizkreise der Räume auf der Süd- und Westseite. Mindestens ein Heizkreis muss geöffnet bleiben (z.B. Bad). geregelten Umwälzpumpen Das Überströmventil ist so weit zu öffnen, dass sich bei der ak- Elektronisch geregelte Umwälzpumpen können hohe Anlauf- tuellen Wärmequellentemperatur die in der nachstehenden Ta-... -
Seite 17: Reinigung / Pflege
LI 16I-TUR Deutsch Danach muss mit geeigneten neutralisierenden Mitteln gründ- Reinigung / Pflege lich nachgespült werden, um Beschädigungen durch eventuell im System verbliebene Reinigungsmittelreste zu verhindern. 9.1 Pflege Die Säuren sind mit Vorsicht anzuwenden und es sind die Vor- schriften der Berufsgenossenschaften einzuhalten. -
Seite 18: Geräteinformation
Deutsch LI 16I-TUR 12 Geräteinformation Typ- und Verkaufsbezeichnung LI 16I-TUR Bauform Wärmequelle Luft Saisonale Leistungszahl mittleres Klima 35 °C / 55 °C 4,77 / 3,71 Regler integriert Aufstellungsort Wärmeerzeuger innen Aufstellungsort Wärmequelle innen Wärmemengenzählung integriert Leistungsstufen variabel Einsatzgrenzen bis 60 ± 2K / ab 22 Heizwasser-Vorlauf / -Rücklauf... -
Seite 19: Frostschutz Kondensatwanne / Wasser Im Gerät Gegen Einfrieren Geschützt
LI 16I-TUR Deutsch Entspricht den europäischen Sicherheitsbestimmungen Sonstige Ausführungsmerkmale Abtauart Kreisumkehr Frostschutz Kondensatwanne / Wasser im Gerät gegen Einfrieren geschützt max. Betriebsüberdruck (Wärmesenke) Heizleistung / Leistungszahl Wärmeleistung / Leistungszahl EN 14511 bei A-7 / W35 kW / --- 10,7 / 3,1... -
Seite 20: Produktinformationen Gemäß Verordnung (Eu) Nr.813/2013, Anhang Ii, Tabelle 2
Kontakt Glen Dimplex Deutschland GmbH, Am Goldenen Feld 18, 95326 Kulmbach (*) Für Heizgeräte und Kombiheizgeräte mit Wärmepumpe ist die Wärmenennleistung Prated gleich der Auslegungslast im Heizbetrieb Pdesingh und die Wärmenennleistung eines Zusatzheizgerätes Psup gleich der zusaätzlichen Heizleistung sup(Tj ). -
Seite 21: Garantieurkunde
Wahl instandgesetzt oder durch einwandfreie Teile Die aktuellen Pauschalen und die damit verbundenen Leistungs- ersetzt werden. Durch Art oder Ort des Einsatzes des Gerätes oder umfänge sind im Internet unter: http://www.dimplex.de/garantie- schlechte Zugänglichkeit des Gerätes bedingte außergewöhnliche verlaengerung hinterlegt. Hier ist ebenfalls eine Online-Beauftra- Kosten der Nachbesserung werden nicht übernommen. - Seite 22 Deutsch LI 16I-TUR DE-20 452169.66.06 · FD 0004 www.glendimplex.de...
-
Seite 23: Anhang / Appendix / Annexes
LI 16I-TUR Anhang · Appendix · Annexes Anhang / Appendix / Annexes Maßbilder / Dimension Drawings / Schémas cotés ................A-II 1.1 Maßbild / Dimension drawing / Schéma coté ......................A-II Diagramme / Diagrams / Diagrammes ....................A-III 2.1 Kennlinien Heizen / Characteristic curves for heating operation / Courbes caractéristiques mode chauffage....................................A-III... -
Seite 24: Maßbilder / Dimension Drawings / Schémas Cotés
Anhang · Appendix · Annexes LI 16I-TUR 1 Maßbilder / Dimension Drawings / Schémas cotés 1.1 Maßbild / Dimension drawing / Schéma coté A-II 452169.66.06 · FD 0004 www.glendimplex.de... -
Seite 25: Diagramme / Diagrams / Diagrammes
LI 16I-TUR Anhang · Appendix · Annexes 2 Diagramme / Diagrams / Diagrammes 2.1 Kennlinien Heizen / Characteristic curves for heating operation / Courbes caractéristiques mode chauffage Heizleistung in [kW] / Heating capacity in [kW] / Puissance de chauffage en [kW] EN 14511 A7 W35...30 1,2 m³/h... - Seite 26 Anhang · Appendix · Annexes LI 16I-TUR Heizleistung in [kW] / Heating capacity in [kW] / Puissance de chauffage en [kW] 35°C Heizwasseraustritt / water outlet / sortie del'eau Heizwasserdurchfluss / water flow rate / Débit d'eau de chauffage 1,2 m³/h max.
-
Seite 27: Einsatzgrenzendiagramm Heizen / Operating Limits Diagram Heating / Diagramme Des Seuils D'utilisation Chauffage
LI 16I-TUR Anhang · Appendix · Annexes 2.2 Einsatzgrenzendiagramm Heizen / Operating limits diagram heating / Diagramme des seuils d'utilisation chauffage Wasseraustritt (+/- 2 K) Water outlet (+/- 2 K) Sortie d'eau (+/- 2 K) *Wassereintritt / *Water inlet / *Entrée d'eau Die maximalen Vorlauftemperaturen werden beim geforderten Mindestheizwasserdurchf l uss erreicht. -
Seite 28: Einsatzgrenzendiagramm Kühlen / Operating Limits Diagram Cooling / Diagramme Des Seuils D'utilisation Rafraîchissement
Anhang · Appendix · Annexes LI 16I-TUR 2.3 Einsatzgrenzendiagramm Kühlen / Operating limits diagram cooling / Diagramme des seuils d'utilisation rafraîchissement Wasseraustritt (+/- 2 K) Water outlet (+/- 2 K) Sortie d'eau (+/- 2 K) Die Angaben gelten bei Einhaltung des geforderten Mindestkühlwasserdurchflusses. -
Seite 29: Einbindungsschemen / Integration Diagram / Schéma D'intégration
LI 16I-TUR Anhang · Appendix · Annexes 3 Einbindungsschemen / Integration diagram / Schéma d'intégration 3.1 Hydraulische Einbindungsschema / Hydraulic integration diagram / Schéma d’intégration hydraulique www.glendimplex.de 452169.66.06 · FD 0004 A-VII... -
Seite 30: Legende / Legend / Légende
Anhang · Appendix · Annexes LI 16I-TUR 3.2 Legende / Legend / Légende Absperrventil Shutoff valve Vanne d’arrêt Sicherheitsventilkombination Safety valve combination Jeu de vannes de sécurité Umwälzpumpe Circulating pump Circulateur Ausdehnungsgefäß Expansion vessel Vase d’expansion Vanne commandée par Raumtemperaturgesteuertes Ventil Room temperature-controlled valve température ambiante... -
Seite 31: Konformitätserklärung / Declaration Of Conformity / Déclaration De Conformité
LI 16I-TUR Anhang · Appendix · Annexes 4 Konformitätserklärung / Declaration of Conformity / Déclaration de conformité Die aktuelle CE-Konformitätserklärung finden sie als Download unter: You can find and download the current CE conformity declaration at: Vous pouvez télécharger la déclaration de conformité CE actuelle sous : https://glendimplex.de/li16I-tur... - Seite 32 Glen Dimplex Deutschland GmbH Irrtümer und Änderungen vorbehalten. Geschäftsbereich GDTS Subject to alterations and errors. Am Goldenen Feld 18 Sous réserve d’erreurs et modifications. D-95326 Kulmbach +49 (0) 9221 709 924545 www.glendimplex.de...
