Polski

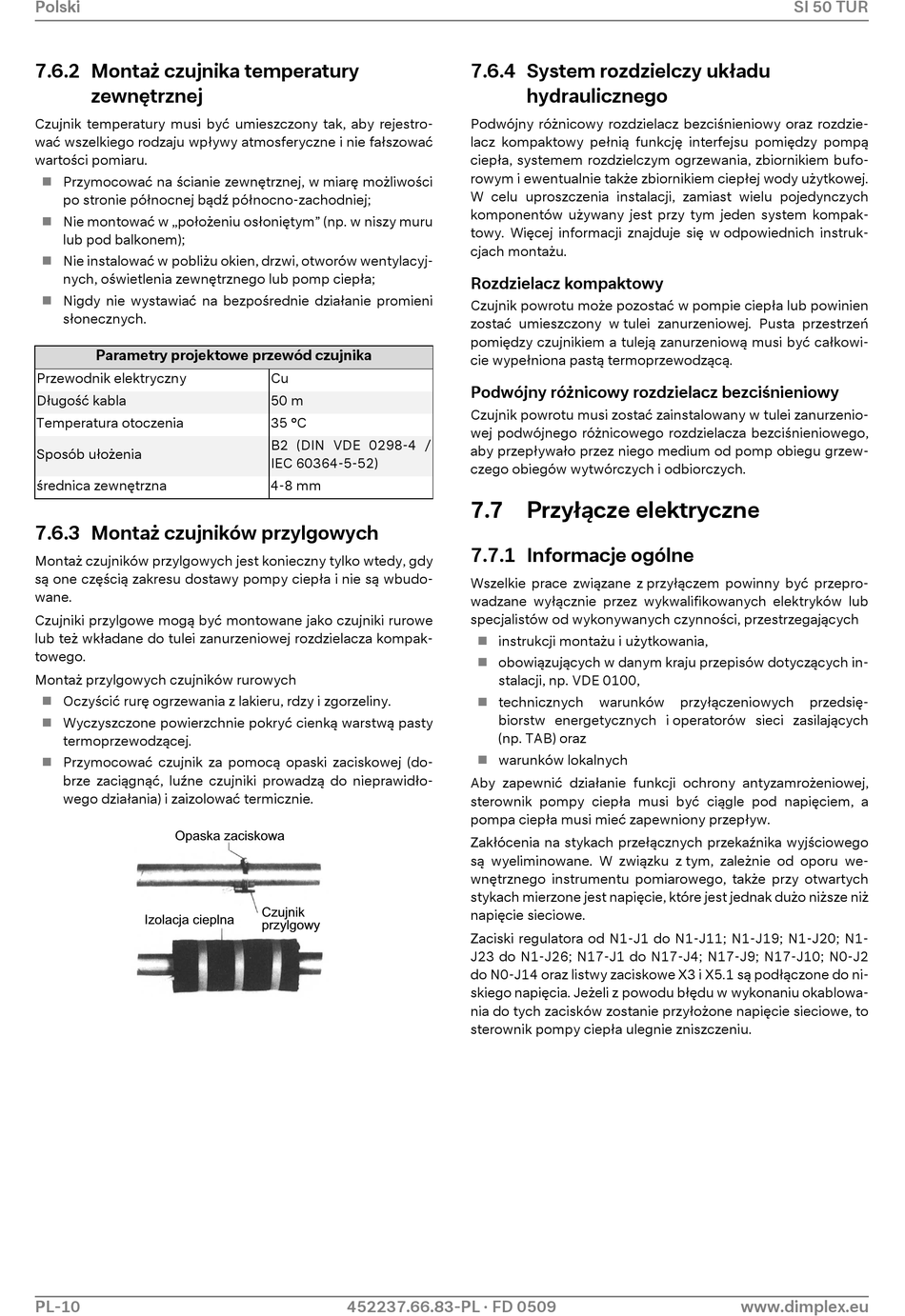

7.6.2 Montaż czujnika temperatury
zewnętrznej
Czujnik temperatury musi być umieszczony tak, aby rejestro-
wać wszelkiego rodzaju wpływy atmosferyczne i nie fałszować
wartości pomiaru.
 Przymocować na ścianie zewnętrznej, w miarę możliwości
po stronie północnej bądź północno-zachodniej;
 Nie montować w „położeniu osłoniętym" (np. w niszy muru
lub pod balkonem);
Nie instalować w pobliżu okien, drzwi, otworów wentylacyj-

nych, oświetlenia zewnętrznego lub pomp ciepła;
 Nigdy nie wystawiać na bezpośrednie działanie promieni
słonecznych.
Parametry projektowe przewód czujnika
Przewodnik elektryczny
Długość kabla
Temperatura otoczenia
Sposób ułożenia
średnica zewnętrzna
7.6.3 Montaż czujników przylgowych
Montaż czujników przylgowych jest konieczny tylko wtedy, gdy
są one częścią zakresu dostawy pompy ciepła i nie są wbudo-
wane.
Czujniki przylgowe mogą być montowane jako czujniki rurowe
lub też wkładane do tulei zanurzeniowej rozdzielacza kompak-
towego.
Montaż przylgowych czujników rurowych
 Oczyścić rurę ogrzewania z lakieru, rdzy i zgorzeliny.
Wyczyszczone powierzchnie pokryć cienką warstwą pasty

termoprzewodzącej.
 Przymocować czujnik za pomocą opaski zaciskowej (do-
brze zaciągnąć, luźne czujniki prowadzą do nieprawidło-
wego działania) i zaizolować termicznie.
Opaska zaciskowa
Izolacja cieplna
PL-10
Cu
50 m
35 °C
B2 (DIN VDE 0298-4 /
IEC 60364-5-52)
4-8 mm
Czujnik
przylgowy
452237.66.83-PL · FD 0509
7.6.4 System rozdzielczy układu
hydraulicznego
Podwójny różnicowy rozdzielacz bezciśnieniowy oraz rozdzie-
lacz kompaktowy pełnią funkcję interfejsu pomiędzy pompą
ciepła, systemem rozdzielczym ogrzewania, zbiornikiem bufo-
rowym i ewentualnie także zbiornikiem ciepłej wody użytkowej.
W celu uproszczenia instalacji, zamiast wielu pojedynczych
komponentów używany jest przy tym jeden system kompak-
towy. Więcej informacji znajduje się w odpowiednich instruk-
cjach montażu.
Rozdzielacz kompaktowy
Czujnik powrotu może pozostać w pompie ciepła lub powinien
zostać umieszczony w tulei zanurzeniowej. Pusta przestrzeń
pomiędzy czujnikiem a tuleją zanurzeniową musi być całkowi-
cie wypełniona pastą termoprzewodzącą.
Podwójny różnicowy rozdzielacz bezciśnieniowy
Czujnik powrotu musi zostać zainstalowany w tulei zanurzenio-
wej podwójnego różnicowego rozdzielacza bezciśnieniowego,
aby przepływało przez niego medium od pomp obiegu grzew-
czego obiegów wytwórczych i odbiorczych.
7.7 Przyłącze elektryczne
7.7.1 Informacje ogólne
Wszelkie prace związane z przyłączem powinny być przepro-
wadzane wyłącznie przez wykwalifikowanych elektryków lub
specjalistów od wykonywanych czynności, przestrzegających
instrukcji montażu i użytkowania,

obowiązujących w danym kraju przepisów dotyczących in-

stalacji, np. VDE 0100,
 technicznych warunków
biorstw energetycznych i operatorów sieci zasilających
(np. TAB) oraz
warunków lokalnych

Aby zapewnić działanie funkcji ochrony antyzamrożeniowej,
sterownik pompy ciepła musi być ciągle pod napięciem, a
pompa ciepła musi mieć zapewniony przepływ.
Zakłócenia na stykach przełącznych przekaźnika wyjściowego
są wyeliminowane. W związku z tym, zależnie od oporu we-
wnętrznego instrumentu pomiarowego, także przy otwartych
stykach mierzone jest napięcie, które jest jednak dużo niższe niż
napięcie sieciowe.
Zaciski regulatora od N1-J1 do N1-J11; N1-J19; N1-J20; N1-
J23 do N1-J26; N17-J1 do N17-J4; N17-J9; N17-J10; N0-J2
do N0-J14 oraz listwy zaciskowe X3 i X5.1 są podłączone do ni-
skiego napięcia. Jeżeli z powodu błędu w wykonaniu okablowa-
nia do tych zacisków zostanie przyłożone napięcie sieciowe, to
sterownik pompy ciepła ulegnie zniszczeniu.
SI 50 TUR
przyłączeniowych przedsię-
www.dimplex.eu
