ACHTUNG!
Vor der Inbetriebnahme ist die Transportsicherung zu
entfernen.
Zum einfacheren Transportieren in bestehenden Wohnungen
bzw. Gebäuden ist es möglich, das Grundgerät in zwei Teile zu
trennen.

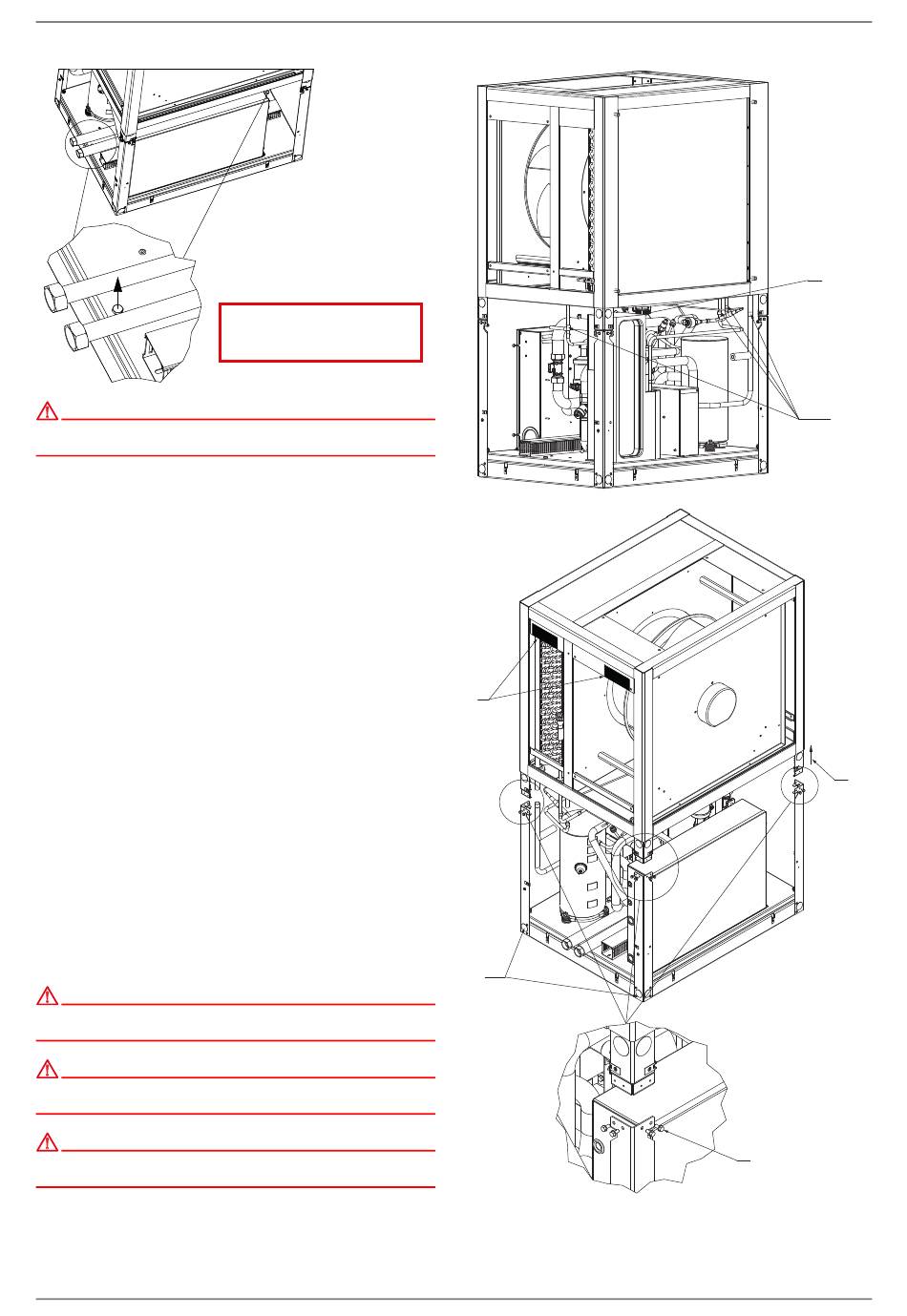

Dazu ist nach dem Entfernen der Verkleidungsbleche wie folgt
vorzugehen:
1)
Kältemittel absaugen
2)
Kondensatschlauch entfernen
3)
Rohrisolation über den Lötstellen entfernen
4)
4x Lötstellen spanfrei trennen.
5)
Kabel
am
Ventilator
Kabelverschraubungen in der Kondensatwanne ziehen.
6)
Je 4x Schrauben an den Ecken lösen
7)
Oberen Teil der Wärmepumpe herunterheben
8)
Bereiche zum Anheben am Rahmen
9)
Wärmepumpe zum Aufstellungsort transportieren
10) Teile zusammenfügen
11) Trennstellen wieder verlöten (mit Inertgasspülung)
12) Kältekreis evakuieren
13) Kältemittel einfüllen
14) Dichtheitsprüfung durchführen
15) Rohrisolationen wieder anbringen
16) Ventilator wieder anklemmen
17) Bohrungen zum Anbringen einer Transporthilfe (z.B. Trag-
gurte, etc.)
ACHTUNG!
Nicht an der Kondensatwanne anheben. Diese kann keine
Kräfte aufnehmen.
ACHTUNG!
Arbeiten an Kältekreis und Elektrik dürfen nur von
sachkundigem Fachpersonal durchgeführt werden.
ACHTUNG!
Vor
dem
Abstellen
Kondensatschlauch zu entfernen.
