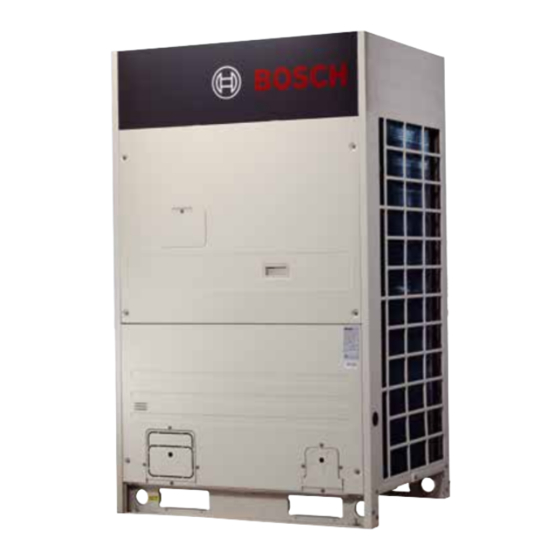

CLIMATE 5000 VRF
MDCI Serie – Mini-VRF Außeneinheit
MDCI8-1, MDCI10-1, MDCI12-1, MDCI14-1, MDCI16-1
Bedienungsanleitung
Vielen Dank, dass Sie sich für unser Klimagerät entschieden haben.
Lesen Sie diese Anleitung vor der Verwendung Ihres Klimageräts sorgfältig und bewahren Sie sie für den
späteren Gebrauch auf.
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Bosch CLIMATE 5000 VRF
Inhaltszusammenfassung für Bosch CLIMATE 5000 VRF

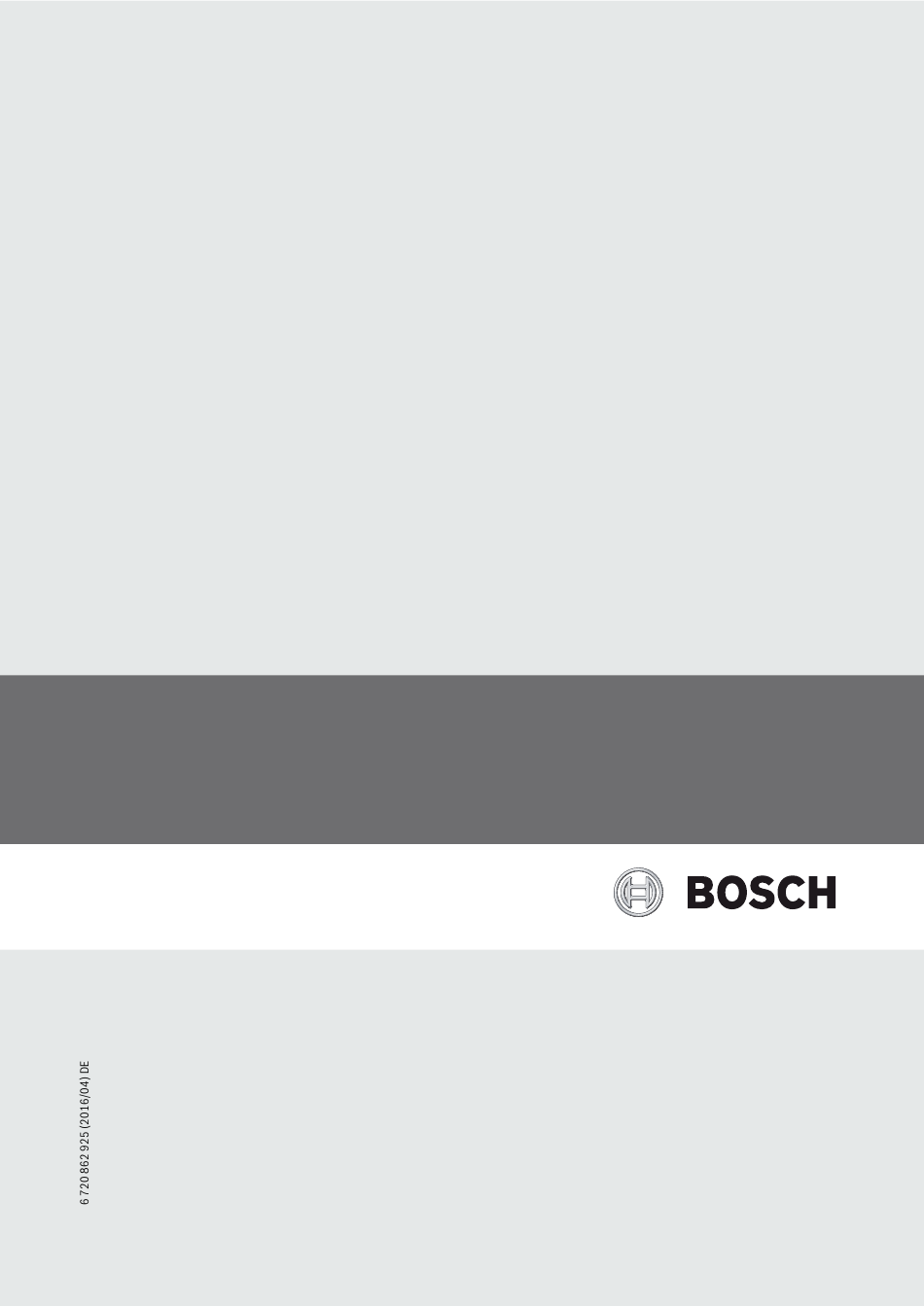

- Seite 1 CLIMATE 5000 VRF MDCI Serie – Mini-VRF Außeneinheit MDCI8-1, MDCI10-1, MDCI12-1, MDCI14-1, MDCI16-1 Bedienungsanleitung Vielen Dank, dass Sie sich für unser Klimagerät entschieden haben. Lesen Sie diese Anleitung vor der Verwendung Ihres Klimageräts sorgfältig und bewahren Sie sie für den...
- Seite 2 Abb. 1 Luftauslass Gerätefuß Anschluss Kältemittelrohr Luftansaugung (Anschluss im Gehäuse) HINWEIS Alle Abbildungen in dieser Anleitung dienen nur zur Veranschaulichung. Leichte Abweichungen vom erworbenen Klimagerät sind (je nach Modell) möglich. Es gilt die tatsächliche Ausführung. 16 kW gemäß IEC 61000-3-12. 6 720 862 925 (2016/04) MDCI Serie –...
-
Seite 3: Inhaltsverzeichnis
WICHTIGE SICHERHEITSHINWEISE | 3 INHALT SEITE Es kann gesundheitliche Auswirkungen haben den Körper über längere Zeit dem direkten Luftstrom auszusetzen. 1. WICHTIGE SICHERHEITSHINWEISE ........3 Keine Gegenstände oder Finger Luftauslass- oder 2. TEILEBEZEICHNUNG ............4 Luftansaugöffnung stecken. Es besteht Verletzungsgefahr. 3. -
Seite 4: Teilebezeichnung
4 | TEILEBEZEICHNUNG 2. TEILEBEZEICHNUNG Nach längerem Betrieb Aufstellort und Befestigungen des Geräts auf Unversehrtheit überprüfen. Die Klimaanlage besteht aus Inneneinheit, Außeneinheit, Verbindun- Bei Schäden kann das Gerät umkippen. Es besteht Verletzungsgefahr. gsrohr und Fernbedienung. (siehe Abb. 1) Wenn sich außer dem Klimagerät ein Brennergerät im Raum befindet, Bedientaste für Zwangskühlung den Raum ausreichend lüften, um einem Sauerstoffman gel vorzubeugen. -
Seite 5: Betriebsbereich
BETRIEBSBEREICH | 5 3. BETRIEBSBEREICH Die folgenden Texte werden in der angegebenen Reihenfolge angezeigt (8/10,5/18 kW). Für einen sicheren und effizienten Betrieb die Anlage bei folgenden Normalanzeige Anzeige "--" Umgebungsbedingungen betreiben. â á Temperatur Betriebsart Letzter Störungs- oder Außentemperatur Raumtemperatur (0—Standby;... -
Seite 6: Heizleistung
6 | BEDIENUNG UND LEISTUNG 4.3 Heizleistung 4.6 Hinweise zum Heizbetrieb • Das Heizprinzip beruht auf einem Wärmepumpenprozess, bei dem • Zu Beginn des Heizbetriebs wird nicht sofort warme Luft abgegeben der Außenluft Wärme entzogen und im Raum abgegeben wird. Bei (je nach Raum- und Außentemperatur 3–5 Minuten Verzögerung). -
Seite 7: Störungscodes Der Ausseneinheit
STÖRUNGSCODES DER AUSSENEINHEIT | 7 5. STÖRUNGSCODES DER AUSSENEINHEIT Tab. 5-1 (12/14/16 kW) Anzeige- Störung oder Schutzfunktion Abweichung von M_Home (Option) EEPROM-Störung Kommunikationsstörung zwischen Chips von Innen- und Außeneinheit Kommunikationsstörung zwischen Hauptplatine und IR341 Fühlerstörung an der Außeneinheit Störung Spannungsschutz Störung an Gleichstromgebläse Heizgebläsestörung in Bereich A seit 5 Minuten Zweite E6-Störung innerhalb von 10 Minuten (Entriegelung nach Abschaltung) - Seite 8 8 | STÖRUNGSCODES DER AUSSENEINHEIT Tab. 5-2 (8/10,5/18 kW) Anzeige- Störung oder Schutzfunktion Kommunikationsstörung zwischen Innen-/Außeneinheiten Störung an Temperaturfühler T3 und T4 Netzspannungsschutz Gebläseschutz Störung am Temperaturfühler der Kompressorausgangsleitung EEPROM-Störung Ein Gebläse im Bereich A läuft seit mehr als 5 min im Heizbetrieb 2.
-
Seite 9: Symptome, Die Keine Störungen Des Klimageräts Darstellen | 9
SYMPTOME, DIE KEINE STÖRUNGEN DES KLIMAGERÄTS DARSTELLEN | 9 6. SYMPTOME, DIE KEINE STÖRUNGEN Symptom 4.2: Inneneinheit, Außeneinheit Während ■ Anlagenbetriebs erklingt ein anhaltendes, leises Zischen. DES KLIMAGERÄTS DARSTELLEN Das ist das Geräusch des Kältemittelgases, das durch die Innen- und Außeneinheiten strömt. - Seite 10 10 | STÖRUNGSBEHEBUNG Tab. 7-1 Symptome Ursachen Lösung • Stromausfall. • Wiederherstellung der Stromversorgung • Betriebsschalter ausgeschaltet. abwarten. • Sicherung des Betriebsschalters durchgebrannt. • Spannungsversorgung einschalten. Einheit startet nicht • Batterien der Fernbedienung leer oder andere • Sicherung austauschen. Störung der Fernbedienung. •...
-
Seite 11: Störungen Der Fernbedienung
STÖRUNGSBEHEBUNG | 11 7.2 Störungen der Fernbedienung Vor der Kontaktaufnahme zwecks Wartung oder Reparatur folgende Punkte prüfen. (siehe Tab. 7-2) Tab. 7-2 Symptome Prüfanweisung Lösung • Prüfen, ob im Display die Betriebsart "AUTO" Wenn der Automatikbetrieb ausgewählt wurde, ändert angezeigt wird. das Klimagerät die Gebläsedrehzahl automatisch. - Seite 12 Bosch Thermotechnik GmbH Junkersstrasse 20-24 D-73249 Wernau www.bosch-thermotechnology.com...
