Voltaje máximo de entrada
Si en el aparato entra un voltaje superior al
valor especificado, se dañará el relé eléctrico
de entrada.
Nunca introduzca un voltaje superior al valor
especificado.

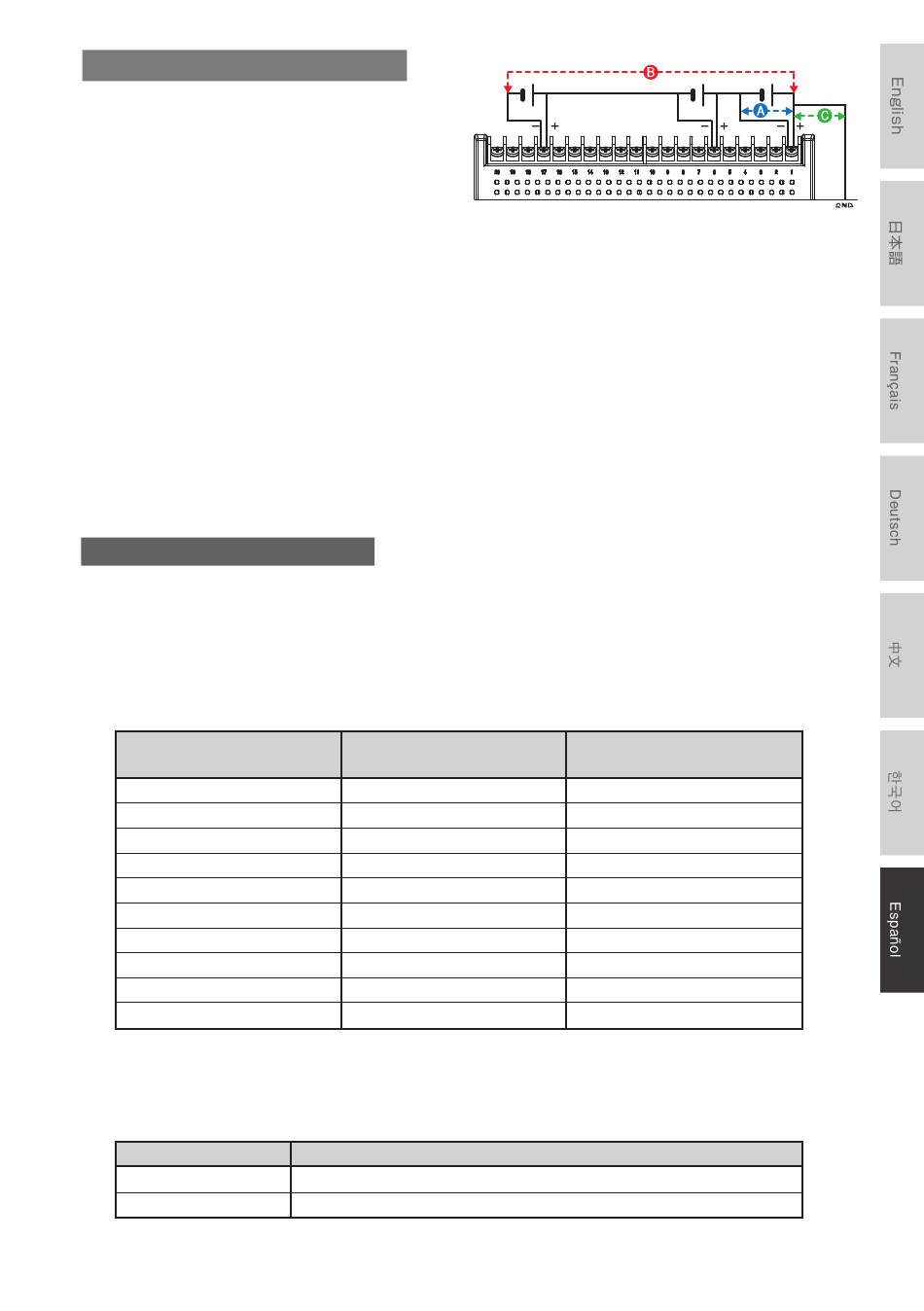

Terminal de tornillo estándar de 20 canales
(B-563)
Terminal estándar sin tornillos de 20 canales
(B-563SL)
Terminal estándar sin tornillos de 30 canales
(B-563SL-30)
< Entre los terminales +/-(A) >
• Voltaje máximo de entrada:
60Vp-p (Rango de 20mV a 2V)
110Vp-p (Rango de 5V a 100V)
< Entre canal y canal (B) >
• Voltaje máximo de entrada: 60Vp-p
• Voltaje soportado: 350 Vp-p a 1 minuto
< Entre el canal y terminal GND (C) >
• Voltaje máximo de entrada: 60Vp-p
• Voltaje soportado: 350 Vp-p a 1 minuto
Medidas contra el ruido
Si los valores medidos fluctúan debido a ruidos extraños, ejecute las siguientes contramedidas.
(Los resultados pueden variar según el tipo de ruido).
Ej 1 : Conecte la entrada GND del GL860 a tierra.
Ej 2 : Conecte la entrada GND del GL860 a la GND del objeto de medición.
Ej 3 : Haga funcionar el GL860 con pilas (Opción: B-573).
Ej 4 : Ajuste un filtro en el menú de ajustes de AMP, ajuste el filtro a cualquier ajuste que no sea "Off".
Ej 5 : Ajuste el intervalo de muestreo que activa el filtro digital del GL860 (véase la tabla siguiente).
Número de canales de
medición
*1
1 canal
2 canales
3 a 4 canales
5 canales
6 a 10 canales
11 a 20 canales
21 a 40 canales
41 a 50 canales
51 a 100 canales
101 a 200 canales
*1 El número de canales de medición es la cantidad de canales activos en los que los ajustes de
entrada NO están en "Off".
*2 La medición de temperatura no es ajustable en los intervalos de muestreo de 5, 10, 20, 50ms.
En el menú "OTHER" se debe configurar la frecuencia de electricidad doméstica a
utilizar. Configure la frecuencia de alimentación de CA que se utilizará.
Seleccionar artículos
50Hz
60Hz
Terminal de alta precisión y alto voltaje
(B-565)
< Entre los terminales +/-(A) >
• Voltaje máximo de entrada:
< Entre canal y canal (B) >
• Voltaje máximo de entrada: 600 Vp-p
• Voltaje soportado: 600Vp-p
< Entre el canal y terminal GND (C) >
• Voltaje máximo de entrada: 300Vp-p
• Voltaje soportado: 2300VACrms a 1 minuto
Intervalo de muestreo
permitido
5ms o mayor
10ms o mayor
20ms o mayor
50ms o mayor
50ms o mayor
100ms o mayor
200ms o mayor
250ms o mayor
500ms o mayor
1s o mayor
Zona donde la frecuencia eléctrica es de 50 Hz.
Zona donde la frecuencia eléctrica es de 60 Hz.
72
60Vp-p (Rango de 20mV a 2V)
110Vp-p (Rango de 5V a 100V)
Intervalo de muestreo
que activa el Filtro Digital
50ms o mayor
*2
125ms o mayor
*2
250ms o mayor
*2
250ms o mayor
*2
500ms o mayor
*2
1s o mayor
2s o mayor
2s o mayor
5s o mayor
10s o mayor
Descripción
