최대 입력 전압에 대하여
사 양 을 초 과 한 전 압 을 입 력 하 면 입 력 부 에
사용하고 있는 반도체 릴레이에 고장이 납니다.
사 양 을 초 과 한 전 압 은 한 순 간 이 라 할 지 라 도
입력하지 마십시오.
표준 20CH 나사식 터미널(B-563)
표준 20CH 나사 없는 단자(B-563SL)
표준 30CH 나사 없는 단자(B-563SL-30)

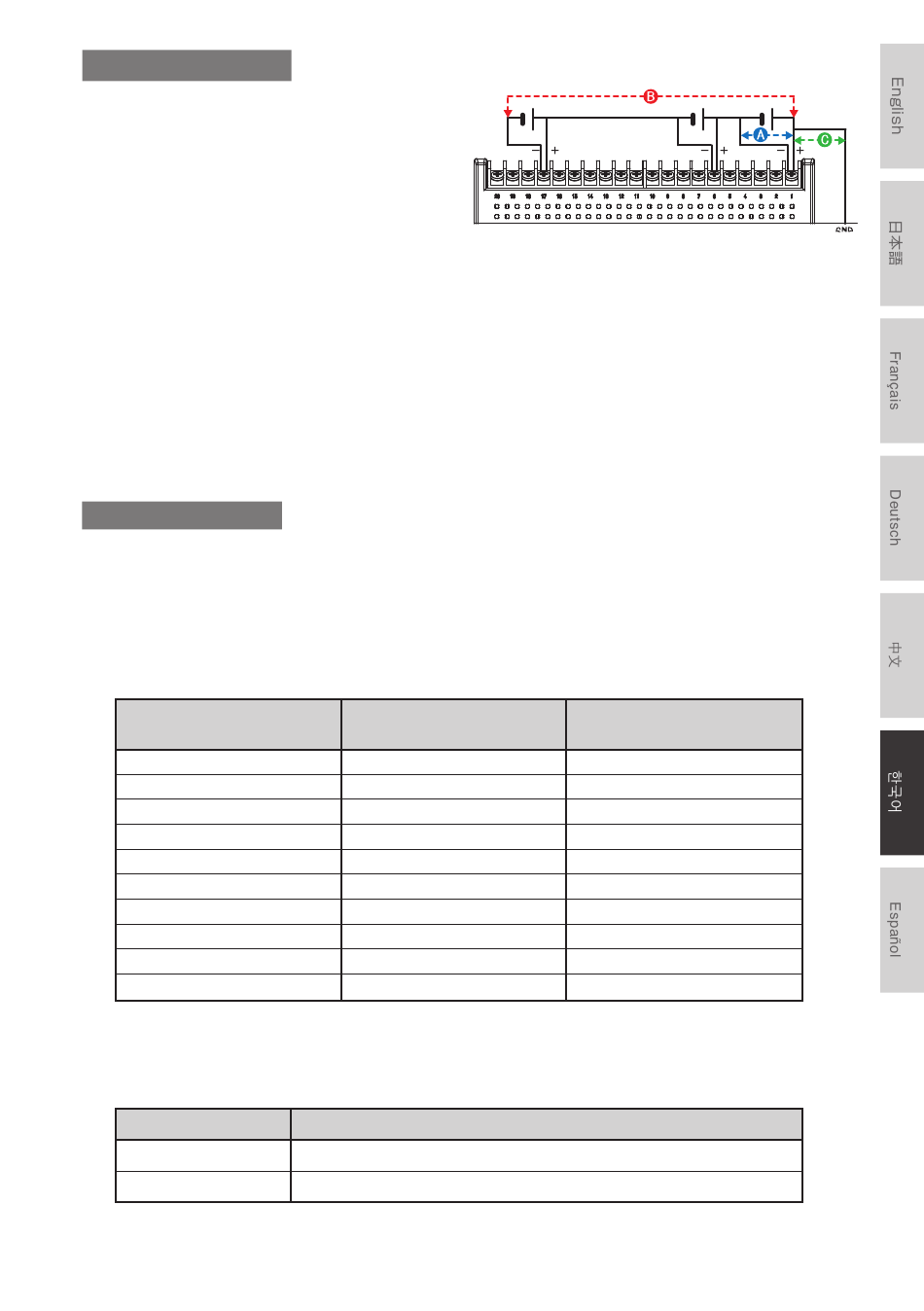

< 입력 단자 +/- 단자 간(A부 등) >
• 최대 입력 전압: 60Vp-p(20mV~2V 레인지)
110Vp-p(5V~100V 레인지)
< 입력 단자/입력 단자 간(B부 등) >
• 최대 입력 전압: 60Vp-p
• 내전압 : 350Vp-p/1분간
< 입력 단자/GND 단자 간(C부 등) >
• 최대 입력 전압: 60Vp-p
• 내전압 : 350Vp-p/1분간
노이즈 대책 방법
외부 노이즈로 이 기기의 측정치가 변동될 경우 아래와 같은 대응을 권장합니다.
(노이즈의 종류에 따라 효과는 다릅니다.)
예1 : 이 기기의 GND를 어스에 접속합니다.
예2 : 이 기기의 GND와 측정 대상의 GND를 접속합니다.
예3 : 이 기기를 배터리(옵션 B-573) 구동으로 합니다.
예4 : AMP 설정 메뉴에서 필터를 OFF 이외로 합니다.
예5: 이 기기의 디지털 필터가 유효한 샘플링 간격으로 합니다. (아래 표)
측정 CH 수
1 ch
2 ch
3～4 ch
５ ch
６～10 ch
11～20 ch
21～40 ch
41～50 ch
51～100 ch
101～200 ch
※1 측정 CH 수란 입력 설정이 OFF 이외로 설정되어 있는 CH 수입니다.
※2 5, 10, 20, 50ms 샘플링 간격으로는 온도 측정이 불가능합니다.
"OTHER" 메뉴에서는 사용할 상용전원 주파수를 설정해야 합니다.
사용할 AC 전원 주파수를 설정합니다.
항목 선택
50Hz
60Hz
※1 설정 가능한 샘플링 간격
5ms이상
10ms이상
20ms이상
50ms이상
50ms이상
100ms이상
200ms이상
250ms이상
500ms이상
1s이상
전원 주파수가 50Hz인 지역.
전원 주파수가 60Hz인 지역.
내전압 고정밀 단자(B-565)
< 입력 단자 +/- 단자 간(A부 등) >
• 최대 입력 전압: 60Vp-p(20mV~2V 레인지)
110Vp-p(5V~100V 레인지)
< 입력 단자/입력 단자 간(B부 등) >
• 최대 입력 전압: 600Vp-p
• 내전압 : 600Vp-p
< 입력 단자/GND 단자 간(C부 등) >
• 최대 입력 전압: 300Vp-p
• 내전압 : 2300VACrms/1분간
디지털 필터가 유효가 되는
샘플링 간격
※2
※2
※2
※2
※2
설명
61
50ms이상
125ms이상
250ms이상
250ms이상
500ms이상
1s이상
2s이상
2s이상
5s이상
10s이상
