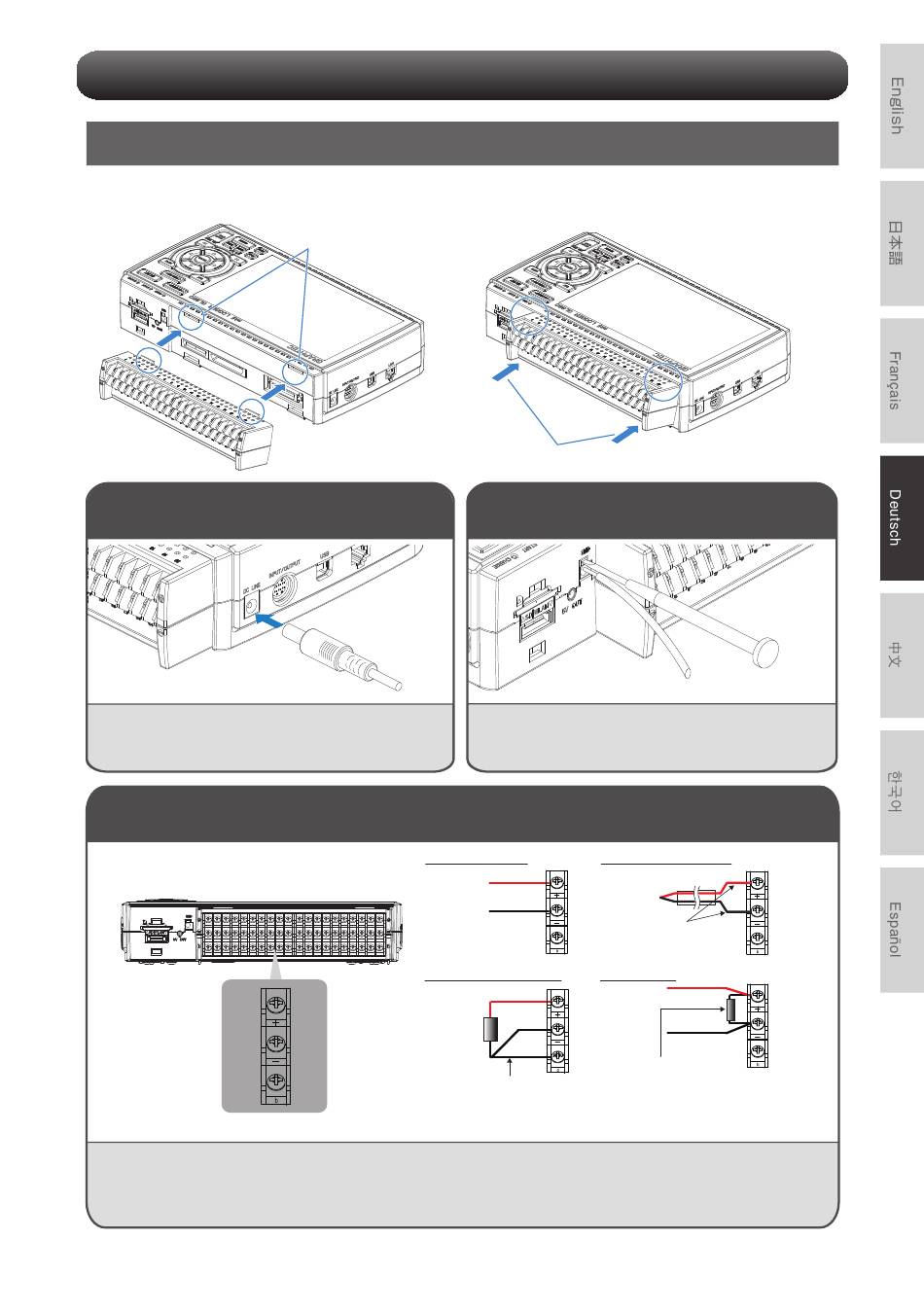

Vorgehensweise beim Anschließen
1. Laschen an der Oberseite der Anschlussein-
heit in die Nuten einführen.
Anschließen des AC-Adapters
Schließen Sie den Gleichstromausgang des
Netzteils an den mit "DC LINE" bezeichneten
Anschluss am GL860 an.
Anschluss der analogen Eingangsklemmen
<Block für erhöhte
Spannungsfestigkeit (B-565)>
CH1................................CH20
+
-
b
ACHTUNG
・Schließen Sie das Kabel an den vorgesehenen Kanal an, wobei die einzelnen Kanäle nummeriert sind.
* Weitere Informationen finden Sie im Benutzerhandbuch.
・B-563/B-563SL/B-563SL-30 unterstützen keinen Widerstandslampeneingang.
Montage des Terminals
In die Nut einführen
Spannungseingang
Gleichspannungseingang
Widerstandsthermometer
Der Leitungswiderstand sollte 10 Ω
oder weniger pro Draht betragen,
drei Drähte müssen gleich lang
sein.
37
2. Drücken Sie die Terminaleinheit in die
gezeigte Richtung, bis sie sicher einrastet.
Drücken Sie
Anschließen des Erdungskabels
Drücken Sie mit einem Schlitzschraubendreher auf den
Knopf über der GND-Klemme, während Sie das
Erdungskabel mit dem GL860 verbinden.
Verbinden Sie das andere Ende des Kabels mit der Erde.
Thermoelement-Eingang
+
-
Falls erforderlich,
wird ein Kompensationskabel
verwendet.
Stromeingang
A
+
B
-
b
b
Shunt-Widerstand
Beispiel: Das Stromsignal wird mit Hilfe des
Shunt-Widerstands in eine Spannung umgewandelt.
Für 4 bis 20mA Strom, um das Signal in 1 bis 5V
umzuwandeln.
Hinweis: Graphtec bietet den Präzisions-Shunt-Wid-
+
-
+
-
erstand B-551 mit 250 Ohm an.
