GRAPHTEC midi LOGGER GL860 Schnellstartanleitung Seite 16

1. 端子台上部にある爪を本体の溝に差し込み
ます。
ACアダプタの接続
AC アダプタの出力側を本体の「DC LINE」表示の
コネクタへ接続します。
＜高耐圧高精度端子（B-565）の場合＞
CH1................................CH20
注意
・上面の端子番号に従って任意の端子に接続してください。
スクリューレス端子への接続は、取扱説明書（PDF）をご覧ください。
・B-563/B-563-SL/B-563SL-30 は、測温抵抗体入力に対応していません。

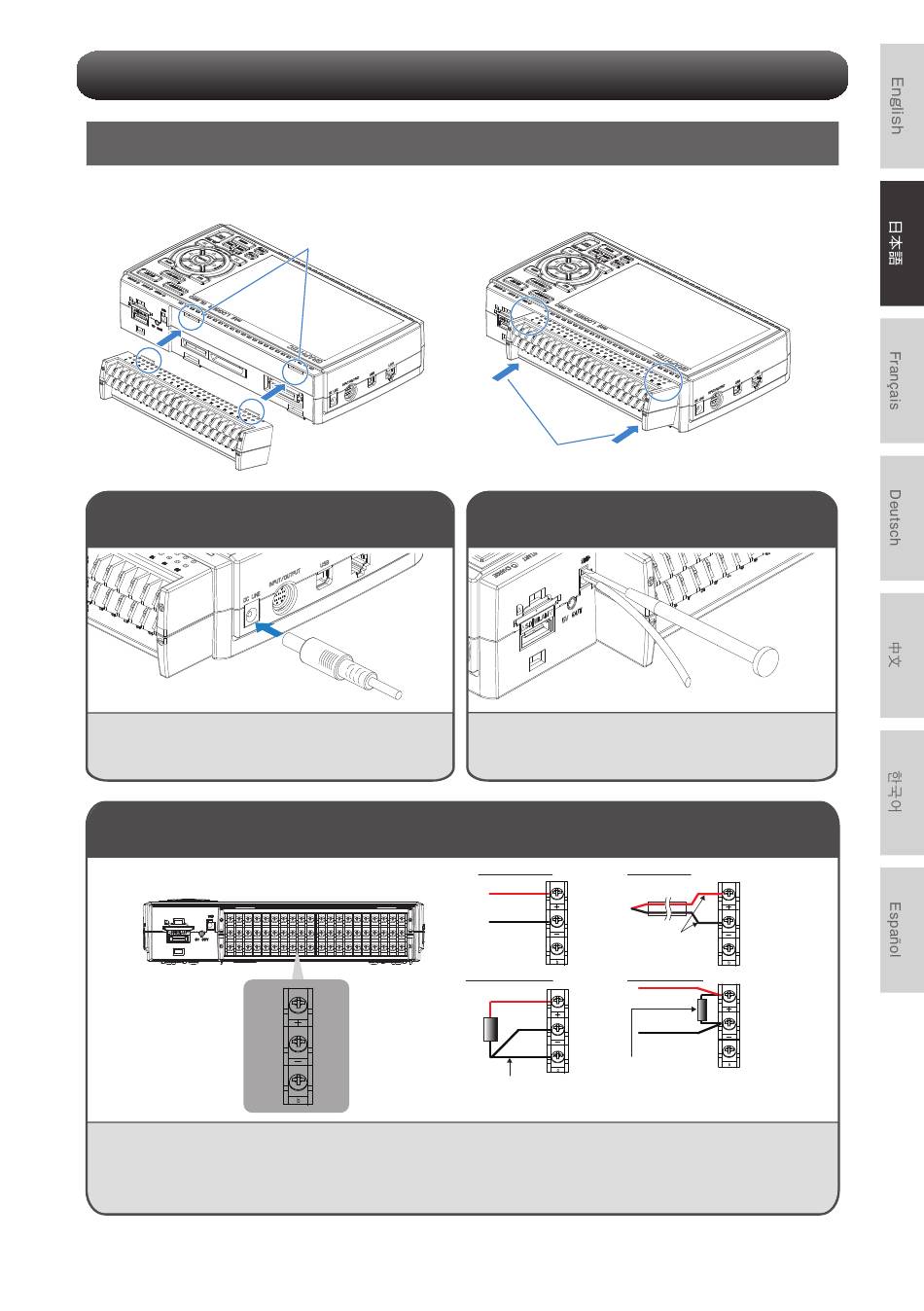

各種接続方法
端子台の装着方法
溝に差し込む
アナログ入力端子への接続
+
-
b
1線 あ た り の リ ー ド 線 抵 抗
10Ω以下で、３線とも抵抗
値を等しくしてください。
2. ロックがかかるまで、矢印の方向に押し込
みます。
押し込む
アースケーブルの接続
GND 端子の上にあるボタンを、マイナスドライバー
で押しながら、本器にアースケーブルを接続します。
ケーブルの片側はアースへ接続してください。
直流電圧入力
+
直流電圧
-
測温抵抗体入力
A
+
B
-
b
b
シャント抵抗
例 : 4-20mA の場合、250Ω （±0.1％）を
付けて、1-5V レンジで測定します。
※ シャント抵抗は、 B-551（オプション）
15
熱電対入力
+
-
補償導線
直流電流入力
+
-
をご使用ください。
