9.
Netz-/Akkuanzeige
10.
Signalverlaufsmodus
11.
Digital-Anzeigebereich
12.
Schnelleinstellungen
13.
Alarmanzeigebereich
14.
Anzeige virtueller Stift
15.
Anzeigebereich für
Dateinamen
16.
Untere Grenze der
Skala
17.
Wellenform-Anzeigeb
ereich
18.
Obere Grenze der
Skala
19.
Datenaufzeichnungsb
alken
: Zeigt die folgenden Symbole an, um
den Betriebsstatus des Netzstroms
und des Akkus anzuzeigen.
Hinweis: Verwenden Sie diese Anzeige
als Richtwert, da die
verbleibende Batterieleistung
nur eine Schätzung ist. Diese
Anzeige ist keine Garantie für
die Betriebszeit mit Akku.
: Zeigt Analog, Logik, Impuls und Berechnung an.
: Zeigt die Eingangswerte für jeden Kanal an.
Mit den Tasten
und
(vergrößerte Anzeige).
Der ausgewählte aktive Kanal wird ganz oben in der
Wellenformanzeige angezeigt.
: Zeigt Elemente an, die leicht eingestellt
werden können.
Die Tasten
und
verwendet werden, um eine
Schnelleinstellungsoption zu
aktivieren, und die Tasten
um die Werte zu ändern.
: Zeigt den Status des Alarmausgangs
an. (Rot = Alarm erzeugt, weiß =
Alarm nicht erzeugt)
: Zeigt die Signalpositionen,
Triggerpositionen und Alarmbereiche
für jeden Kanal an.
: Zeigt den Namen der aufgezeichneten Datei während des
Aufnahmevorgangs an.
Wenn Daten wiedergegeben werden, werden hier die
Anzeigeposition und die Cursorinformationen angezeigt.
: Zeigt die Untergrenze der Skala des derzeit aktiven Kanals an.
: Hier werden die Wellenformen des Eingangssignals angezeigt.
: Zeigt die Obergrenze der Skala des derzeit aktiven Kanals an.
: Zeigt die verbleibende Kapazität des Speichermediums während der
Datenaufzeichnung an.
Wenn Daten wiedergegeben werden, werden hier die
Anzeigeposition und die Cursorinformationen angezeigt.
43

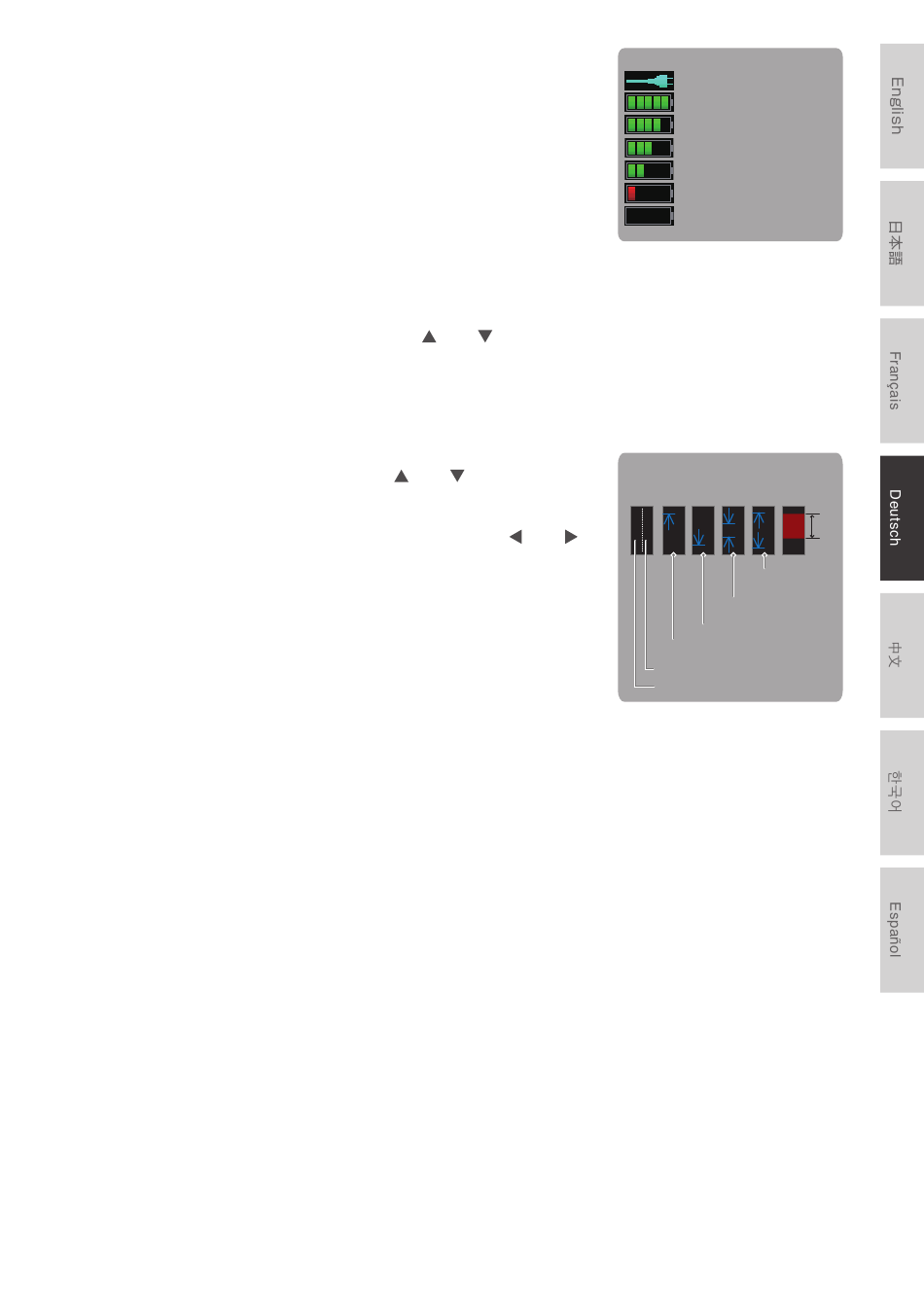

Netz-/Akkuanzeige
kann der aktive Kanal ausgewählt werden
Anzeige virtueller Stift
können
Position des
Auslösers
und
,
Verwendung des
AC-Netzteils
Batterieleistung: 100 - 90%
Batterieleistung: 89 - 70%
Batterieleistung: 69 - 50%
Batterieleistung: 49 - 30%
Batterieleistung: 29 - 10%
Batterieleistung: 10%
oder weniger
Alarmbereich
Außerhalb des
Bereichs
Innerhalb des
Bereichs
Fallender Auslöser
Steigender Auslöser
Stoppseite
Startseite
