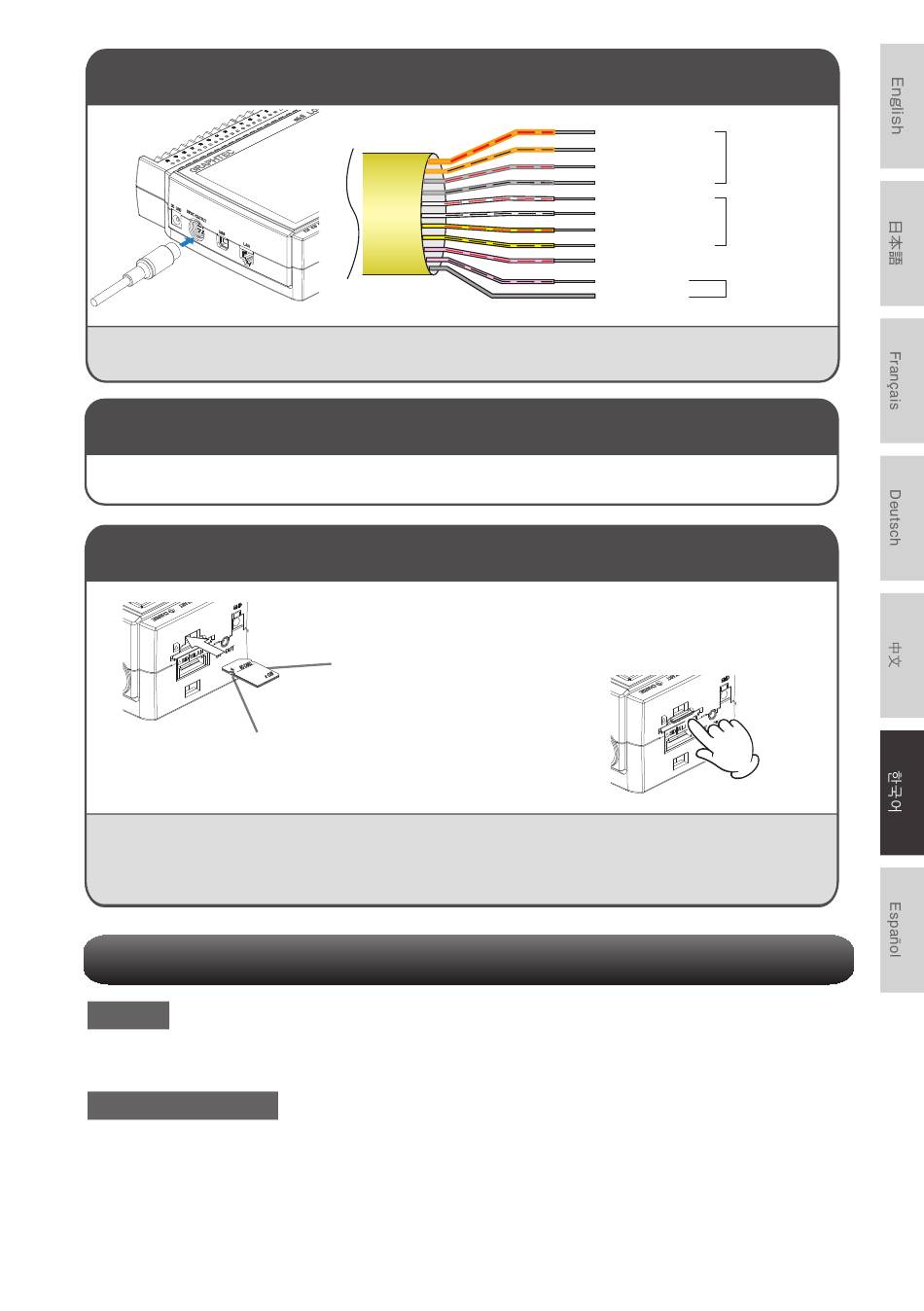

외부 입출력 단자로의 접속(옵션 B-513 사용)
입출력 신호를 연결하려면 GL용 B-513 입출력 케이블(별매)이 필요합니다.
(로직/펄스 입력, 알람 출력, 트리거 입력)
본체 메모리는 분리할 수 없습니다.
※ LOCK가 되어 있으면 해제하셔야 합니다.
주의
SD 카드를 분리할 때는 본체 화면의 SD 카드 표시가 녹색이 된 후에 분리해 주십시오.
옵션의 무선 LAN 유닛을 장착하는 경우는 SD 카드를 장착할 수 없습니다
SD 카드 접속 중에는 POWER의 LED도 깜박입니다.
워밍업
이 기기의 사양 성능을 충족시키기 위해 사용 전 30분 정도 전원을 투입한 상태에서의 워밍업을
권장합니다.
미사용 CH의 처리
이 기기의 아날로그 입력부에는 노이즈 제거 능력을 향상시키기 위해 콘덴서가 들어 있습니다.
그 때문에 입력 단자가 오픈 상태에서는 다른 CH의 신호가 영향을 주고 있는 것 같은 측정 결과가
되는 경우가 있습니다. 이러한 경우는 입력 설정을 Off로 하시거나 +/- 단자를 쇼트해 주십시오.
정상적으로 신호가 입력된 경우에는 다른 CH의 영향은 없습니다.
< 결선도 >
본체 메모리에 대하여
SD 카드 장착
< 장착 방법 >
① SD 카드 보호 커버를
분리합니다.
② SD 카드를 찰칵 소리와 함께
잠금이 될 때까지 밀어
넣습니다.
측정 시 주의사항
60
주황색/빨간색 점
: 1
주황색/검정색 점
: 2
로직/펄스 입력
회색/빨간색 점
: 3
회색/검정색 점
: 4
흰색/빨간색 점
: 1
흰색/검정색 점
: 2
알람 출력
노란색/빨간색 점
: 3
노란색/검정색 점
: 4
크/빨간색 점
: 트리거 입력/
외부 샘플링 입력
핑크/검정색
GND
실드
< 분리 방법 >
① SD 카드를 가볍게
밀어넣으면 잠금이 풀려
분리할 수 있습니다.
