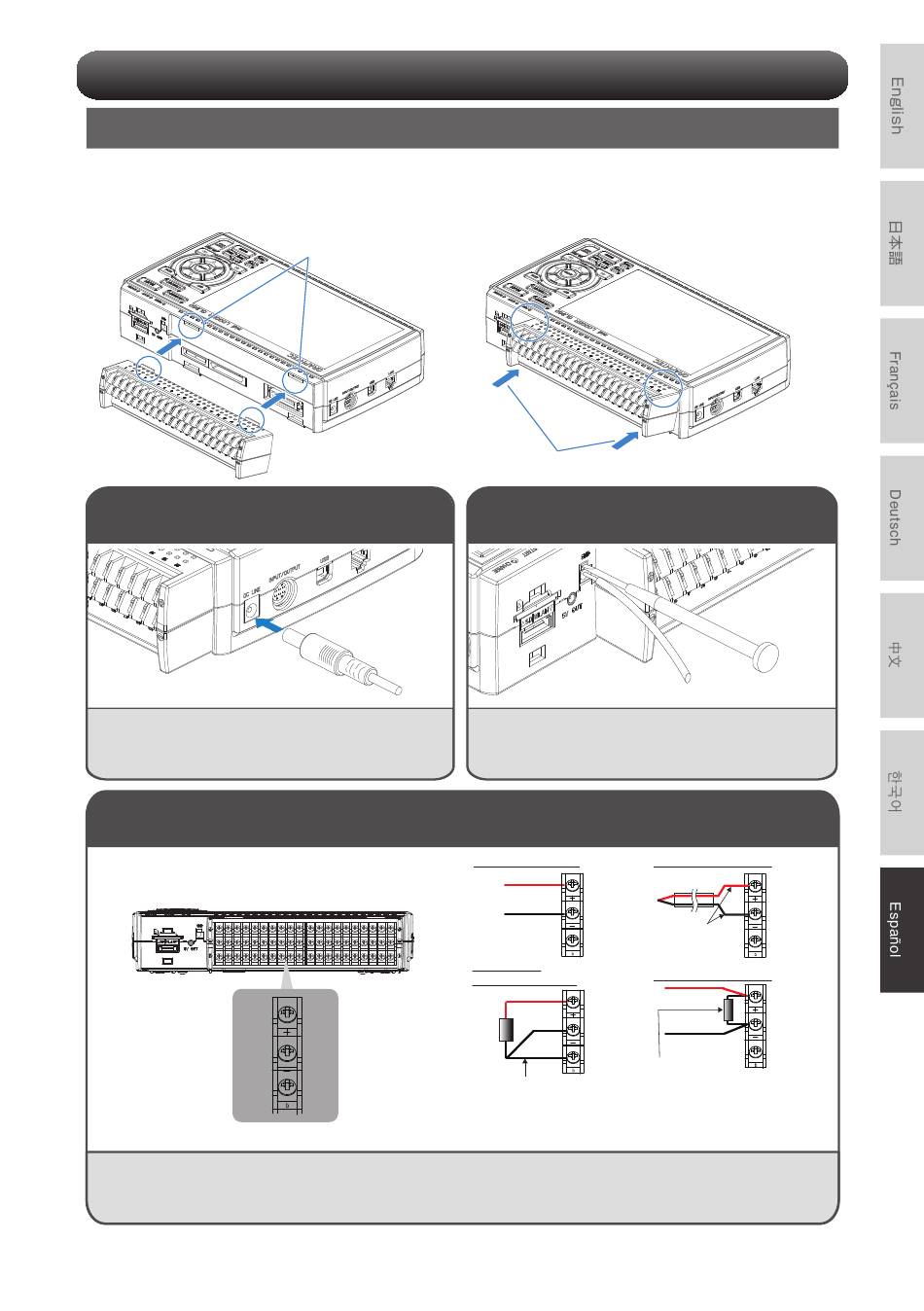

Procedimientos de conexión
1. Inserte las pestañas del terminal en la
ranura que se encuentra por la parte
superior de su aparato GL860.
Conexión del adaptador de CA
Conecte el terminal de salida de adaptador de CA al
conector sobre su GL860 indicado como "DC LINE".
Conectar a los terminales de entrada analógica
Terminal de alta precisión y alto
voltaje (B-565)
CH1................................CH20
PRECAUCIÓN:
• Para la conexión de los terminales de los cables, guíese de las enumeraciones de los canales que se
encuentra por la cara frontal de la unidad.
* Para más información, consulte el Manual del usuario.
Montaje los terminales
Insertar en la ranura
+
-
b
2. Presione la unidad terminal en la dirección
que se muestra en la figura hasta que
quede bloqueada.
Presione
Conexión del cable de tierra
Para conectar el cable de tierra al GL860, utilice un
destornillador plano para pulsar el botón situado
encima del terminal GND.
Conecte el otro extremo del cable a tierra.
Entrada de voltaje
+
Entrada de voltaje CC
-
Entrada de
termorresistencia
A
+
B
-
b
b
Resistencia de derivación
La resistencia de los cables
Para la medición de corriente de entre 4 a 20mA,
conductor debe ser menor a 10Ω.
conecte una resistencia de derivación de 250Ω
Los tres cables deben tener la
misma longitud.
(±0.1%) y configure su aparato en el rango 1-5V.
Obs: Se le recomienda el uso de nuestra
70
Entrada de termopar
+
-
El cable de
compensación se
utiliza si es necesario.
Entrada de corriente
+
-
resistencia de derivación B-551. (Opcional)
