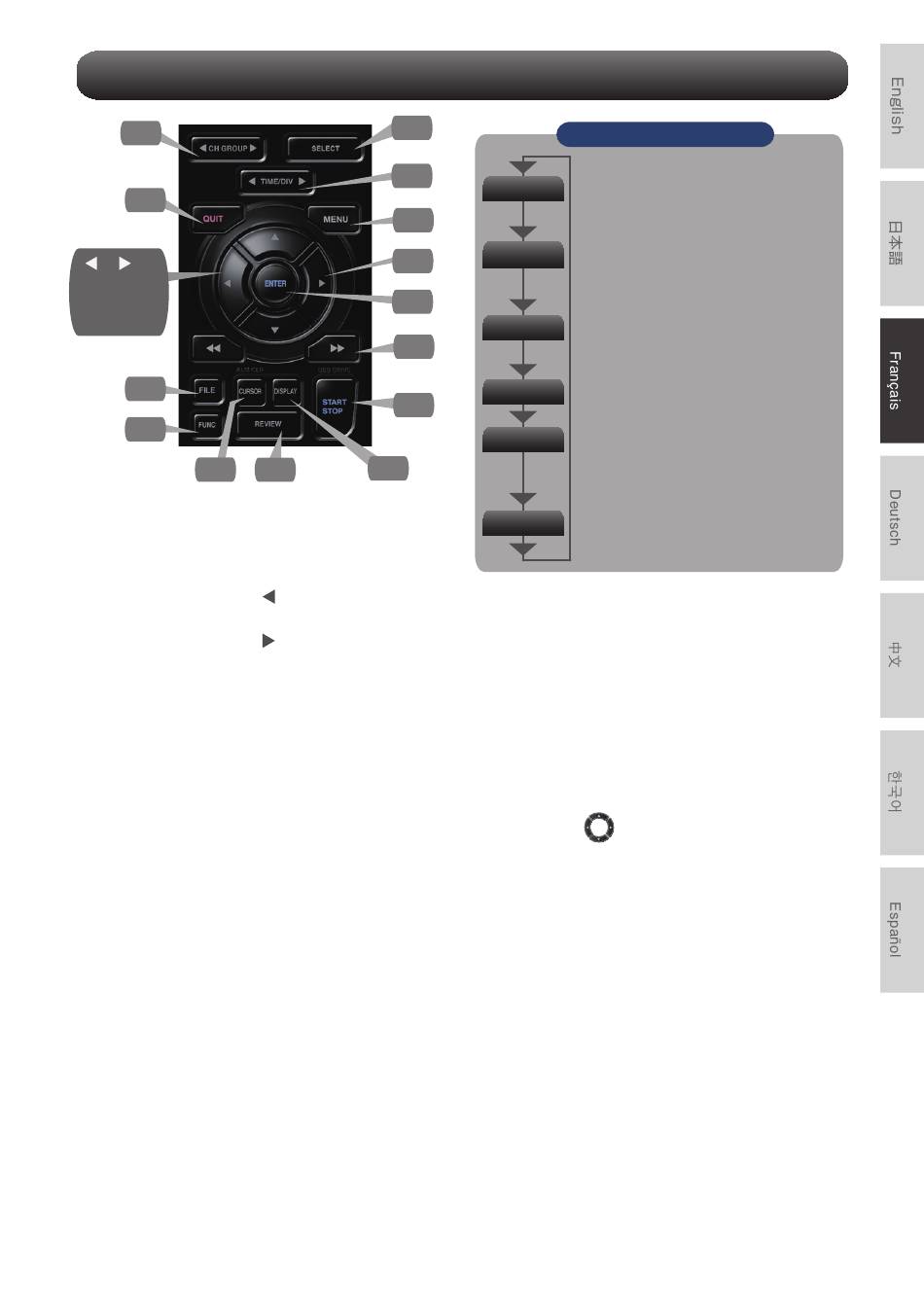

Description des touches du panneau de commande
1
5
+
+
ENTER
Réglage du
mot de passe
13
14
12
1. CH GROUP
Appuyez sur cette touche pour passer au
groupe suivant composé de 10 canaux.
Appuyez sur la touche   pour passer au
groupe précédent.
Appuyez sur la touche   pour passer au
groupe suivant.
2. SELECT
Bascule entre les canaux d'affichage
analogique, d'impulsion logique et de calcul.
3. TIME/DIV
Appuyez sur la touche [TIME/DIV] pour
modifier la plage d'affichage de l'axe des
temps sur l'écran de la forme d'onde.
4. MENU
Appuyez sur la touche [MENU] pour ouvrir un
menu de configuration.
2
3
4
6
7
8
9
11
10
[Menu] Séquence
• Paramétrages AMP
AMP
Définissez l'entrée, la plage, le filtre, la
mise à l'échelle et d'autres aux
paramétrages basés sur le canal.
•Paramétrages de l'enregistrement
DATA
Définissez l'intervalle d'échantillonnage
et la destination de l'enregistrement de
données.
•Paramétrages de déclenchement
TRIG
Définissez les conditions de démarrage
et d'arrêt de l'enregistrement
spécifiées.
•Paramétrages d'alarme
ALARM
Définissez les conditions d'alarme.
•Paramétrages d'interface
I/F
Définissez l'ID USB.
Si l'unité sans fil en option est installée,
configurez les paramètres de la
connexion LAN sans fil.
•Autres paramétrages
OTHER
Réglez la luminosité de l'écran, la
couleur d'arrière-plan, la langue, etc.
5. QUIT (LOCAL)
Appuyez sur la touche [QUIT] pour annuler les
paramétrages et revenir à l'état par défaut.
Si le GL860 est dans un état à distance
(Verrouillage des touches) et qu'il est piloté par
un ordinateur via une interface USB ou WLAN,
vous pouvez revenir à un état de fonctionne-
ment normal (Local) en appuyant sur la
touche.
6. Touches   (TOUCHES DE DIREC-
TION)
Les touches de direction sont utilisées pour
sélectionner les éléments de configuration du
menu et pour déplacer les curseurs pendant
une opération de relecture de données.
7. ENTER
Appuyez sur la touche [ENTER] pour valider les
paramétrages et confirmer vos paramétrages.
29
