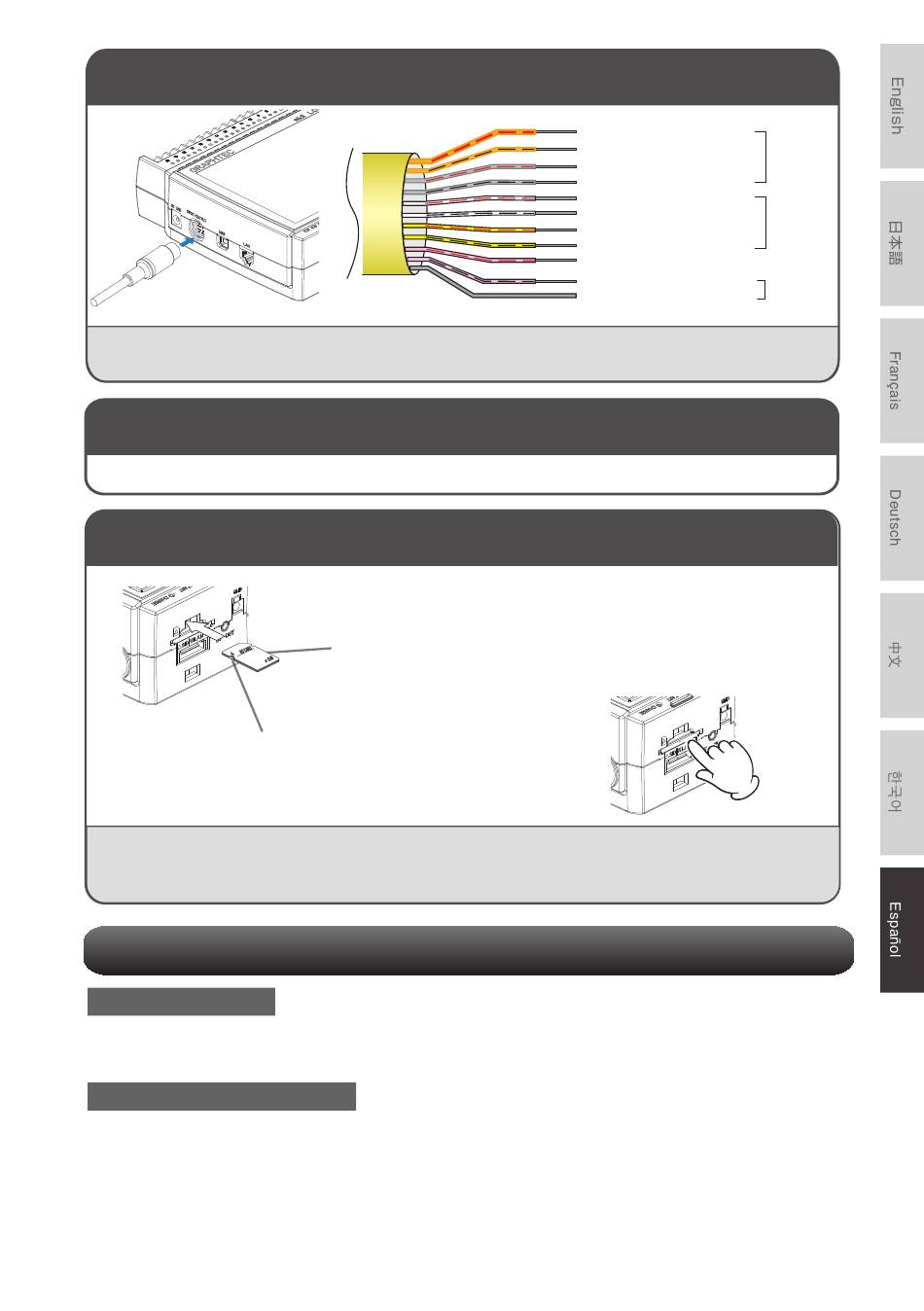

Conectar los terminales de entrada/salida externos
Se requiere el cable de entrada/salida B-513 para GL (opcional) para conectar señales de entrada/salida.
(Entrada Lógico/Pulso, salida de alarma, entrada de activación, entrada de pulso de muestreo externo)
• La memoria interna no es extraíble.
* La protección contra escritura de la
tarjeta SD debe estar desactivada.
PRECAUCIÓN:
Para extraer una tarjeta de memoria SD, empuje suavemente para liberar la tarjeta antes de tirar de ella.
Cuando esté instalada la unidad LAN inalámbrica (opcional), no se puede montar la tarjeta de memoria
SD. El POWER LED parpadea mientras se accede a la tarjeta de memoria SD.
Guía de seguridad para el uso del GL860
Calentamiento
GL860 requiere aproximadamente 30 minutos de precalentamiento para ofrecer un
rendimiento óptimo.
Canales no utilizados
Las entradas analógicas cuentan con capacitores para mejorar el rendimiento de
eliminación del ruido. Por lo tanto, cuando las entradas están abiertas, pueden
aparecer señales incididas de otros canales. Para evitar esto, configure en estado
"Off" o cortocircuite los terminales positivo y negativo de los canales abiertos.
En caso de que el canal este midiendo una señal, no será incidida de ningún otro
canal.
< Asignación de señales >
Memoria interna
Montaje de la tarjeta SD
< Cómo montar >
(1) Abra la cubierta
protectora de la tarjeta de
memoria SD.
(2) Empuje la tarjeta de
memoria SD hasta que
quede bloqueada.
71
Naranja con línea de puntos roja : 1
Naranja con línea de puntos negro : 2
Gris con línea de puntos rojo : 3
Gris con línea de puntos negro : 4
Blanco con línea de puntos rojo : 1
Blanco con línea de puntos negro : 2
Amarillo con línea de puntos rojo : 4
Amarillo con línea de puntos negro : 4
Rosa con línea de puntos rojo : Entrada de activación/
entrada de muestreo externo
Rosa con línea de puntos negro
Blindado de malla
< Cómo extraer >
(1) Libere la tarjeta SD presionándolo
suavemente.
A continuación, tire para extraer la
tarjeta.
Entrada Lógico/
Pulso
Salida de
alarma
Tierra
