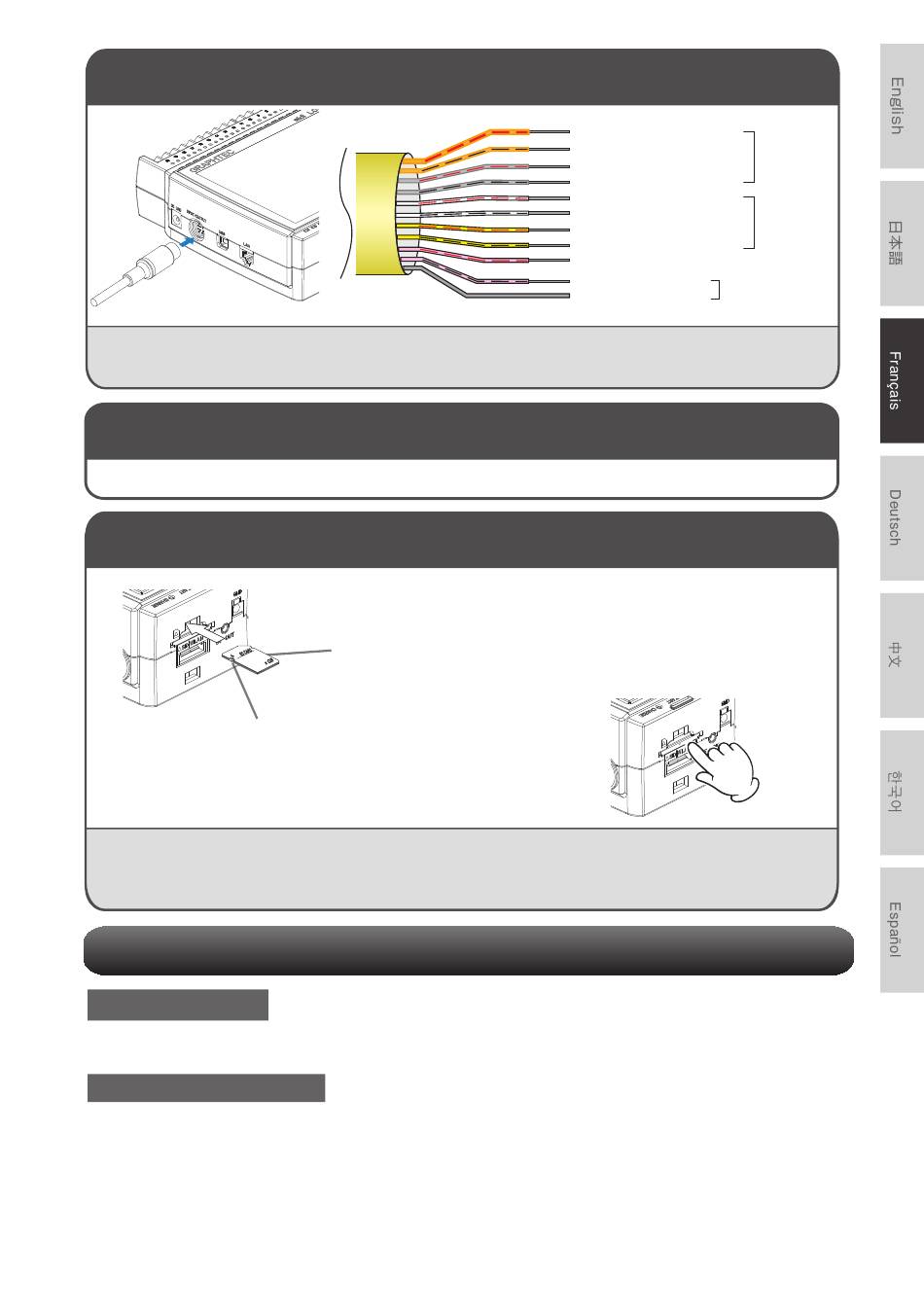

Connecter les bornes d'entrée / sortie externes
* Nécessite le câble d'impulsion / logique B-513.
(Pour les entrées de logique / d'impulsion, la sortie d'alarme, l'entrée de déclenchement, l'entrée
d'impulsion d'échantillonnage externe)
• La mémoire interne n'est pas amovible.
* La carte mémoire SD doit être déverrouillée.
ATTENTION
Lors du retrait d'une carte mémoire SD, appuyez doucement sur la carte et relâchez-la avant de la retirer.
Lorsque l'unité LAN sans fil en option est installée, la carte mémoire SD ne peut pas être montée.
Le LED POWER clignote pendant l'accès à la carte mémoire SD.
Guide de sécurité pour l'utilisation du GL860
Échauffement
Le GL860 a besoin d'un temps de préchauffage d'environ 30 minutes pour offrir
des performances optimales.
Voies non utilisées
Les entrées analogiques peuvent souvent présenter des cas d'impédances.
Si elle est laissée non connectée, la valeur mesurée peut fluctuer en raison du
bruit. Pour rectifier, réglez les voies inutilisées sur "Off" dans le menu du
paramètrage AMP ou court-circuitez les bornes + et - pour obtenir un meilleur
résultat.
Si le signal est correctement entré, il n'y a aucun effet sur les autres voies.
< Affectation des signaux >
Mémoire interne
Montage de la carte SD
< Comment monter >
(1) Ouvrez le couvercle de
protection de la carte
mémoire SD.
(2) Poussez la carte mémoire
SD jusqu'à ce qu'elle
s'enclenche et se verrouille.
27
Orange avec ligne pointillée rouge
: 1
Orange avec ligne pointillée noire
: 2
Gris avec ligne pointillée rouge
: 3
Gris avec ligne pointillée noire
: 4
Blanc avec ligne pointillée rouge
: 1
Blanc avec ligne pointillée noire
: 2
Jaune avec ligne pointillée rouge
: 3
Jaune avec ligne pointillée noire
: 4
Rose avec ligne pointillée rouge
: Entrée de déclenchement/
entrée d'échantillonnage
Rose avec ligne pointillée noire
externe
GND
Blindé
< Comment enlever >
1) La carte mémoire SD est
relâchée en poussant
doucement sur la carte.
Tirez ensuite pour
enlever la carte.
Entrée logique/
impulsion
Sortie d'alarme
